AX系列无刷电机

专为固定翼巡飞飞行器打造的动力系统

AX435-A | AX435-B | AX525-A | AX525-B | AX530-A | AX530-B

安装通用性高

尾推使用，根据机型内置和外置设计不同结构，内置后出轴，外置前出轴设计。

AX435-A | AX435-B | AX525-A | AX525-B | AX530-A | AX530-B

高效散热

尾推使用，端盖根据转向设计倾斜离心扇叶结构，散热效率提升5%。

AX435-A | AX435-B | AX525-A | AX525-B | AX530-A | AX530-B

方便快捷

采用抱轴夹头桨夹设计，快速安装折叠桨。

AX435-A配置

推荐起飞重量

10-12kg

最大拉力

9.7kg

电机重量

480g

推荐电池

12S(Lipo)

推荐配置

AX435-A电机+AT115A电调+AUFZ16*13/AUFZ17*14/AUFZ17*11桨叶

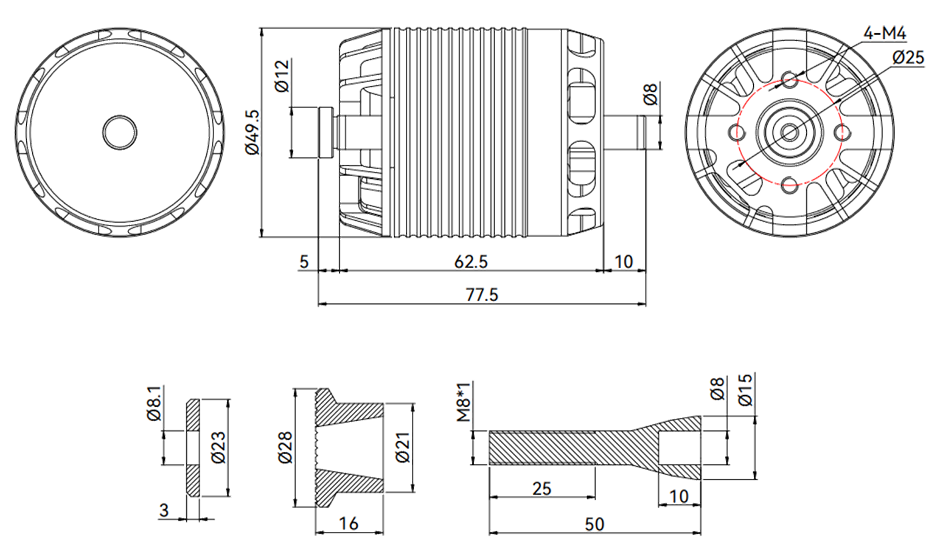

工程图

基础参数

电机型号	AX435-A	磁铁耐温等级	180℃
电机外观尺寸	Φ49.5*77.5mm	引线规格x长度	漆包线150mm
定子工艺	耐150℃高温涂敷	漆包线耐温等级	220℃
槽极数	12N14P	线圈耐压	500V/5s
电机轴径	IN:8mm OUT:8mm	转子动平衡标准	≤30mg
轴承型号	MR148/688ZZ轴承	包装尺寸	19710475mm

技术参数
KV值	220	空载电流 (15V)	1.4A
最大持续功率	684W	最大电流	75A
工作额定电压 (LiPo)	12S	相间内阻	46mΩ
最大拉力	7.5kg	电机重量 (含线)	480g

KV值	250	空载电流 (15V)	1.6A
最大持续功率	695W	最大电流	82A
工作额定电压 (LiPo)	12S	相间内阻	37mΩ
最大拉力	9.7kg	电机重量 (含线)	480g

测试参数

型号	桨	油门点 (%)	电压 (V)	电流 (A)	功率 (W)	转速 (RPM)	扭矩 (N.m)	拉力 (g)	力效 (g/W)	电机温度 (℃)
AX435-A KV220	AUFZ 16*13	40%	44.71	6.39	286	3616	0.61	1143	4.00	77.4 （环境温度： 25）
		45%	44.66	8.42	376	3992	0.74	1403	3.73
		50%	44.61	11.35	506	4412	0.91	1734	3.42
		55%	44.52	15.36	684	4848	1.10	2111	3.09
		60%	44.44	19.75	878	5256	1.31	2498	2.85
		65%	44.36	23.85	1058	5597	1.49	2842	2.69
		70%	44.24	29.75	1316	5979	1.70	3256	2.47
		75%	44.13	35.98	1588	6326	1.89	3661	2.31
		80%	44.00	42.18	1856	6633	2.11	4051	2.18
		90%	43.70	58.10	2539	7239	2.55	4836	1.90
		100%	43.38	74.42	3228	7708	2.91	5488	1.70
	AUFZ 17*14	40%	44.77	4.95	221	3722	0.46	1437	6.49	85.3 （环境温度：25）
		45%	44.74	6.55	293	4121	0.56	1777	6.07
		50%	44.69	8.95	400	4578	0.70	2226	5.57
		55%	44.63	11.93	532	5021	0.85	2704	5.08
		60%	44.57	15.05	671	5441	0.99	3192	4.76
		65%	44.50	18.45	821	5816	1.11	3664	4.46
		70%	44.41	22.86	1015	6212	1.27	4213	4.15
		75%	44.32	27.93	1238	6606	1.48	4790	3.87
		80%	44.21	33.51	1481	6977	1.67	5357	3.62
		90%	43.96	45.84	2015	7631	2.04	6477	3.21
		100%	43.68	60.38	2637	8195	2.44	7473	2.83
AX435-A KV250	AUFZ 17*11	40%	44.74	6.31	282	4097	0.53	1963	6.95	89.2 （环境温度： 25）
		45%	44.70	8.40	376	4539	0.65	2426	6.46
		50%	44.64	11.31	505	5020	0.80	2993	5.93
		55%	44.56	15.60	695	5526	0.98	3657	5.26
		60%	44.48	19.66	875	5976	1.14	4285	4.90
		65%	44.40	24.00	1066	6376	1.28	4903	4.60
		70%	44.29	29.64	1313	6798	1.52	5612	4.27
		75%	44.15	36.87	1628	7256	1.77	6431	3.95
		80%	44.03	43.15	1900	7613	1.94	7098	3.74
		90%	43.72	59.33	2594	8307	2.35	8497	3.28
		100%	43.28	81.57	3531	8927	2.78	9698	2.75
注意：电机温度为100%油门下电机运行1分钟的机壳温度。（该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。）
