工程図

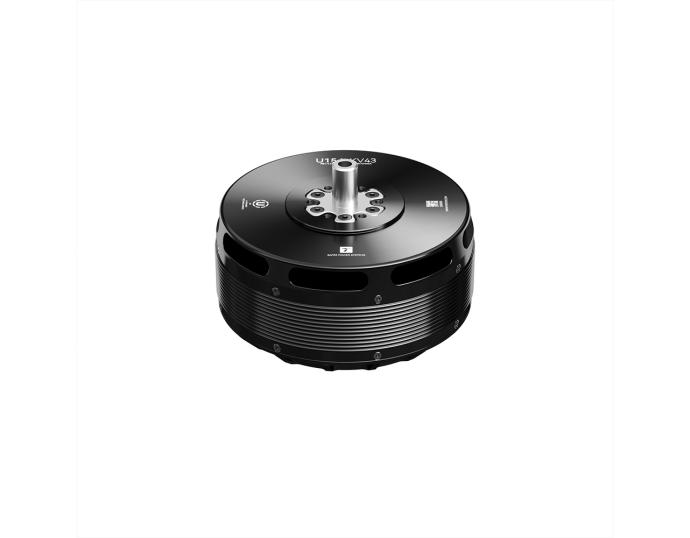

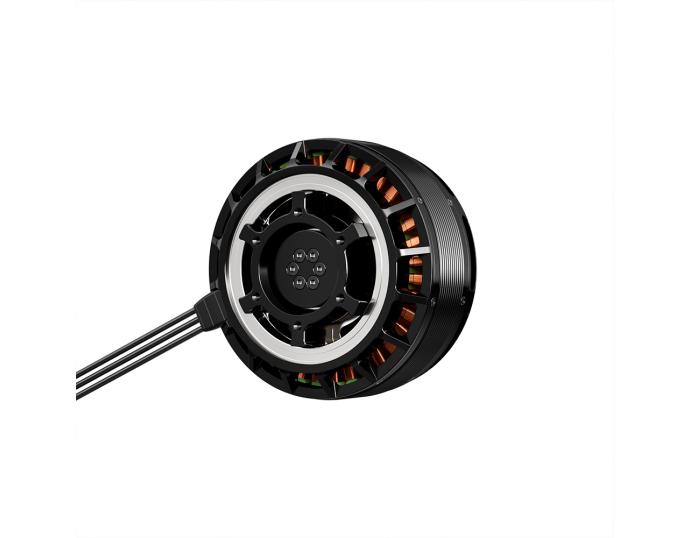

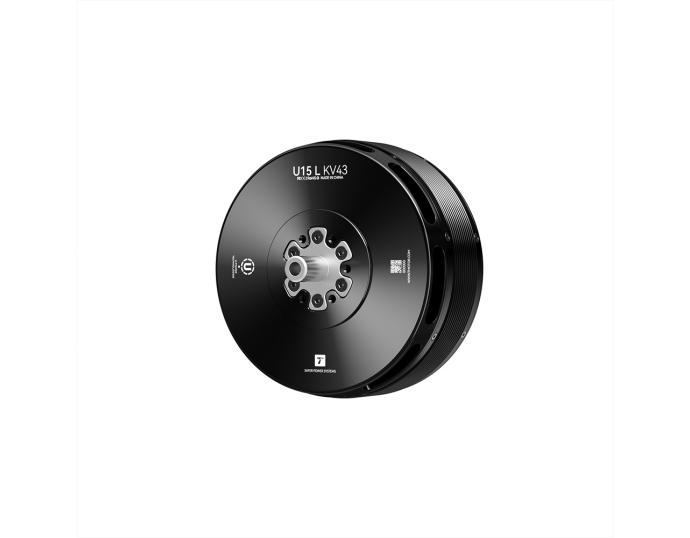

モータ型番 | U15L KV43 | 重量(ケーブルを含む) | 3600g |
モータサイズ | Φ151.5*86mm | 交互内部抵抗 | 20mΩ |
導線規格 | エナメル線200mm | 極スロット | 36N42P |
軸の径 | 25mm | 運転規定電圧(LiPo) | 12-24S |
無負荷電流(10V) | 4.0A | 最大電流(120s) | 135A |
定格パワー | 2800W |
電子式スピードコン トローラー型番 | thunder 300A 24S | 重量(ケーブルを含む) | 870g |
外ケースサイズ | 154.9*69.6*48.9mm | BEC | No |
編集可能項目 | No | リチウム電池本数 | 14-24S |
継続電流 | 240A | 瞬間電流(10S) | 300A |

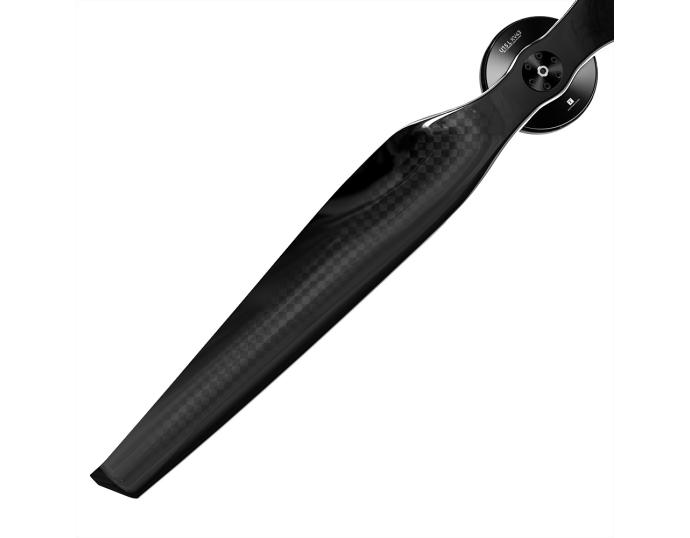

プロペラ型番 | 47*18 | 一枚の参考重量 | 320±20g |
材質 | カーボン+樹脂 | 表面処理工法 | 光沢面 |
属性カテゴリ | 一体式プロペラ |
型番 | プロペラ | アクセ ル点 | 電圧 (V) | 張力 (g) | トルク (N*m) | 電流 (A) | 回転ス ピード | 出力パ ワー (W) | 力率 (g/W) | モータ 温度 (℃) |
U15L KV43 | 47*18" | 30% | 99 | 9563 | 5.22 | 9.43 | 1239 | 929 | 10.30 | 155 (環境温度: 32) |
35% | 98 | 11668 | 6.30 | 12.11 | 1413 | 1192 | 9.80 | |||
40% | 98 | 14955 | 8.06 | 16.72 | 1566 | 1646 | 9.10 | |||
45% | 98 | 20009 | 10.77 | 24.74 | 1809 | 2434 | 8.20 | |||
50% | 98 | 24767 | 13.33 | 33.35 | 2019 | 3279 | 7.60 | |||
55% | 98 | 28438 | 15.34 | 40.56 | 2193 | 3984 | 7.10 | |||
60% | 98 | 31314 | 16.94 | 46.64 | 2313 | 4572 | 6.80 | |||
65% | 98 | 36747 | 19.95 | 58.94 | 2469 | 5769 | 6.40 | |||
70% | 98 | 38966 | 21.22 | 64.97 | 2580 | 6359 | 6.10 | |||
75% | 98 | 48025 | 26.26 | 87.88 | 2799 | 8580 | 5.60 | |||
80% | 97 | 50683 | 27.84 | 95.31 | 2913 | 9286 | 5.50 | |||
85% | 97 | 53225 | 29.28 | 102.47 | 2973 | 9976 | 5.30 | |||
90% | 97 | 56197 | 30.90 | 110.95 | 3060 | 10788 | 5.20 | |||
95% | 97 | 60146 | 33.17 | 123.93 | 3156 | 12036 | 5.00 | |||
100% | 97 | 63383 | 35.04 | 134.64 | 3210 | 13109 | 4.80 | |||
注意:モータ温度は100%アクセル時モータ2分間運転のコイル温度です。 (以上のデータは2018版テストプラットフォームによってテストした結果であり、その他型番の古いデータと横展開の比較はできず、参考のみとする) |
