AX系列无刷电机

专为固定翼巡飞飞行器打造的动力系统

AX435-A | AX435-B | AX525-A | AX525-B | AX530-A | AX530-B

安装通用性高

尾推使用，根据机型内置和外置设计不同结构，内置后出轴，外置前出轴设计。

AX435-A | AX435-B | AX525-A | AX525-B | AX530-A | AX530-B

高效散热

尾推使用，端盖根据转向设计倾斜离心扇叶结构，散热效率提升5%。

AX435-A | AX435-B | AX525-A | AX525-B | AX530-A | AX530-B

方便快捷

采用抱轴夹头桨夹设计，快速安装折叠桨。

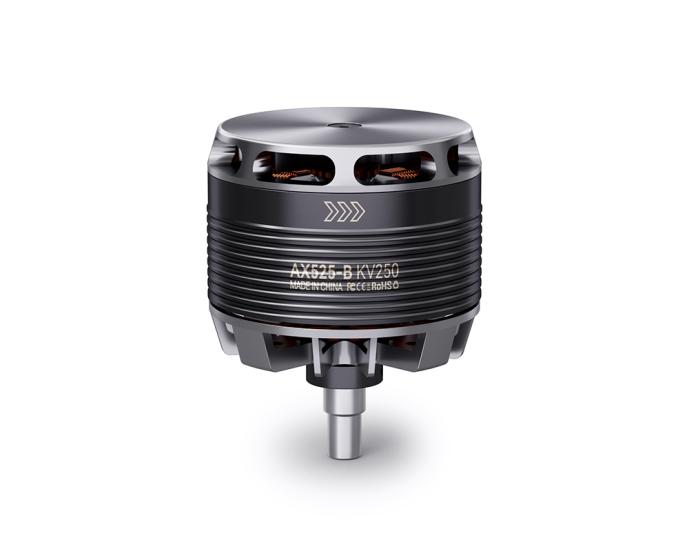

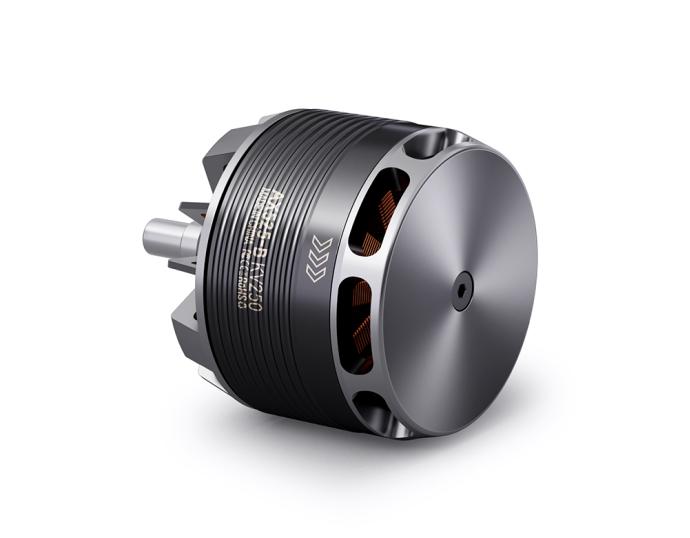

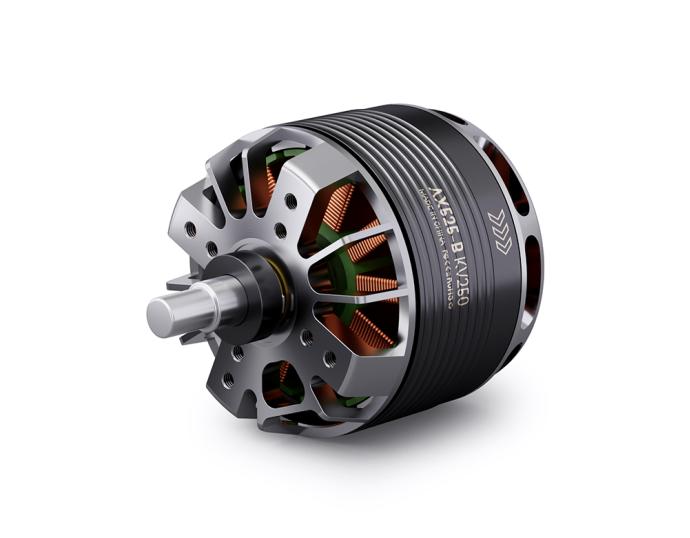

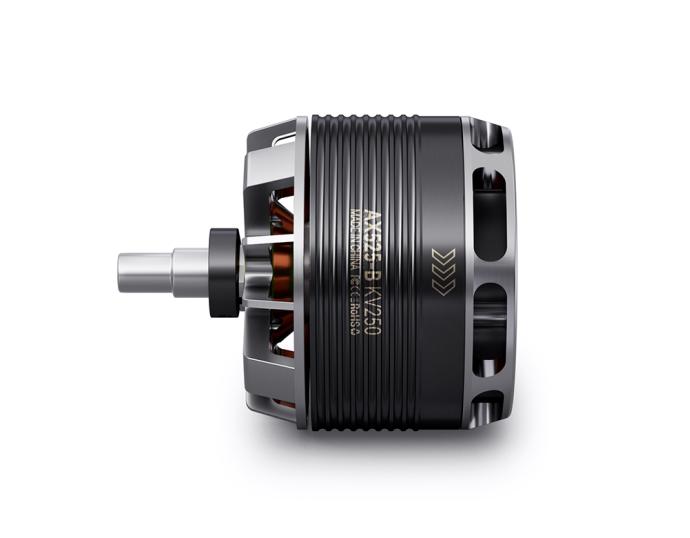

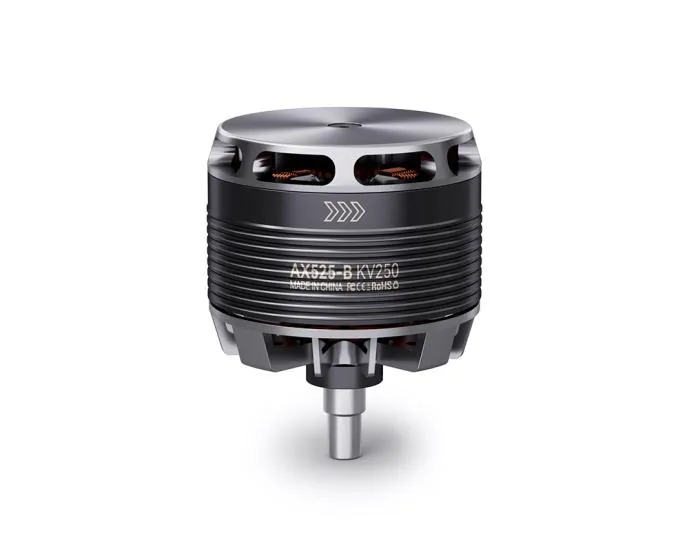

AX525-B配置

推荐起飞重量

15-17kg

最大拉力

10kg

电机重量

620g

推荐电池

12S(Lipo)

推荐配置

AX525-B电机+AT115A电调+AUFZ18*14桨叶

工程图

基础参数

测试参数

型号	桨	油门点 (%)	电压 (V)	电流 (A)	功率 (W)	转速 (RPM)	扭矩 (N.m)	拉力 (g)	力效 (g/W)	电机温度 (℃)
AX525-B KV250	AUFZ 18*14	40%	44.68	7.09	317	3842	0.62	1951	6.16	99 （环境温度： 25）
		45%	44.64	9.28	414	4239	0.77	2388	5.77
		50%	44.57	12.59	561	4717	0.96	2968	5.29
		55%	44.49	17.16	763	5238	1.18	3679	4.82
		60%	44.40	21.78	967	5661	1.38	4299	4.45
		65%	44.32	26.41	1170	6022	1.57	4870	4.16
		70%	44.21	32.09	1419	6396	1.78	5514	3.89
		75%	44.08	39.12	1724	6790	2.07	6252	3.63
		80%	43.92	47.04	2066	7180	2.36	7041	3.41
		90%	43.55	66.83	2910	7864	2.98	8435	2.90
		100%	42.98	96.52	4149	8583	3.76	10056	2.42
注意：电机温度为100%油门下电机运行1分钟的机壳温度。（该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。）

AX525-B
