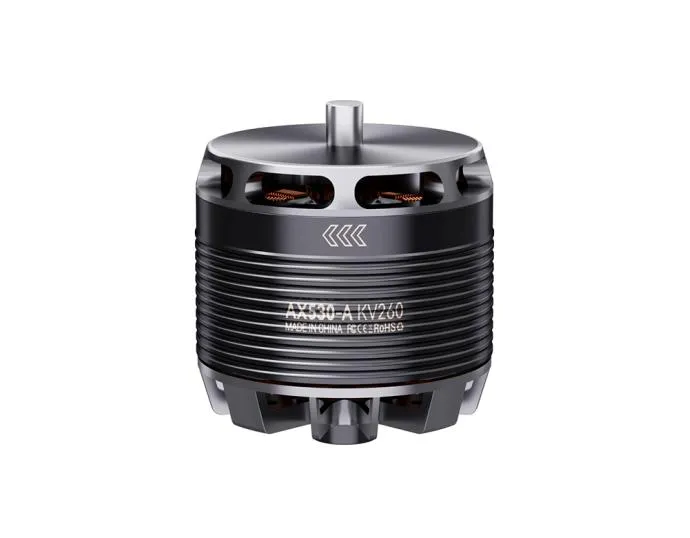

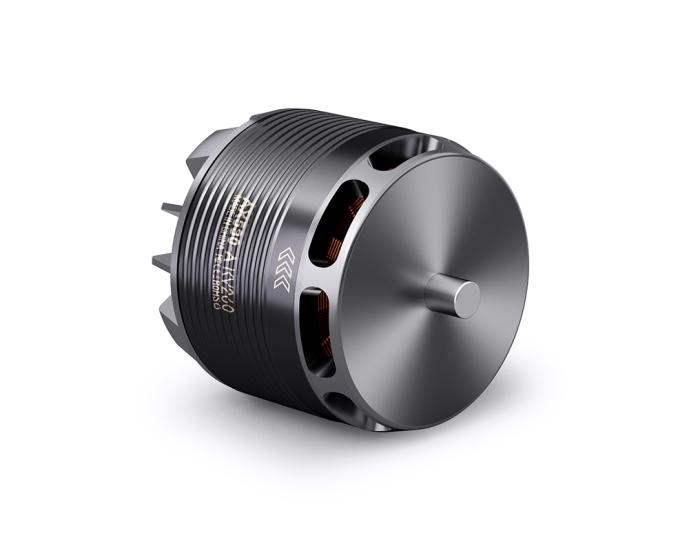

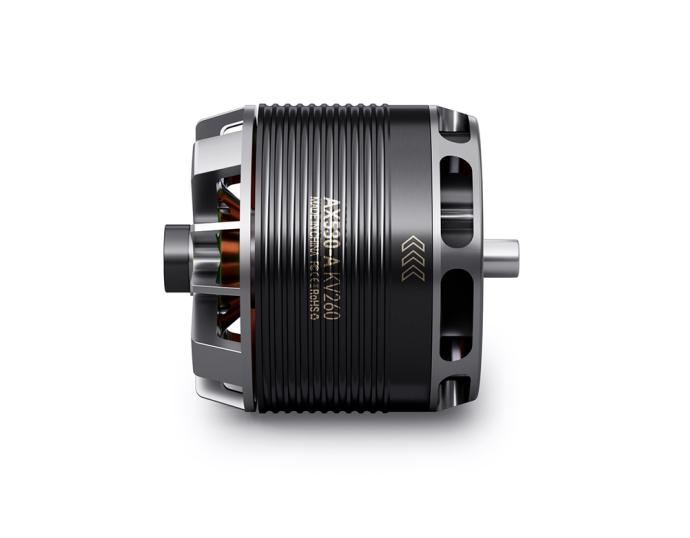

AX系列无刷电机

专为固定翼巡飞飞行器打造的动力系统

AX435-A | AX435-B | AX525-A | AX525-B | AX530-A | AX530-B

安装通用性高

尾推使用，根据机型内置和外置设计不同结构，内置后出轴，外置前出轴设计。

AX435-A | AX435-B | AX525-A | AX525-B | AX530-A | AX530-B

高效散热

尾推使用，端盖根据转向设计倾斜离心扇叶结构，散热效率提升5%。

AX435-A | AX435-B | AX525-A | AX525-B | AX530-A | AX530-B

方便快捷

采用抱轴夹头桨夹设计，快速安装折叠桨。

AX530-A配置

推荐起飞重量

17-19kg

最大拉力

12.7kg

电机重量

680g

推荐电池

12S(Lipo)

推荐配置

AX530-A电机+AT195A电调+AUFZ20*13/AUZ20*13桨叶

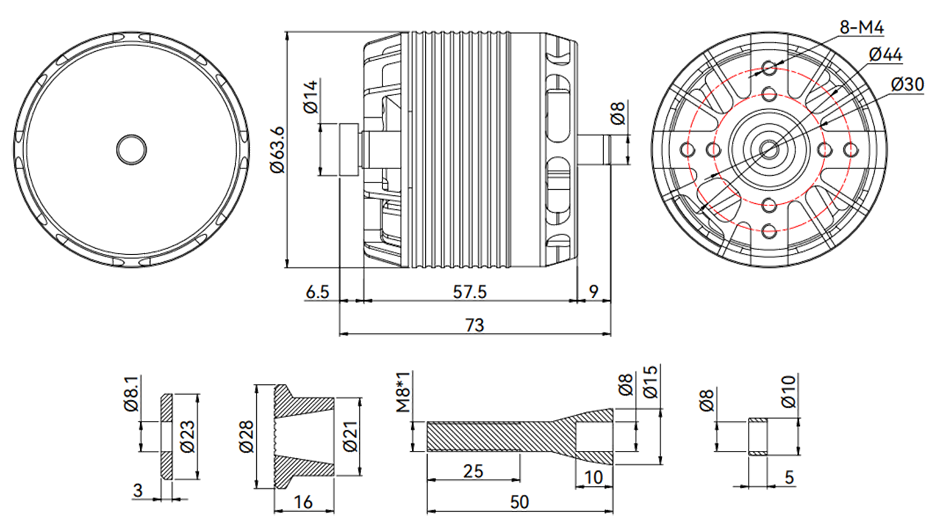

工程图

基础参数

测试参数

型号	桨	油门点 (%)	电压 (V)	电流 (A)	功率 (W)	转速 (RPM)	扭矩 (N.m)	拉力 (g)	力效 (g/W)	电机温度 (℃)
AX530-A KV260	AUFZ 20*13	40%	44.67	9.52	425	3623	0.91	2842	6.68	110.7 （环境温度： 25）
		45%	44.60	12.47	556	3982	1.10	3460	6.22
		50%	44.53	16.47	733	4392	1.33	4234	5.77
		55%	44.42	22.34	992	4862	1.64	5217	5.26
		60%	44.30	28.38	1257	5272	1.93	6169	4.91
		65%	44.18	34.66	1531	5623	2.21	7039	4.60
		70%	44.04	41.90	1845	5971	2.49	7976	4.32
		75%	43.88	50.32	2208	6320	2.81	8956	4.06
		80%	43.69	59.90	2617	6666	3.14	9995	3.82
		90%	43.20	85.56	3696	7248	3.98	11088	3.00
		100%	42.62	117.79	5020	7856	4.81	12717	2.53
	AUZ 20*13	40%	44.62	9.55	426	3601	0.93	3076	7.22	111.2 （环境温度： 25）
		45%	44.56	12.61	562	3960	1.11	3754	6.68
		50%	44.48	16.83	748	4359	1.35	4602	6.15
		55%	44.36	22.72	1008	4832	1.67	5687	5.64
		60%	44.24	28.95	1281	5239	1.98	6744	5.27
		65%	44.12	35.33	1559	5585	2.26	7698	4.94
		70%	43.98	43.03	1892	5944	2.57	8764	4.63
		75%	43.81	51.59	2260	6278	2.87	9814	4.34
		80%	43.62	61.29	2674	6617	3.21	10948	4.09
		90%	43.18	84.14	3633	7244	3.89	13204	3.63
		100%	42.55	119.15	5069	7815	4.88	13755	2.71
注意：电机温度为100%油门下电机运行1分钟的机壳温度。（该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。）

AX530-A
