| 型号名称 | A10 KV120 | 适用碳管直径 | 40mm |

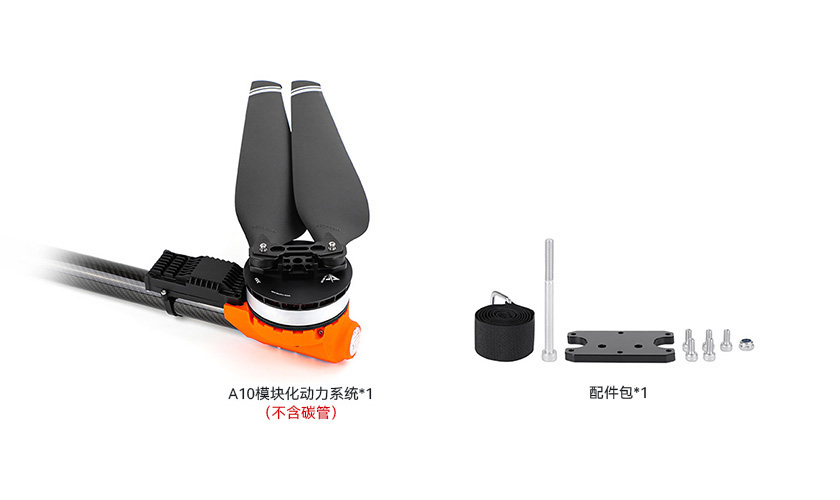

| 套装配置 | A10 (电机)+14S FOC 100A (电调)+MF3424P (螺旋桨) | 线材质、线号、颜色 | 电源线：12#AWG红黑 信号线：5P特氟龙线 |
| 推荐电池 | 12~14S (LiPo) | 线长 | 1230±5mm |
| 单轴额定拉力 | 7~11kg | 整机含引线重量 | 1520±2%g (含桨叶) |
| 额定拉力力效 | 8.48g/W (8kg) | 防护等级 | IPX6 |
| 最大拉力 | 22.7kg | 使用环境温度 | -20～55℃ |
| 最大持续功率 | 1100W | ||
| 电机参数 | |||
| 定子尺寸 | 99*15mm | KV | 120 |
| 电调参数 | |||
| 油门行程范围 | 1100~1940us (固定) | 最大电压 | 61V |
| 通讯方式 | DRONE CAN、 UAV CAN、 CUBE CAN | 最大电流 (短时持续) | 100A (开放环境且温度≤60℃) |
| 控制方式 | PWM/CAN | BEC | 无 |
| 桨叶参数 | |||
| 规格型号 | MF3424P | 长度 | 34英寸 (874mm) |
| 型号 | 电压 (V) | 油门点 | 电流 (A) | 拉力 (g) | 扭矩 (N·m) | 转速 (RPM) | 电机效率 (%) | 综合力效 (gf/W) | 电机温度 (℃) | |
| A10 KV120 + 14S FOC 100A + MF3424P | 54 | 30% | 4.58 | 3109 | 1.40 | 1449 | 85.88 | 12.57 | 135 (环境温度: 27.8) | |
| 35% | 6.83 | 4172 | 1.83 | 1660 | 86.16 | 11.30 | ||||
| 40% | 9.81 | 5398 | 2.33 | 1875 | 86.26 | 10.18 | ||||
| 45% | 13.40 | 6709 | 2.86 | 2086 | 86.21 | 9.26 | ||||
| 50% | 17.76 | 8151 | 3.42 | 2302 | 85.79 | 8.48 | ||||
| 55% | 22.95 | 9627 | 4.01 | 2514 | 84.96 | 7.75 | ||||
| 60% | 29.15 | 11287 | 4.65 | 2728 | 84.23 | 7.16 | ||||
| 65% | 36.27 | 12963 | 5.31 | 2940 | 83.29 | 6.60 | ||||
| 70% | 44.57 | 14786 | 6.00 | 3155 | 82.19 | 6.13 | ||||
| 75% | 53.48 | 16480 | 6.64 | 3367 | 80.93 | 5.70 | ||||
| 80% | 63.32 | 18180 | 7.27 | 3581 | 79.68 | 5.31 | ||||
| 85% | 73.80 | 19940 | 7.86 | 3794 | 78.35 | 5.00 | ||||
| 90% | 82.07 | 21071 | 8.21 | 3947 | 76.60 | 4.80 | ||||
| 95% | 88.87 | 21987 | 8.50 | 4093 | 76.00 | 4.59 | ||||
| 100% | 94.27 | 22750 | 8.70 | 4236 | 75.87 | 4.47 | ||||
| 注意：电机温度为80%油门下电机运行2分钟的机壳温度。 （以上数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。） | ||||||||||

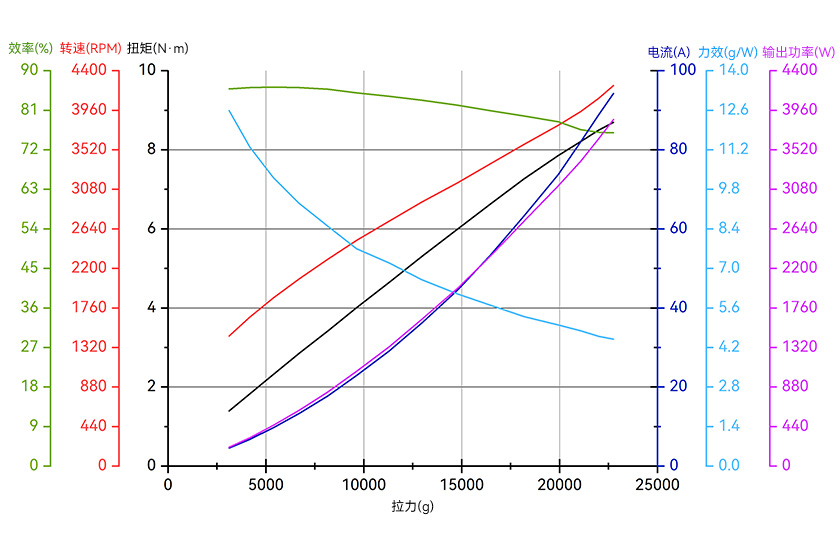

负载曲线图
