    A6L

    Запрос цены: onlinesales@tmotor.com

    Подарочный балл: 0 Балл

    颜色：
    • 橙色
    • 灰色
    Число покупки：

    0.00

    Бесплатная доставка Международный Экспресс свыше 200 долларов США (За исключением отдаленных районов и специальных товаров)

    • Подробная информация
    • Технический параметр

    Товар горячей продажи

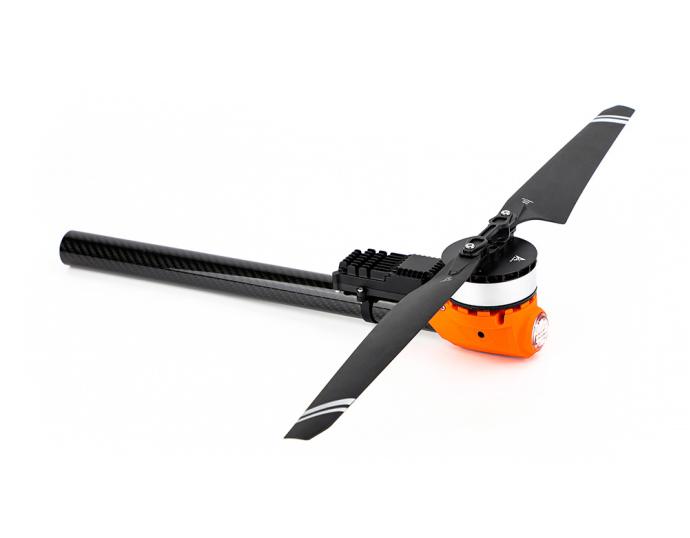

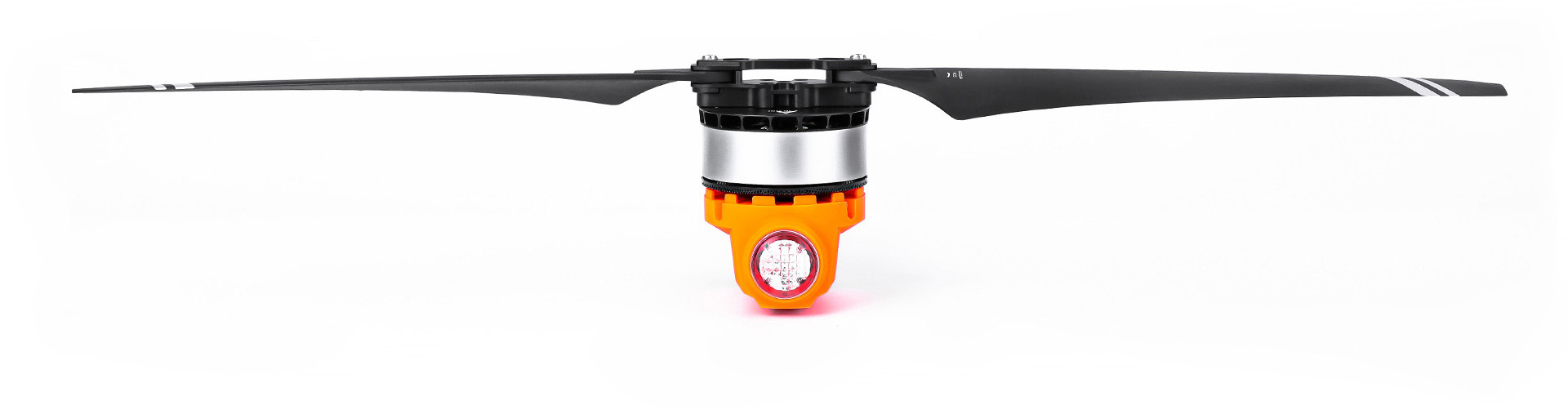

    A6L
    Модульная
    система питания
    Предпочтительные решения для дронов для защиты растений объемом 5 л и 10 л
    A6L
    A6L
    Двигатель
    14S FOC 80A
    Электронный регулятор
    MF2407P
    Пропеллер
    A6L Рекомендуемая конфигурация
    Монтажный объем
    5L
    Четырехосевой сельскохозяйственный дрон для защиты растений
    Монтажный объем
    10L
    Шестиосевой сельскохозяйственный дрон для защиты растений
    Взлетная масса
    16~22kg
    Четырехосевой мультироторный БПЛА
    Взлетная масса
    24~33kg
    Шестиосевой мультироторный дрон
    A6

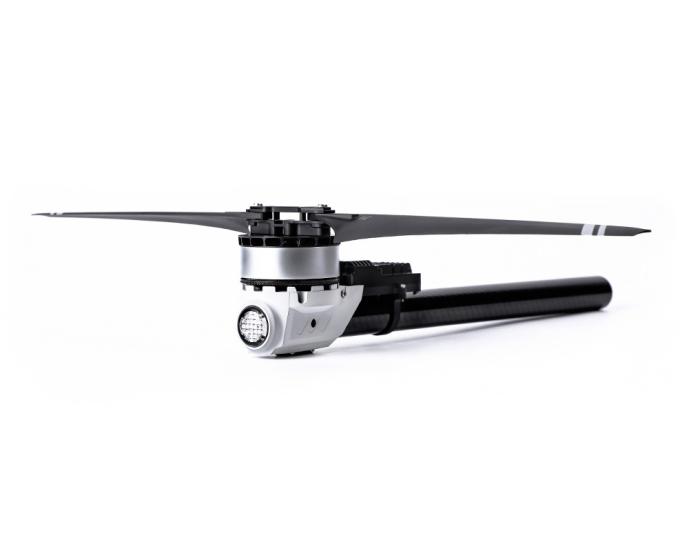

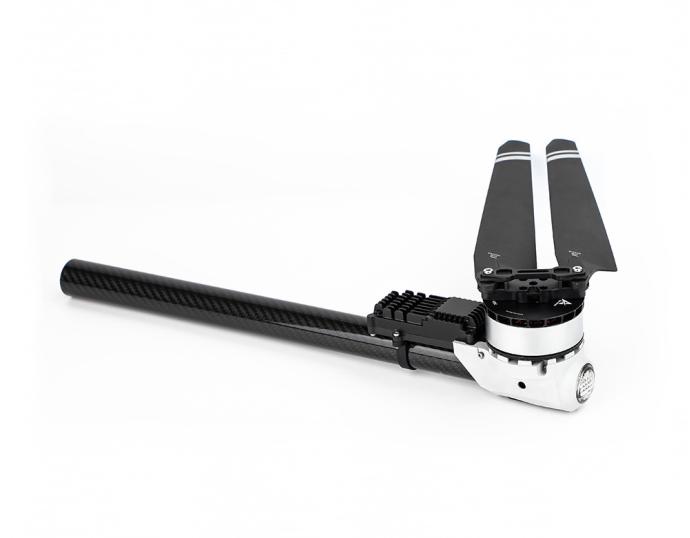

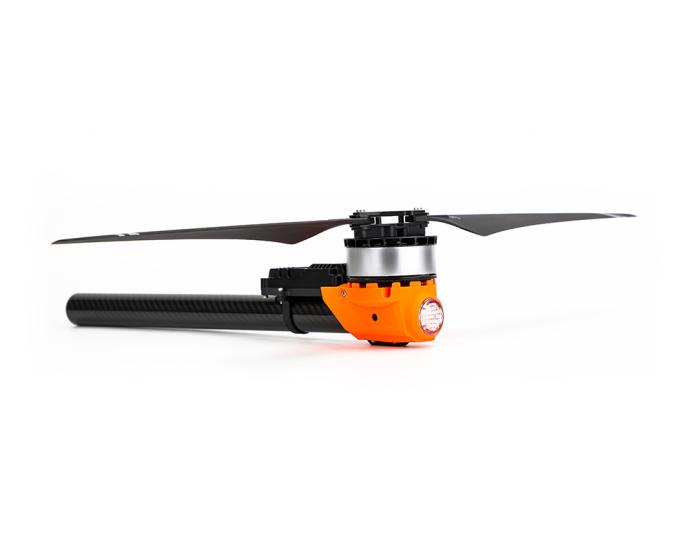

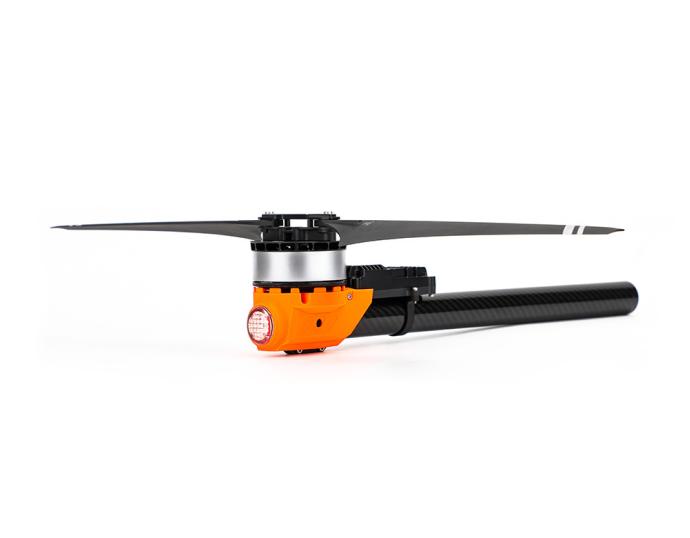

    Двухцветный вариант

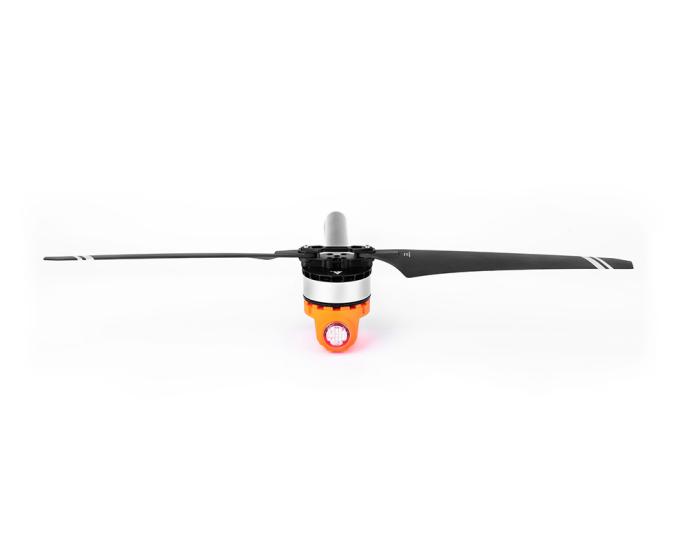

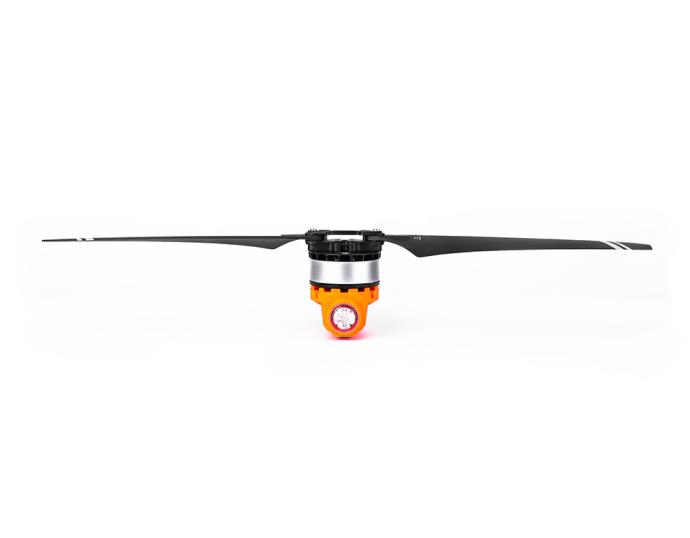

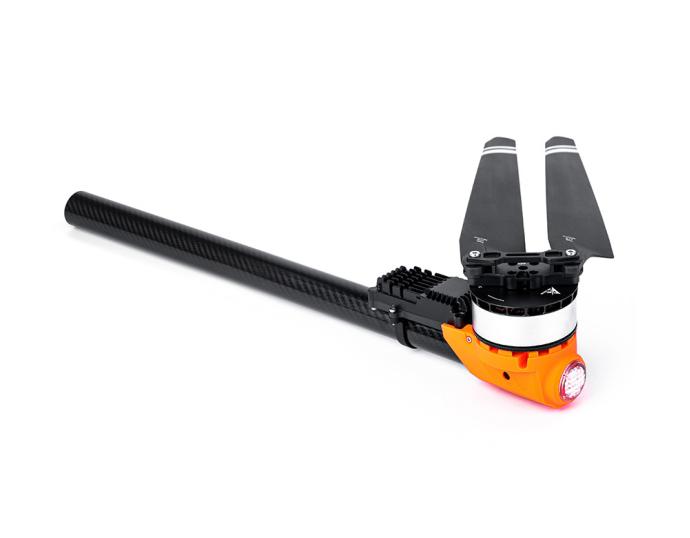

    оранжевый

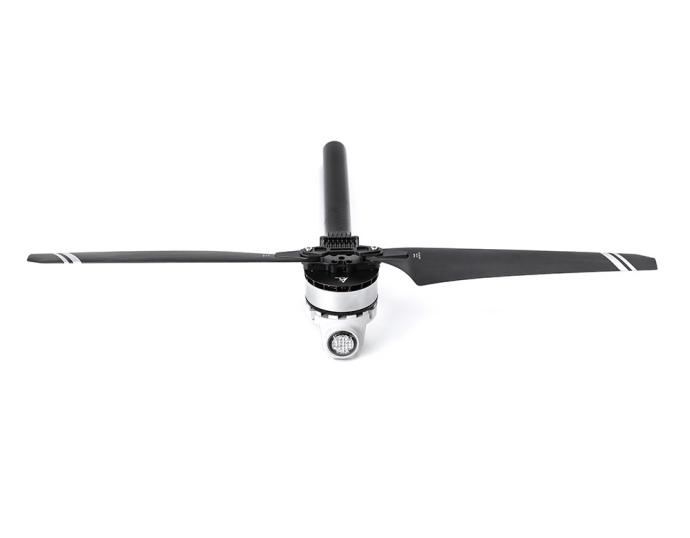

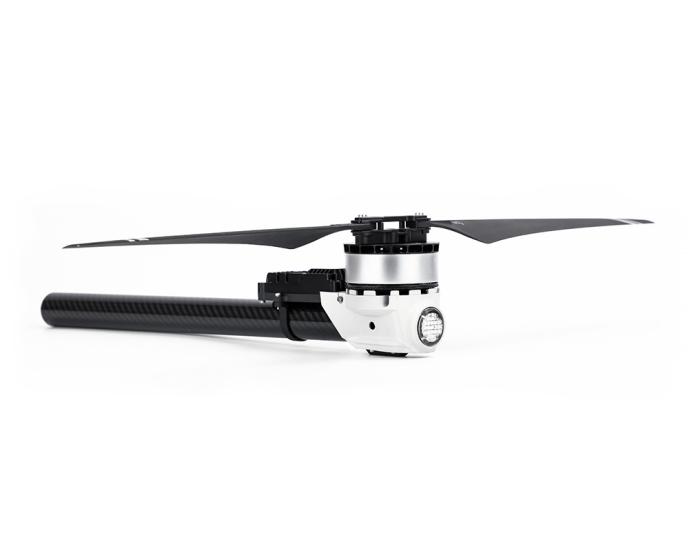

    серый
    Инженерный чертеж


    Основные параметры
    Название моделиA6L KV160Применимый диаметр углеродной трубки30mm
    Конфигурация пакетаA6L (Двигатель)+14S FOC 80A (Электронный регулятор)+MF2407P (Пропеллер)Материал проволоки, количество проволоки, цветШнур питания: 14 # AWG Красный Черный
    Сигнальная линия: Тефлоновая проволока 5P
    Рекомендуемые аккумуляторы12~14S (LiPo)Длина проволоки1000±5mm
    Номинальное растягивающее усилие одной оси4~5.5kgВес всей машины, включая провода(включая Blade)760±2%g
    Номинальный эффект растягивающего усилия7.8g/W (4.2kg)Уровень защитыIPX6
    Максимальное тяговое усилие12kgРабочая температура окружающей среды-20～55℃
    Параметры двигателя
    Размер статора62*18mmKV160
    Параметры ESC
    Диапазон хода дроссельной заслонки1100~1940us (Исправлено)Максимальное напряжение61V
    Способ связиDRONE CAN、 UAV CAN、
    CUBE CAN    		Максимальный ток (кратковременный)80A
    (Открытая среда и температура≤60℃)
    Способ управленияPWM/CANBEC/
    Параметры лезвия
    Технические характеристики и моделиMF2407P (Полимер)Длина проволоки24дюйм (622mm)
    Параметры испытаний
    типНапряжение
    (В)    		Дроссель
    (%)    		Натяжение
    (г)    		Мощность
    (Вт)    		Крутящий
    момент
    (Н*м)    		Скорость
    вращения
    (RPM)    		КПД двигателя
    (%)    		Комплексное силовое воздействие
    (gf/W)    		Температура двигателя
    (℃)
    A6L KV160
    +
    14S FOC 80A
    +
    MF2407P    		5430%2.4115020.54204888.4611.47135
    (температура окружающей среды:
    27.8)
    35%3.7420940.72239288.8210.32
    40%5.4827750.92273588.639.33
    45%7.5134781.14304589.148.53
    50%10.0442611.38336089.047.81
    55%13.2251641.65366788.247.19
    60%16.6659971.92395287.796.63
    65%18.8165212.07410887.106.38
    70%24.6377812.46445685.725.81
    75%27.0582622.62460185.835.62
    80%30.6889212.82476784.375.35
    85%35.8098383.10497783.015.06
    90%41.45107273.40519482.084.76
    95%47.79115803.67539679.874.46
    100%51.04120093.80549578.864.33
    Внимание：Температура двигателя - это температура корпуса двигателя, работающего в течение 2 минут при дроссельной заслонке 80%.
    (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR)
    Аналитическая диаграмма

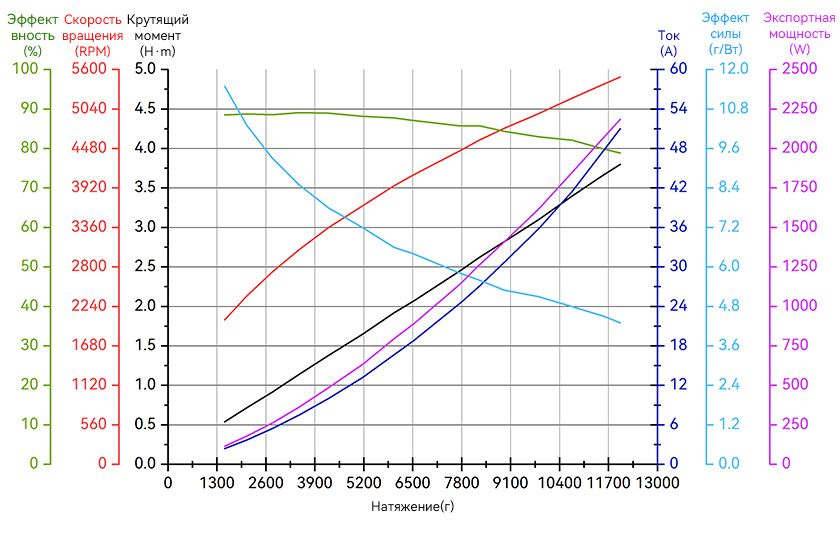

    Диаграмма кривой нагрузки

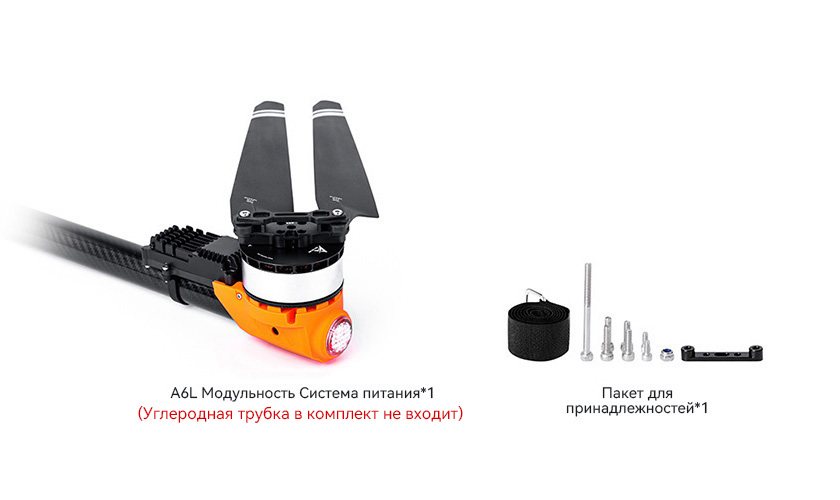

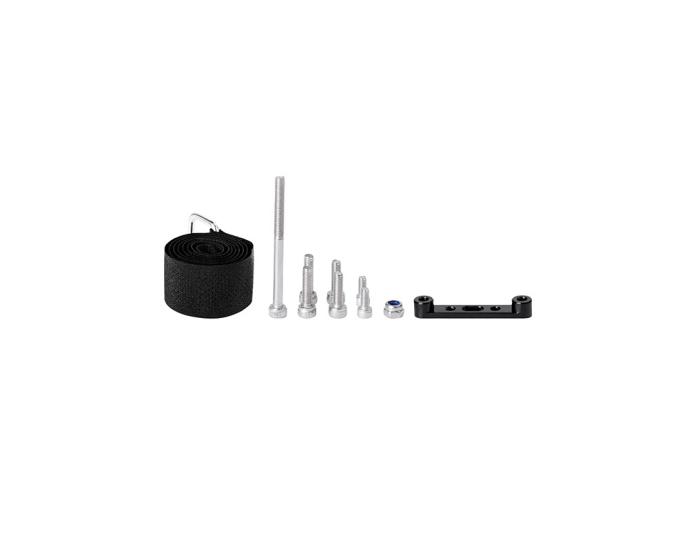

    Список упаковки


    Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
