    A10

    Запрос цены: onlinesales@tmotor.com

    Подарочный балл: 0 Балл

    颜色：
    • 橙色
    • 灰色
    Число покупки：

    0.00

    Бесплатная доставка Международный Экспресс свыше 200 долларов США (За исключением отдаленных районов и специальных товаров)

    • Подробная информация
    • Технический параметр

    Товар горячей продажи

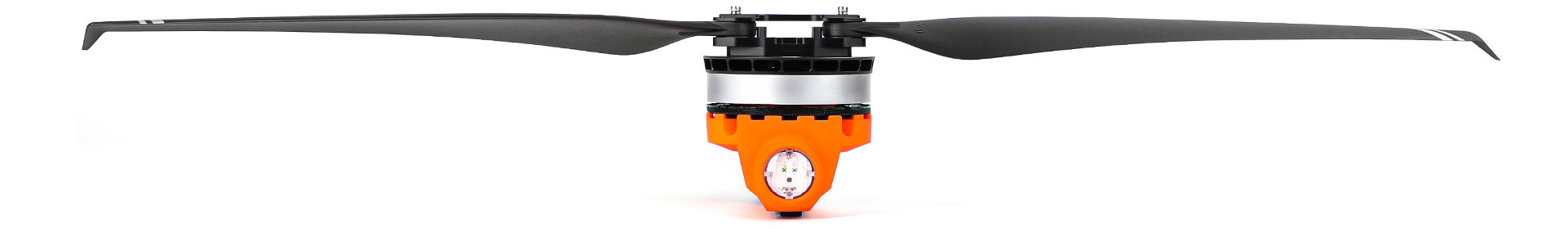

    A10
    Модульная
    система питания
    Предпочтительные решения для дронов для защиты растений объемом 16 л и 25 л
    A10
    A10
    Двигатель
    14S FOC 100A
    Электронный регулятор
    MF3424P
    Пропеллер
    A10 Рекомендуемая конфигурация
    Монтажный объем
    16L
    Четырехосевой сельскохозяйственный дрон для защиты растений
    Монтажный объем
    25L
    Шестиосевой сельскохозяйственный дрон для защиты растений
    Взлетная масса
    28~44kg
    Четырехосевой мультироторный БПЛА
    Взлетная масса
    42~66kg
    Шестиосевой мультироторный дрон

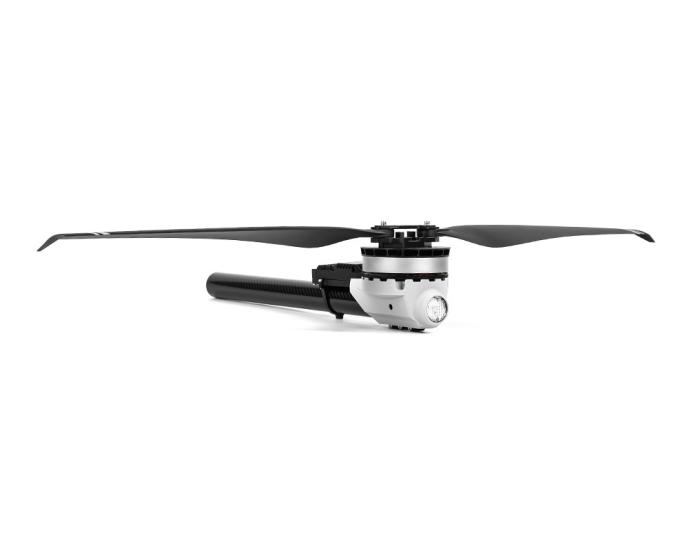

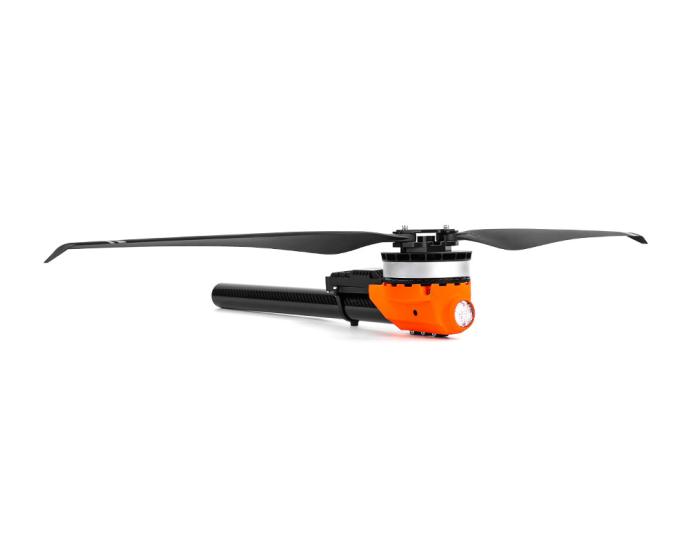

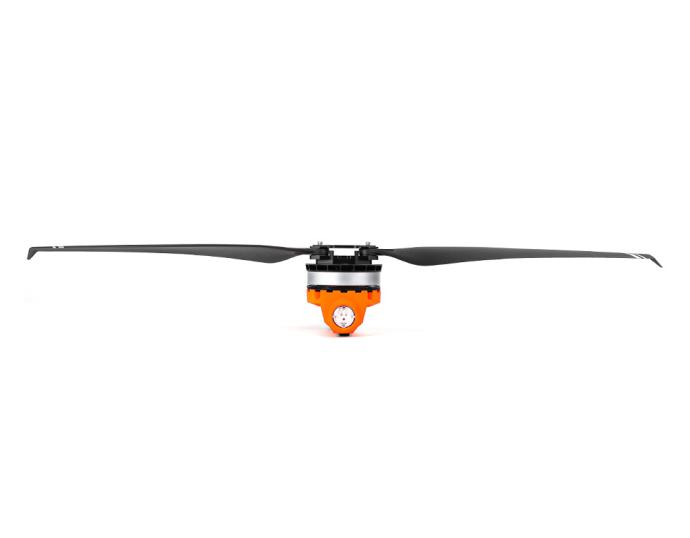

    A10

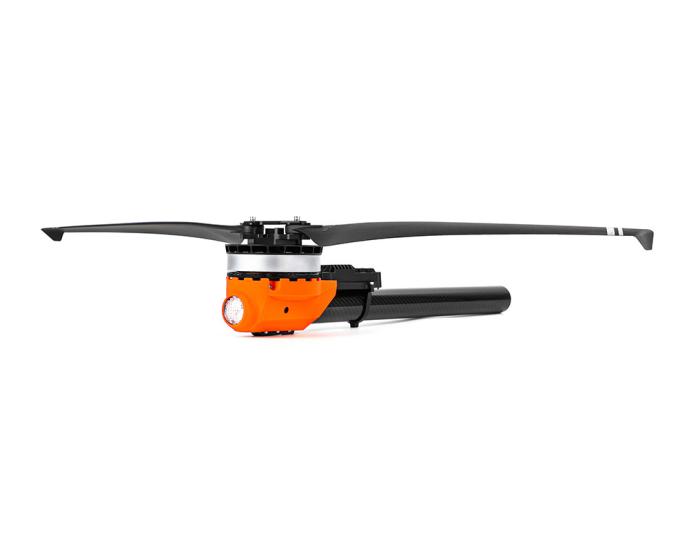

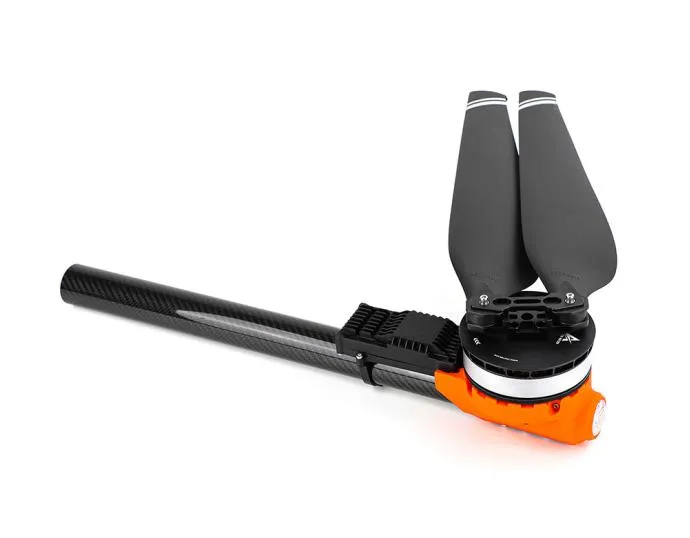

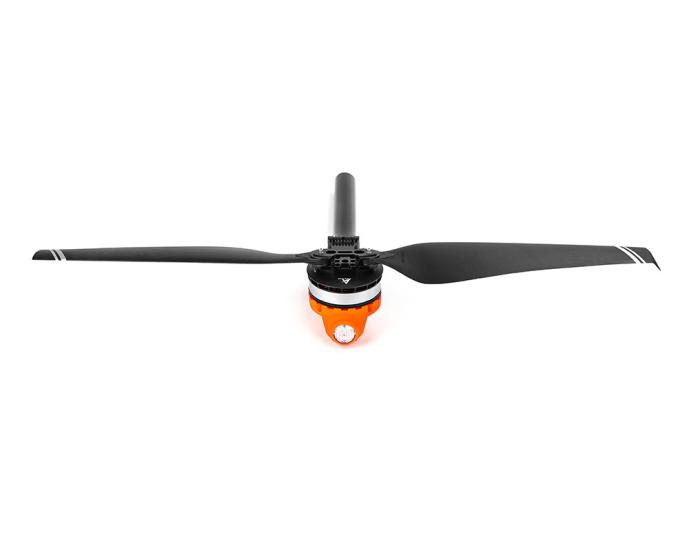

    Двухцветный вариант
    оранжевый
    серый
    Инженерный чертеж


    Основные параметры
    Название моделиA10 KV120Применимый диаметр углеродной трубки40mm
    Конфигурация пакетаA10 (Двигатель)+14S FOC 100A (Электронный регулятор)+MF3424P (Пропеллер)Материал проволоки, количество проволоки, цветШнур питания: 12 # AWG Красный Черный
    Сигнальная линия: Тефлоновая проволока 5P
    Рекомендуемые аккумуляторы12~14S (LiPo)Длина проволоки1230±5mm
    Номинальное растягивающее усилие одной оси7~11kgВес всей машины, включая провода(включая Blade)1520±2%g
    Номинальный эффект растягивающего усилия8.48g/W (8kg)Уровень защитыIPX6
    Максимальное тяговое усилие22.7kgРабочая температура окружающей среды-20～55℃
    Параметры двигателя
    Размер статора99*15mmKV120
    Параметры ESC
    Диапазон хода дроссельной заслонки1100~1940us (Исправлено)Максимальное напряжение61V
    Способ связиDRONE CAN、 UAV CAN、
    CUBE CAN    		Максимальный ток (кратковременный)100A
    (Открытая среда и температура≤60℃)
    Способ управленияPWM/CANBEC/
    Параметры лезвия
    Технические характеристики и моделиMF3424P (Полимер)Длина проволоки34дюйм (874mm)
    Параметры испытаний
    типНапряжение
    (В)    		Дроссель
    (%)    		Натяжение
    (г)    		Мощность
    (Вт)    		Крутящий
    момент
    (Н*м)    		Скорость
    вращения
    (RPM)    		КПД двигателя
    (%)    		Комплексное силовое воздействие
    (gf/W)    		Температура двигателя
    (℃)
    A10 KV120
    +
    14S FOC 100A
    +
    MF3424P    		5430%4.5831091.40144985.8812.57135
    (температура окружающей среды:
    27.8)
    35%6.8341721.83166086.1611.30
    40%9.8153982.33187586.2610.18
    45%13.4067092.86208686.219.26
    50%17.7681513.42230285.798.48
    55%22.9596274.01251484.967.75
    60%29.15112874.65272884.237.16
    65%36.27129635.31294083.296.60
    70%44.57147866.00315582.196.13
    75%53.48164806.64336780.935.70
    80%63.32181807.27358179.685.31
    85%73.80199407.86379478.355.00
    90%82.07210718.21394776.604.80
    95%88.87219878.50409376.004.59
    100%94.27227508.70423675.874.47
    Внимание：Температура двигателя - это температура корпуса двигателя, работающего в течение 2 минут при дроссельной заслонке 80%.
    (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR)

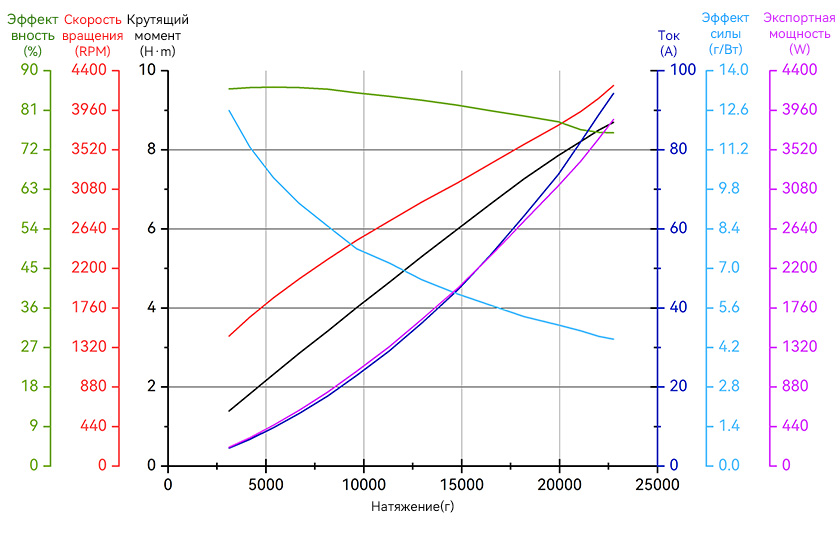

    Аналитическая диаграмма

    Диаграмма кривой нагрузки

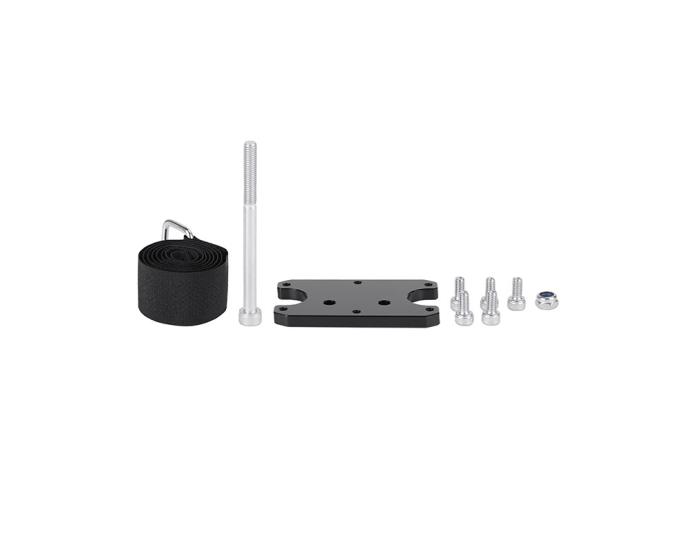

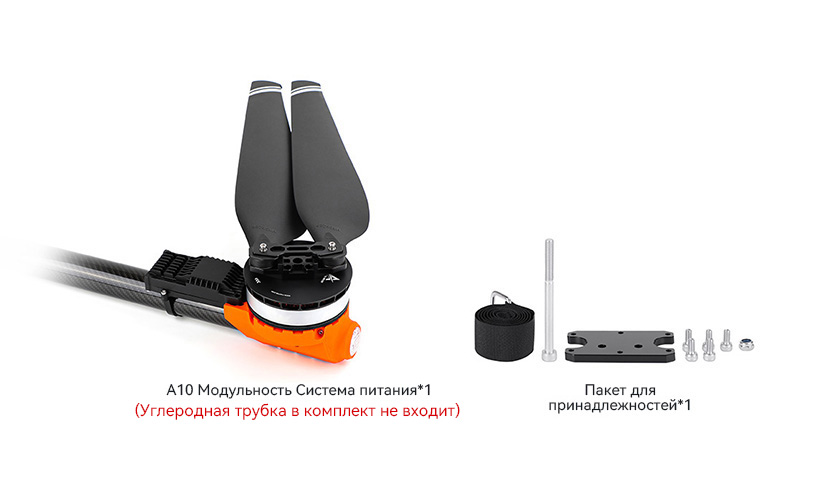

    Список упаковки


    Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
