| Название модели | X-A12XL KV48 | Применимый диаметр углеродной трубки | 50mm |
| Конфигурация пакета | X-A12XL-24S (Двигатель)+24S FOC 120A (Электронный регулятор)+ PFZ4918P (Пропеллер) | Материал проволоки, количество проволоки, цвет | Шнур питания: 10 # AWG Красный Черный Сигнальная линия: Тефлоновая проволока 5P |
| Рекомендуемые аккумуляторы | 20~24S (LiPo) | Длина проволоки | 1700±5mm |
| Номинальное растягивающее усилие одной оси | 30~35kg | Вес всей машины, включая провода(включая Blade) | 5170±2%g |
| Номинальный эффект растягивающего усилия | 7.5g/W (33kg) | Уровень защиты | IPX6 |
| Максимальное тяговое усилие | 73.3kg | Рабочая температура окружающей среды | -20～55℃ |
| Параметры двигателя | |||
| Размер статора | 111*22mm | KV | 48 |
| Параметры ESC | |||
| Диапазон хода дроссельной заслонки | 1100~1940us | Максимальное напряжение | 100V |
| Способ связи | DRONE CAN、 UAV CAN、 CUBE CAN | Максимальный ток (кратковременный) | 120A (Открытая среда и температура≤60℃) |
| Способ управления | PWM/CAN | BEC | / |
| Параметры лезвия | |||
| Технические характеристики и модели | PFZ4918P | Длина проволоки | 49дюйм (1244.6mm) |
| тип | Напряжение (В) | Дроссель (%) | Натяжение (г) | Мощность (Вт) | Крутящий момент (Н*м) | Скорость вращения (RPM) | КПД двигателя (%) | Комплексное силовое воздействие (gf/W) | Температура двигателя (℃) | |
| X-A12XL KV48 + 24S FOC 120A + PFZ4918P | 92 | 30% | 5.07 | 7420 | 4.22 | 977 | 92.01 | 15.80 | 91 (температура окружающей среды: 25) | |
| 35% | 9.94 | 11541 | 6.60 | 1218 | 91.33 | 12.52 | ||||
| 40% | 16.30 | 16370 | 9.33 | 1443 | 93.32 | 10.83 | ||||
| 45% | 24.80 | 21596 | 12.40 | 1657 | 93.57 | 9.39 | ||||
| 50% | 34.81 | 27426 | 15.62 | 1855 | 94.04 | 8.50 | ||||
| 55% | 47.78 | 33168 | 19.17 | 2045 | 92.67 | 7.49 | ||||
| 60% | 60.57 | 39149 | 22.63 | 2218 | 93.62 | 6.97 | ||||
| 65% | 76.49 | 45198 | 26.26 | 2381 | 92.31 | 6.37 | ||||
| 70% | 93.51 | 51268 | 29.83 | 2529 | 91.14 | 5.91 | ||||
| 75% | 110.97 | 57207 | 33.38 | 2666 | 90.58 | 5.56 | ||||
| 80% | 128.14 | 62620 | 36.77 | 2788 | 90.36 | 5.27 | ||||
| 85% | 143.96 | 67026 | 39.28 | 2875 | 88.62 | 5.02 | ||||
| 90% | 157.03 | 70549 | 41.36 | 2946 | 87.63 | 4.85 | ||||
| 95% | 167.96 | 73256 | 42.94 | 3000 | 86.65 | 4.71 | ||||
| 100% | 168.08 | 73343 | 42.94 | 3000 | 86.59 | 4.71 | ||||
| Внимание：Температура двигателя - это температура корпуса двигателя, работающего в течение 2 минут при дроссельной заслонке 80%. (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR) | ||||||||||

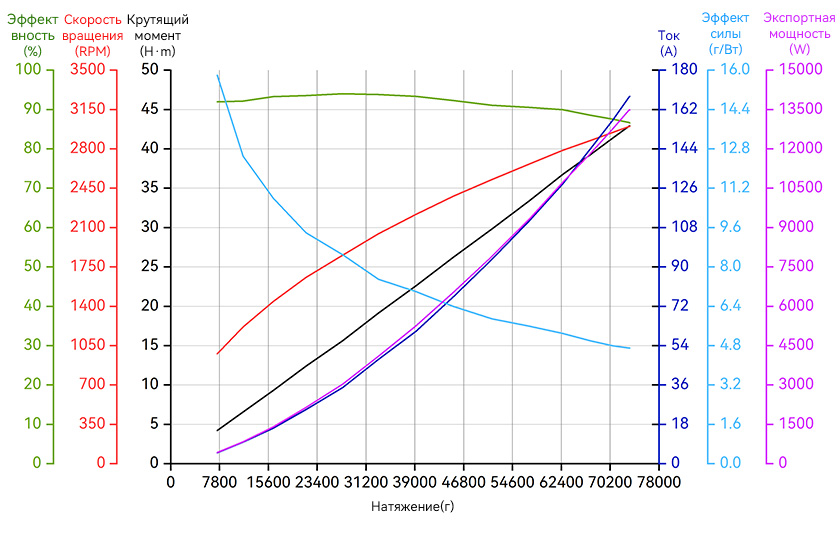

Диаграмма кривой нагрузки
