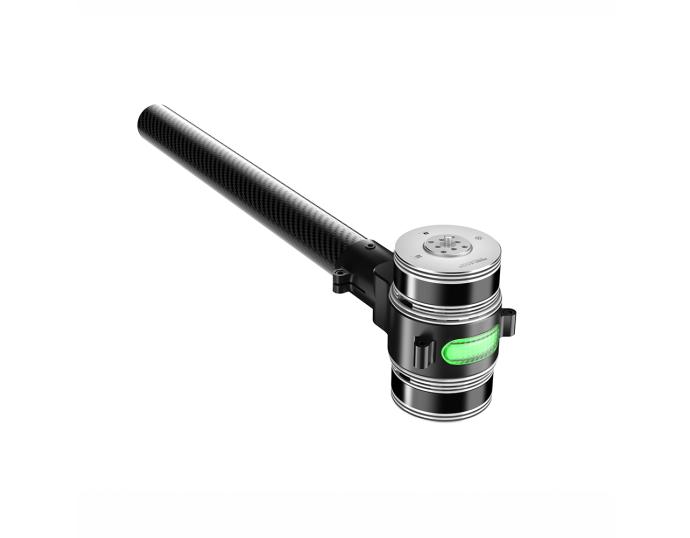

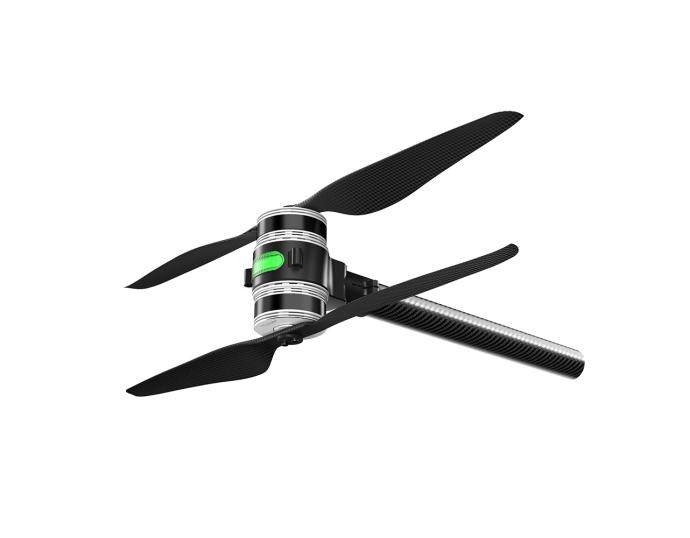

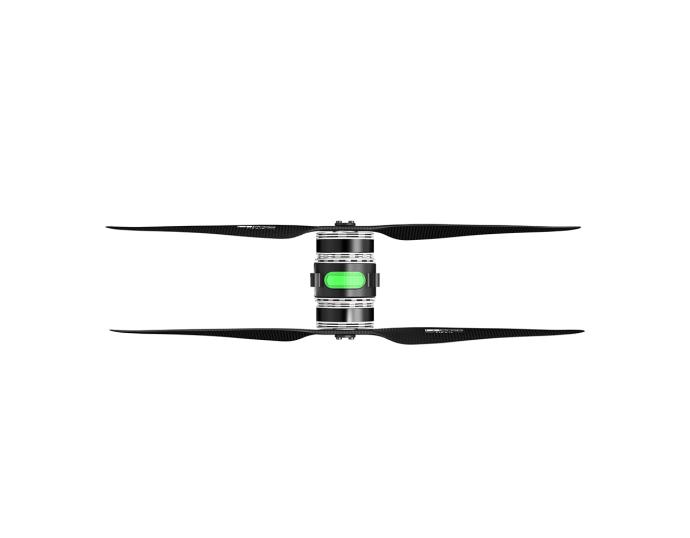

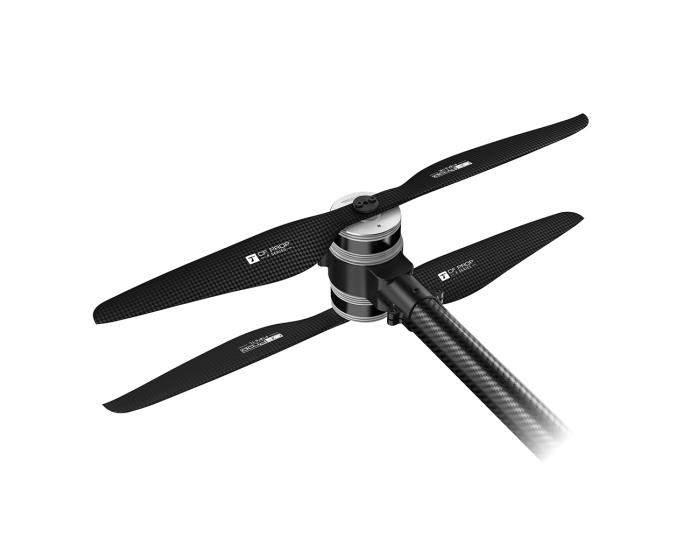

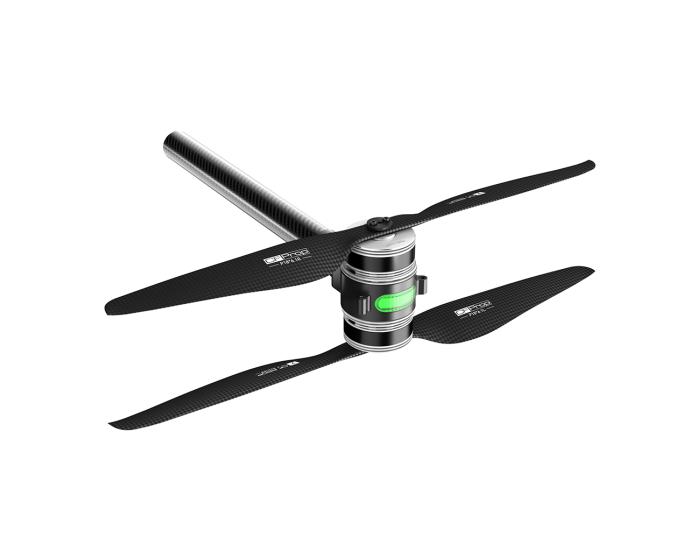

    X-501（一体化电机）

    2449.00

    可用积分: 2449 积分 赠送积分: 2449 积分

    • 聚合物桨不能用于共轴机架设计
    • 即购即用无需复杂安装
    • 整套搭配，完美兼容 超强性价比
    • 快速便捷
    参数：
    • MN501-S KV300+Alpha 40A LV
    • MN501-S KV360+Alpha 40A LV
    • MN501-S KV240+Alpha 60A HV
    • MN501-S KV300+Alpha 40A LV+P20*6
    • MN501-S KV360+Alpha 40A LV+P18*6.1
    • MN501-S KV240+Alpha 60A HV+P15*5
    购买数量：

    2449.00

    大陆地区免邮

    相关搭配

    • 详细信息
    • 技术参数

    热卖商品





    工程图


    基础参数 导出Excel
    产品型号X-501KV240外露线长630mm
    机臂尺寸113.3*60*104.9mm机臂重量（含线）630g
    槽极数24N28P轴径IN:6mm OUT:4mm
    空载电流（24V）1.1A工作额定电压（Lipo）6-12S
    相间内阻85mΩ电调推荐ALPHA 60A 12S V1.2
    最大持续功率（180S）368W螺旋桨推荐P15*5
    产品型号X-501KV300外露线长630mm
    机臂尺寸113.3*60*104.9mm机臂重量（含线）560g
    槽极数24N28P轴径IN:6mm OUT:4mm
    空载电流（18V）1.2A工作额定电压（Lipo）6S
    相间内阻63mΩ电调推荐ALPHA 40A 6S
    最大持续功率（180S）218W螺旋桨推荐P20*6
    产品型号501-XKV360外露线长630mm
    机臂尺寸122.6*69*60.2mm机臂重量（含线）570g
    槽极数24N28P轴径IN:6mm OUT:4mm
    空载电流（18V）1.7A工作额定电压（Lipo）6S
    相间内阻45mΩ电调推荐ALPHA 40A 6S
    最大持续功率（180S）322W螺旋桨推荐P18*6.1
    测试参数 导出Excel
    型号电压桨油门点
    (%)    		电流
    (A)    		拉力
    (g)    		扭矩
    (N.m)    		转速
    (RPM)    		电机效率
    (%)    		综合力效(gf/W)电机温度
    (℃)
    X-501
    KV240（Alpha 60A 12S ）    		12S(48V)P15*540%3.6312640.28403266.865.9378
    （环境温度：
    25）
    45%4.8115990.35449670.885.67
    50%6.2419620.42495773.235.43
    55%7.9523740.51541775.965.17
    60%10.0128390.61588277.904.90
    65%12.3133070.71633779.764.71
    70%14.9638080.81678080.934.45
    75%17.9743670.93721281.804.27
    80%21.4349541.05765083.054.07
    85%25.2555491.18806783.473.87
    90%29.5261591.31848083.653.68
    95%33.9167891.44885984.033.55
    100%39.0474511.58924683.593.39
    X-501-X
    KV300（Alpha 40A 6S ）    		6S(24V)P20*640%5.6313030.36255872.6311.4686
    （环境温度：
    25）
    45%7.5416340.46283474.8010.73
    50%9.8320080.55310576.5610.13
    55%12.4924120.66336977.649.61
    60%15.6628560.77363178.879.16
    65%19.1732730.88387978.748.60
    70%23.0136911.00412279.488.09
    75%27.3641831.12435379.927.78
    80%32.3346961.26457879.997.42
    85%37.4351871.38479179.997.12
    90%43.1857111.51499979.426.83
    95%46.6860261.59510379.516.70
    100%50.1862881.69510079.626.58
    X-501-X
    KV360（Alpha 40A 6S ）    		6S(24V)P18*6.140%5.9412860.342882.5569.7310.4686
    （环境温度：
    25）
    45%8.2116680.433245.4172.759.82
    50%10.9220720.533594.1474.569.14
    55%14.1325140.643931.8175.878.60
    60%17.9230030.764262.0376.858.10
    65%22.4535200.894589.3677.677.63
    70%27.1340301.014886.6678.217.26
    75%32.5645751.145172.1678.936.91
    80%38.4551041.275447.5978.596.55
    85%45.0256681.405715.3478.636.26
    90%51.8162001.535959.7178.385.99
    95%58.4966901.656168.3878.245.78
    100%61.8069321.716258.6978.065.68
    注意：电机温度为100%油门下电机运行5分钟的机壳温度。
    （该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。）

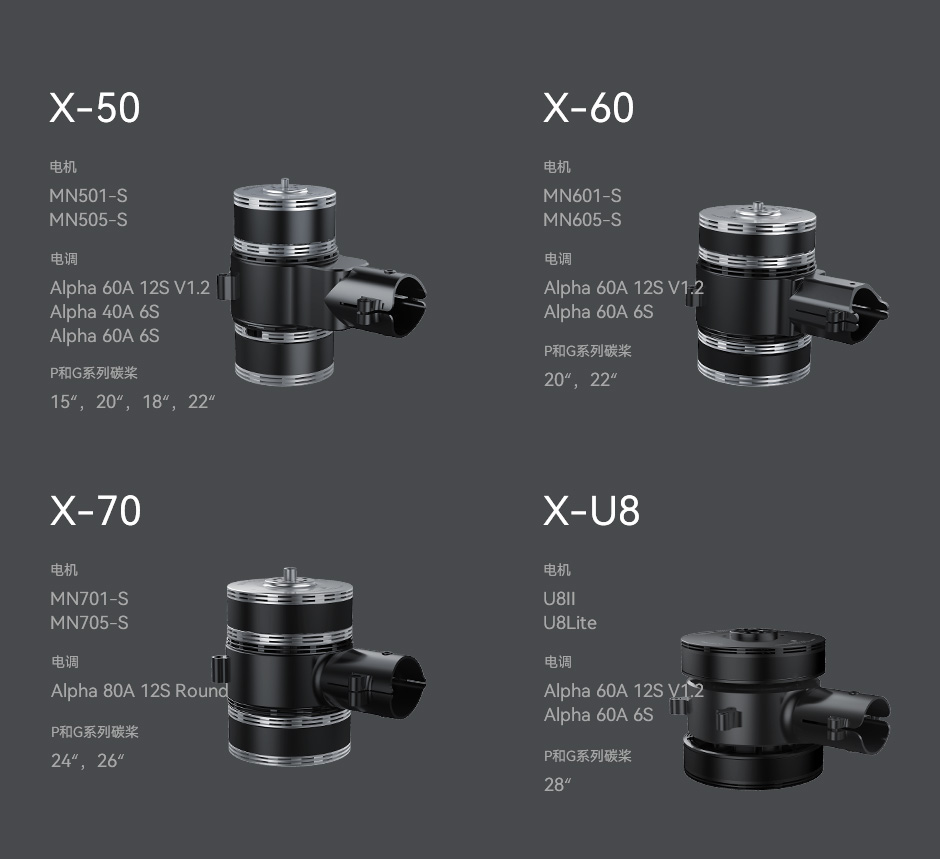

    动力系统匹配表
    机臂适配管径电机KV默认电调默认桨可选配桨可定制电调
    501-X25mm/30mmMN501-SKV240ALPHA 60A 12S V1.2MF1503P15*5, FA15.2*5FLAME 60A 12S
    KV300ALPHA 40A 6SMF2009P20*6, FA20.2*6.6ALPHA 60A 12S V1.2,
    AIR 40A
    KV360MF1806P18*6.1, FA18.2*5.9
    505-XMN505-SKV320ALPHA 60A 6SMF2211P22*6.6, FA22.2*7.2FLAME 60A 12S
    KV380MF1806P18*6.1, FA18.2*5.9
    601-XMN601-SKV170ALPHA 60A 12S V1.2MF2009P20*6, FA20.2*6.6FLAME 60A 12S
    KV320ALPHA 60A 6SP20*6, FA20.2*6.6
    605-XMN605-SKV170ALPHA 60A 12S V1.2MF2211P22*6.6, FA22.2*7.2FLAME 60A 12S
    KV320ALPHA 60A 6S
    701-XMN701-SKV135ALPHA 80A 12S
    Round    		MF2614P24*7.2-10mm Hole,
    G24*7.8, FA24.2*7.9    		/
    705-XMN705-SKV125ALPHA 80A 12S
    Round    		MF2614G26*8.5, FA26.2*8.5/
    U8Ⅱ-X
    U8 Lite-X
    XU8-X    		U8Ⅱ
    U8 Lite
    XU8    		KV85ALPHA 60A 12S V1.2MF2815G28*9.2, FA28.2*9.2FLAME 60A 12S
    KV100
    KV150ALPHA 60A 6S
    KV190
    6007Ⅱ-X25mm/28mm6007ⅡKV160ALPHA 60A 12S V1.2MF2211FA22.2*7.2,
    NS22*6.6, P22*6.6    		FLAME 60A 12S
    KV320ALPHA 60A 6S
    P60-X25mm/30mmP60KV170FLAME 60A 12SMF2211P22*6.6, G22*7.2/
    P80-X30mm/35mm
    或40mm
    (请选择管径)    		P80KV100/KV120ALPHA 80A 12SMF3016P30*10, G30*10.5FLAME 80A 12S,
    FLAME 100A 14S
    X-50125mm/30mmMN501-SKV240ALPHA 60A 12S V1.2P15*5/FLAME 60A 12S
    KV300ALPHA 40A 6SP20*6/ALPHA 60A 6S,
    AIR 40A
    KV360P18*6.1/
    X-505MN505-SKV320ALPHA 60A 6SP22*6.6/FLAME 60A 12S
    KV380P18*6.1/
    X-601MN601-SKV170ALPHA 60A 12S V1.2P20*6/FLAME 60A 12S
    KV320ALPHA 60A 6S/
    X-605MN605-SKV170ALPHA 60A 12S V1.2P22*6.6/FLAME 60A 12S
    KV320ALPHA 60A 6S/
    X-U8Ⅱ
    X-U8 Lite    		U8Ⅱ
    U8 Lite    		KV85ALPHA 60A 12S V1.2G28*9.2/FLAME 60A 12S
    KV100/
    KV150ALPHA 60A 6S/
    KV190/
    X-70130mm/35mmMN701-SKV135ALPHA 80A 12S
    Round    		P24*7.2
    -10mmHole    		G24*7.8/
    X-705MN705-SKV125ALPHA 80A 12S
    Round    		G26*8.5//
