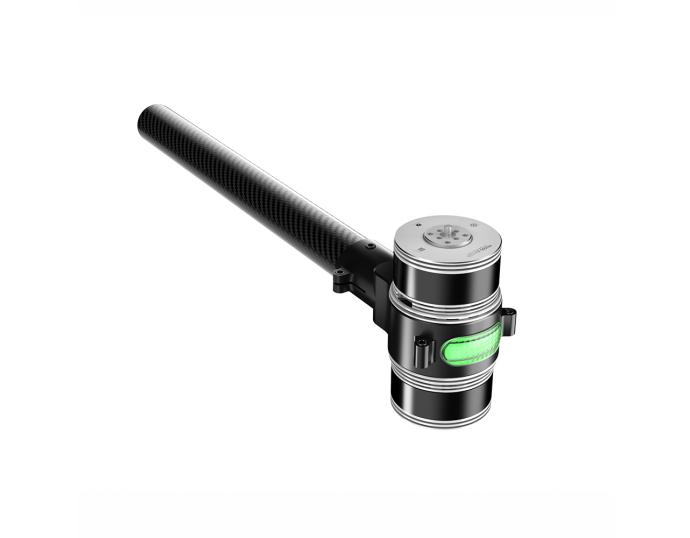

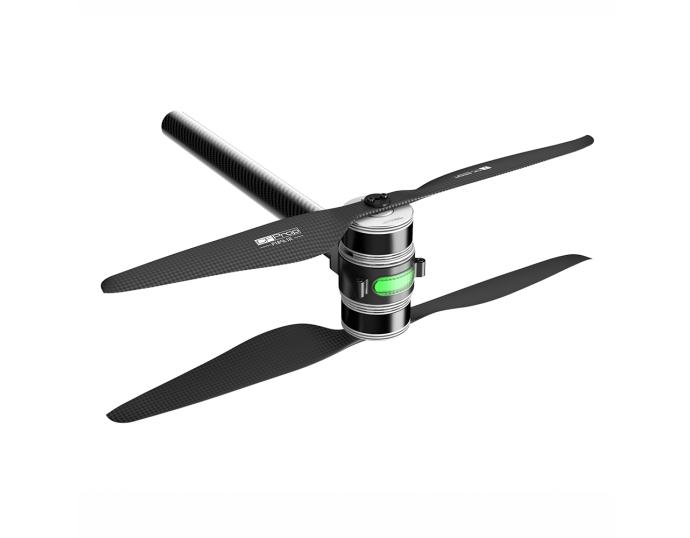

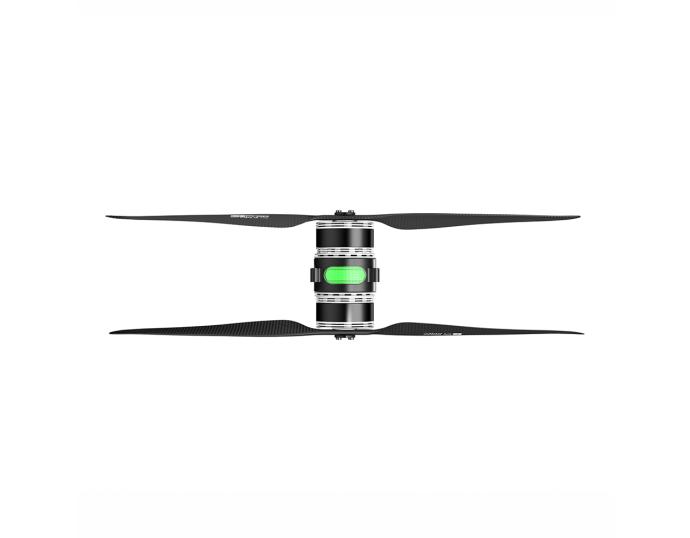

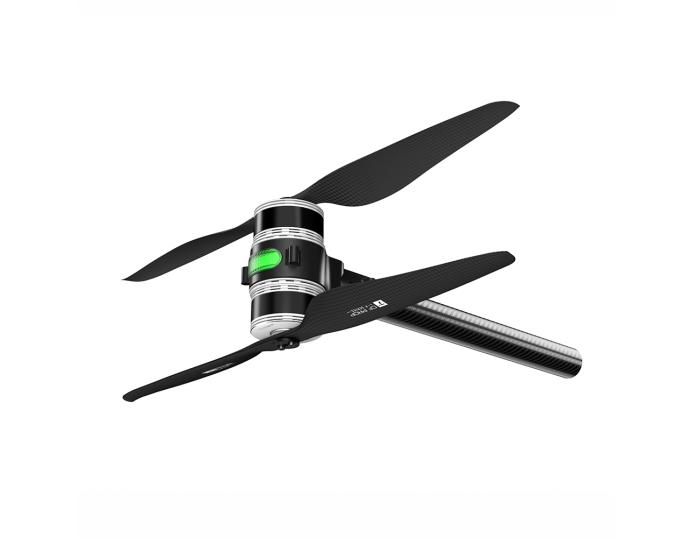

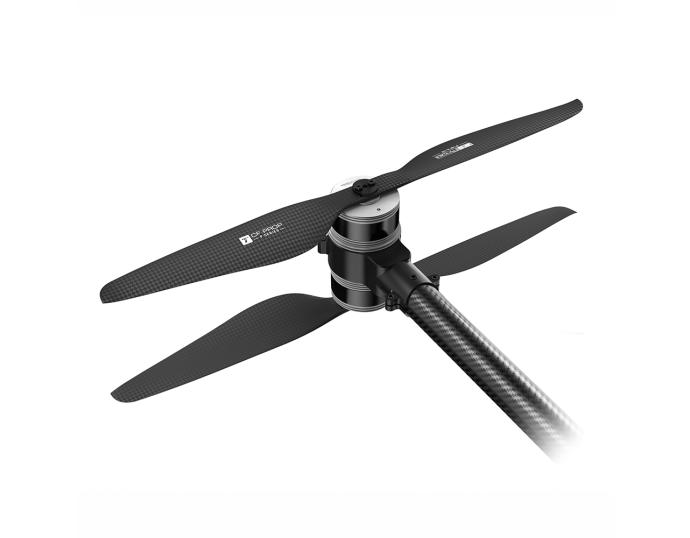

    X-505（一体化电机）

    2579.00

    可用积分: 2579 积分 赠送积分: 2579 积分

    • 聚合物桨不能用于共轴机架设计
    • 即购即用无需复杂安装
    • 整套搭配，完美兼容 超强性价比
    • 快速便捷
    参数：
    • MN505-S KV320+Alpha 60A LV
    • MN505-S KV380+Alpha 60A LV
    • MN505-S KV320+Alpha 60A LV+P22*6.6
    • MN505-S KV380+Alpha 60A LV+P18*6.1
    购买数量：

    2579.00

    大陆地区免邮

    相关搭配

    • 详细信息
    • 技术参数

    热卖商品





    工程图


    基础参数 导出Excel
    产品型号505-XKV320外露线长630mm
    机臂尺寸113.3*60*115.7mm机臂重量（含线）712g
    槽极数24N28P轴径IN:6mm OUT:4mm
    空载电流（24V）2.5A工作额定电压（Lipo）6S
    相间内阻38mΩ电调推荐ALPHA 60A 6S
    最大持续功率（180S）514W螺旋桨推荐P22*6.6
    产品型号505-XKV380外露线长630mm
    机臂尺寸113.3*60*115.7mm机臂重量（含线）715g
    槽极数24N28P轴径IN:6mm OUT:4mm
    空载电流（24V）3.6A工作额定电压（Lipo）6S
    相间内阻28mΩ电调推荐ALPHA 60A 6S
    最大持续功率（180S）468W螺旋桨推荐P18*6.1
    测试参数 导出Excel
    型号电压桨油门点
    (%)    		电流
    (A)    		拉力
    (g)    		扭矩
    (N.m)    		转速
    (RPM)    		电机效率
    (%)    		综合力效(gf/W)电机温度
    (℃)
    X-505
    KV320（Alpha 60A 6S）    		6S(24V)P22*6.640%8.8819290.60246374.5010.9488
    （环境温度：
    25）
    45%12.4024970.77276276.3810.16
    50%16.6531050.95304777.509.44
    55%21.6437571.14332178.258.84
    60%27.4444351.34358878.758.26
    65%33.9951621.54383878.837.82
    70%41.1658601.74407378.877.39
    75%48.8965371.94429178.516.96
    80%57.2572192.14449678.256.63
    85%66.3979092.34468177.616.34
    90%75.6085162.52485977.136.05
    95%84.7091052.69501276.555.84
    100%89.0493482.76508276.195.72
    X-505
    KV380（Alpha 60A 6S ）    		6S(24V)P18*6.140%7.2913940.36298964.879.4183
    （环境温度：
    25）
    45%10.0218230.47337968.258.96
    50%13.2022760.58375170.688.50
    55%17.0227670.70411372.558.02
    60%21.4932960.82446173.517.58
    65%26.7438620.96481574.927.17
    70%32.3744241.09513275.496.80
    75%38.8450181.23545375.906.47
    80%45.8656001.38575676.146.17
    85%53.8562291.53605376.075.88
    90%62.3668671.68635276.165.65
    95%71.1474631.83660976.215.44
    100%77.9678991.93680275.965.30
    注意：电机温度为100%油门下电机运行5分钟的机壳温度。
    （该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。）

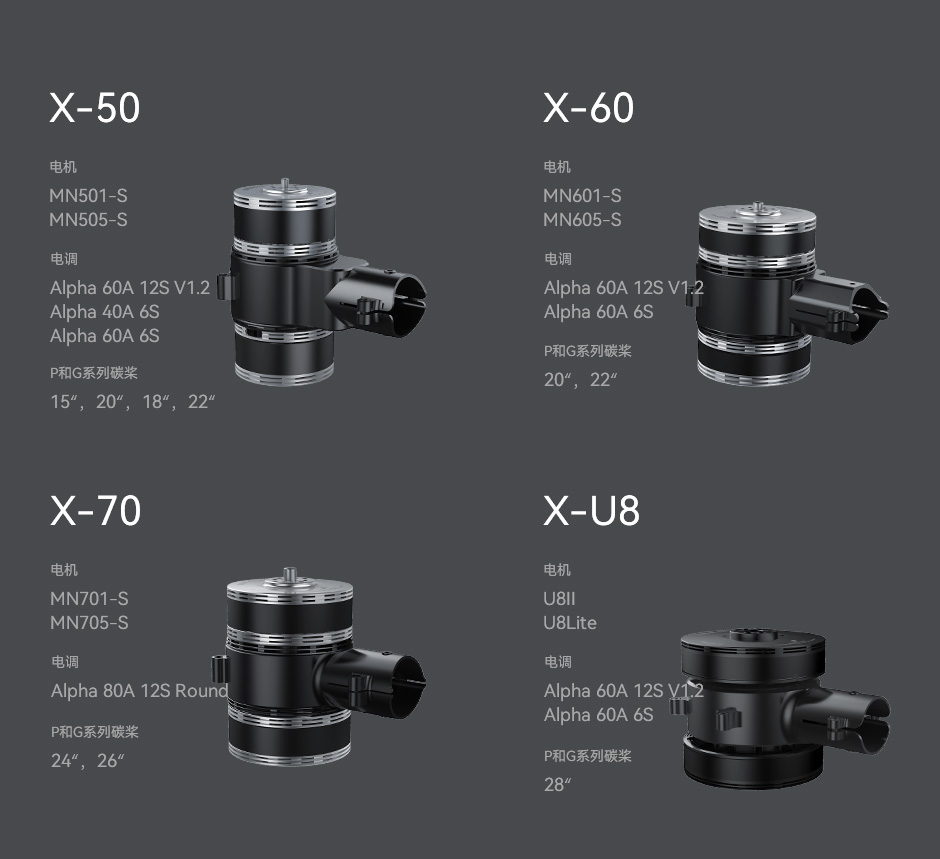

    动力系统匹配表
    机臂适配管径电机KV默认电调默认桨可选配桨可定制电调
    501-X25mm/30mmMN501-SKV240ALPHA 60A 12S V1.2MF1503P15*5, FA15.2*5FLAME 60A 12S
    KV300ALPHA 40A 6SMF2009P20*6, FA20.2*6.6ALPHA 60A 12S V1.2,
    AIR 40A
    KV360MF1806P18*6.1, FA18.2*5.9
    505-XMN505-SKV320ALPHA 60A 6SMF2211P22*6.6, FA22.2*7.2FLAME 60A 12S
    KV380MF1806P18*6.1, FA18.2*5.9
    601-XMN601-SKV170ALPHA 60A 12S V1.2MF2009P20*6, FA20.2*6.6FLAME 60A 12S
    KV320ALPHA 60A 6SP20*6, FA20.2*6.6
    605-XMN605-SKV170ALPHA 60A 12S V1.2MF2211P22*6.6, FA22.2*7.2FLAME 60A 12S
    KV320ALPHA 60A 6S
    701-XMN701-SKV135ALPHA 80A 12S
    Round    		MF2614P24*7.2-10mm Hole,
    G24*7.8, FA24.2*7.9    		/
    705-XMN705-SKV125ALPHA 80A 12S
    Round    		MF2614G26*8.5, FA26.2*8.5/
    U8Ⅱ-X
    U8 Lite-X
    XU8-X    		U8Ⅱ
    U8 Lite
    XU8    		KV85ALPHA 60A 12S V1.2MF2815G28*9.2, FA28.2*9.2FLAME 60A 12S
    KV100
    KV150ALPHA 60A 6S
    KV190
    6007Ⅱ-X25mm/28mm6007ⅡKV160ALPHA 60A 12S V1.2MF2211FA22.2*7.2,
    NS22*6.6, P22*6.6    		FLAME 60A 12S
    KV320ALPHA 60A 6S
    P60-X25mm/30mmP60KV170FLAME 60A 12SMF2211P22*6.6, G22*7.2/
    P80-X30mm/35mm
    或40mm
    (请选择管径)    		P80KV100/KV120ALPHA 80A 12SMF3016P30*10, G30*10.5FLAME 80A 12S,
    FLAME 100A 14S
    X-50125mm/30mmMN501-SKV240ALPHA 60A 12S V1.2P15*5/FLAME 60A 12S
    KV300ALPHA 40A 6SP20*6/ALPHA 60A 6S,
    AIR 40A
    KV360P18*6.1/
    X-505MN505-SKV320ALPHA 60A 6SP22*6.6/FLAME 60A 12S
    KV380P18*6.1/
    X-601MN601-SKV170ALPHA 60A 12S V1.2P20*6/FLAME 60A 12S
    KV320ALPHA 60A 6S/
    X-605MN605-SKV170ALPHA 60A 12S V1.2P22*6.6/FLAME 60A 12S
    KV320ALPHA 60A 6S/
    X-U8Ⅱ
    X-U8 Lite    		U8Ⅱ
    U8 Lite    		KV85ALPHA 60A 12S V1.2G28*9.2/FLAME 60A 12S
    KV100/
    KV150ALPHA 60A 6S/
    KV190/
    X-70130mm/35mmMN701-SKV135ALPHA 80A 12S
    Round    		P24*7.2
    -10mmHole    		G24*7.8/
    X-705MN705-SKV125ALPHA 80A 12S
    Round    		G26*8.5//
