    VL5009

    129.00

    Verfügbare Bonuspunkte: 129 Bonuspunkte Belohnte Bonuspunkte: 129 Bonuspunkte

    Kaufmenge Anzahl：

    129.00

    Kostenlose International Express für 200 USD oder mehr (Mit Ausnahme von abgelegenen Gebieten und Sonderposten)

    • Genaue Information
    • Technische Parameter
    • Herunterladen

    Bestseller

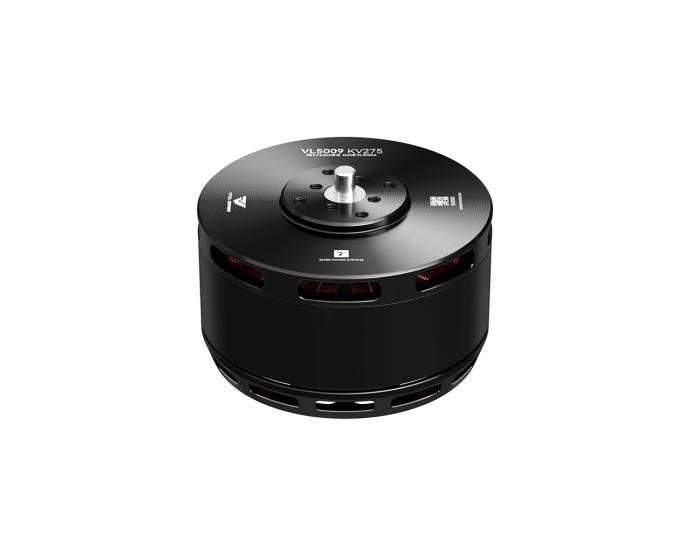

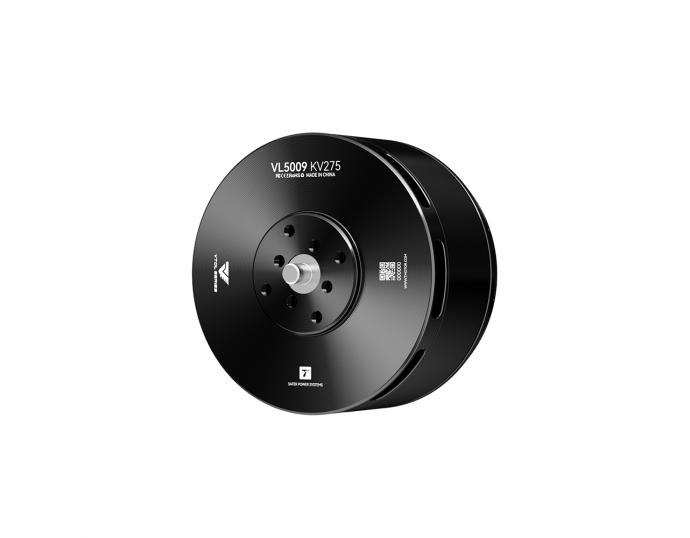

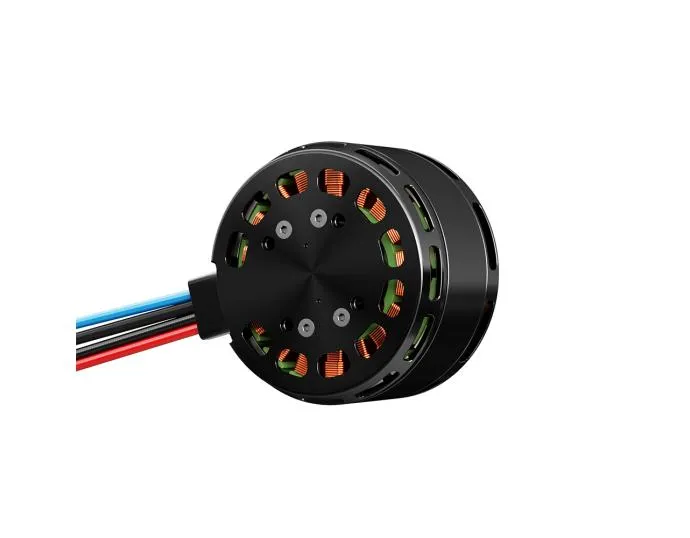

    T-MOTOR VL5009

    STROMVERSORGUNGS
    SYSTEM DER VL-SERIE

    VL5009 KV275

    Motor

    V60A

    Geschwindigkeitsregler

    DZ17

    Propeller

    T-MOTOR VL5009

    Die festen Ruder sind
    schnell und sparsam

    Schnell (zweiter fester Propeller)

    Der 360°-Winkel-Festpropeller kann die durch die Drehung des Rotors verursachten Turbulenzen effektiv vermeiden und sicherstellen, dass das aerodynamische Layout des Starrflüglers nicht beeinträchtigt wird, wodurch die Flugsicherheit verbessert wird.

    Kostensparend (adaptiver Propeller)

    Entsprechend der Änderung der externen Kraft kann der Regler den Strom automatisch anpassen, um das feste Propellerdrehmoment zu steuern, den Stromverbrauch und die Wärmeerzeugung zu reduzieren und einen Energiespareffekt zu erzielen.

    Empfohlen

    12S

    Empfohlene
    Spannung

    8.5kg

    Maximale Zugkraft in
    einer einzigen Achse

    12~15kg

    Empfohlenes Startgewicht
    (Quadrocillator)

    Technische Zeichnung


    Grundlegende Parameter
    ModellVL5009Isolationsgrad von Lackdraht180℃
    Ausmaß des MotorsΦ55.6*38.85mmDrahtspezifikation* LängeSilikondraht16# 600mm
    Stator150 ℃ hochtemperaturbeständige BeschichtungTemperaturbeständigkeitvon Lackdraht240℃
    Polzahl desSteckplatzes18N20PDie Spule istdrucktolerant1000V/5s
    MotorwellendurchmesserIN: 6 OUT: 4DynamischerAuswuchtstandard des Rotors≤10mg
    LagertypImportiertes Lager 696Staub- undWasserschutzklasseIPX5
    ZentrifugalkühlmodusYESPackungsgrösse135*104*50mm
    ModellVL5009KV (RPM/V)275
    Nennbetriebsspannung(Lipo)12SLeerlaufstrom (15V)1.1A
    Interphase-Innenwiderstand(25℃)66mΩMaximaler Strom52A
    MaximaleDauerleistung (180s)930WBetriebsumgebungstemperatur-30℃～55℃
    maximale Zugkraft8.5kgMotorgewicht(inkl. Draht)280g
    Geschwindigkeitsregler Parameter
    ModellV60ASteuerungsmodusPWM/CAN
    Maximale Spannung60VMethoden derKommunikationDRONE CAN/UAV CAN
    Maximaler Strom (10s)60A (Unter bestimmten Bedingungen der Wärmeableitung)FesterPaddelmodusElektronischer stationärer Propeller
    Maximaler Dauerstrom30A (Unter bestimmten Bedingungen der Wärmeableitung)Leitung desEncodersAbgeschirmter Draht
    - Schwarz - 24AWG-5C
    - 300±10mm - M6 Flugzeugkopf
    Standby-Leistung≤50mAAusgangsleitungSilikondraht - Orange
    - 16AWG - 60±10mm
    Bereich desGashebelhubs1100-1940us (Fest)EingangsleitungSilikondraht - rot/schwarz
    - 14AWG-160±10mm
    Aktualisierungsfrequenzdes Gashebels50~500HzSignalleitungAbgeschirmte Leitung
    -schwarz-OD4.2-5C-300
    ±10-JP-3P*2-schwarz blank-grün, gelb-grau
    Ansprechgeschwindigkeitdes Gashebels300msGewicht (inkl.Draht)85g
    Propeller Parameter
    ModellDZ17*6.2 (431.8*157.5mm)Referenzgewichtdes Einzelstücks28±3g
    Test-Parameter
    ModellGashebelSpannung
    (V)    		Zugkraft
    (g)    		Dreh
    -moment
    (N*m)    		Strom
    (A)    		Drehzahl
    (RPM)    		Leistung
    (W)    		Kraftwir
    -kung
    (g / W)    		Motor
    temperatur
    (℃)
    VL5009 KV275
    +
    V60A 14S
    +
    DZ17*6.2    		40%45.1115100.313.7842251708.7274
    (Umgebungs
    temperatur:
    25℃)
    42%45.1416780.344.3644401978.39
    44%45.1818570.385.0046612268.08
    46%45.2220380.415.7148792587.76
    48%45.2522180.456.4350962917.49
    50%45.2924370.497.3153083317.24
    52%45.3226590.538.2255213737.02
    54%45.3528760.589.2157374186.77
    56%45.3630940.6210.2759574666.53
    58%45.4033330.6711.4561725206.30
    60%45.4235720.7212.6563885746.11
    62%45.4438230.7713.9866016355.92
    64%45.4740780.8115.4168227015.72
    66%45.4943660.8717.0770397775.53
    68%45.5146430.9318.7872518555.34
    70%45.5349220.9920.5774659375.17
    80%45.6167111.3533.29861815184.35
    90%45.6584901.7251.52962823523.55
    100%45.6086241.7651.70966523573.60
    VL5009 KV275
    +
    V60A 14S
    +
    DZ17*6.2    		40%50.8518900.394.7447522417.8474
    (环境温度:25℃)
    42%50.9021190.445.4749992787.61
    44%50.9423300.486.2952453207.27
    46%50.9825650.537.2054853676.99
    48%51.0227940.578.1557294166.72
    50%51.0430450.629.2359744716.46
    52%51.0833020.6710.3662205296.24
    54%51.1236090.7311.7464666006.01
    56%51.1538700.7913.0967086705.78
    58%51.1741670.8514.6669517505.56
    60%51.2044820.9116.3572018375.35
    62%51.2248170.9818.2374419345.16
    64%51.2451421.0520.18768810344.97
    66%51.2654321.1122.14788311354.79
    68%51.2757441.1724.72809912674.53
    70%51.3063421.2927.98847714354.42
    80%51.3483581.7246.00959923623.54
    90%51.3184431.7546.25965323733.56
    100%51.2885511.7746.43968923813.59
    Achtung: Die Motortemperatur ist die Gehäusetemperatur für 10 Minuten Motorbetrieb bei 75% Drosselklappe bei 44,4 V.
    （Die oben genannten Daten wurden alle auf der Testplattform 2017 gemessen und können nicht horizontal mit alter Daten von anderen Modellen verglichen werden, und dienen nur als Referenz.）

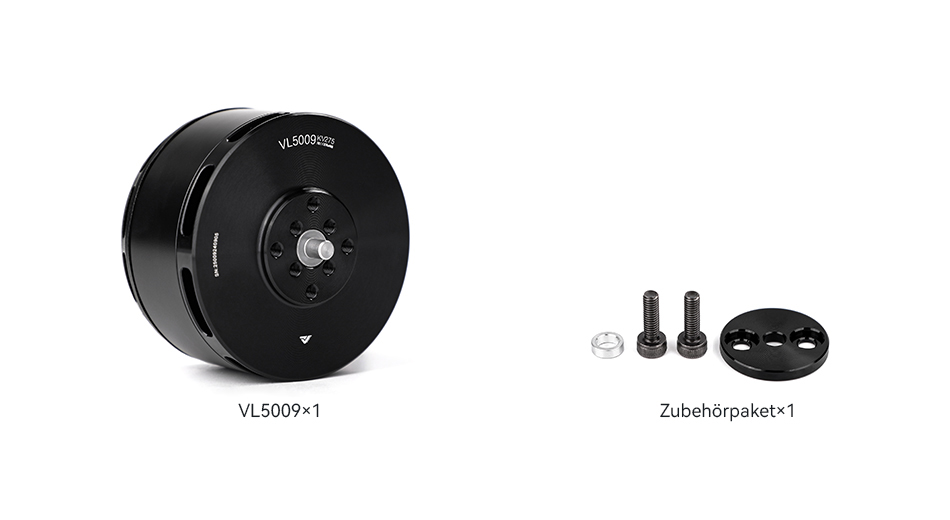

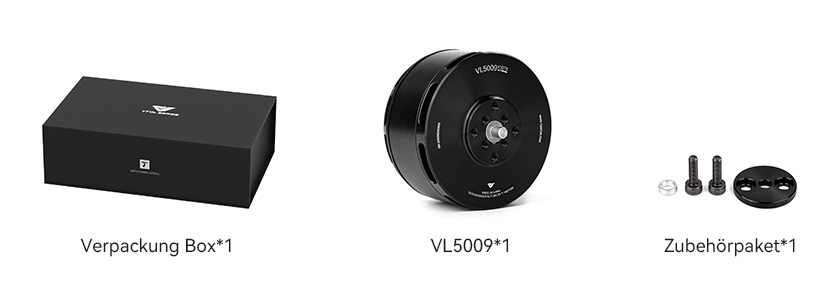

    Verpackungsliste


    Bevor Sie dieses Produkt verwenden, überprüfen Sie bitte, ob alle oben genannten Artikel in der Produktverpackung enthalten sind. Wenn etwas fehlt, wenden Sie sich bitte rechtzeitig an den Online-Kundendienst oder hinterlassen Sie uns eine Nachricht: onlinesales@tmotor.com
