Grundlegende Parameter In Excel exportieren
| Modell | VL7015 | Isolationsgrad von Lackdraht | 180℃ |
| Ausmaß des Motors | Φ79.2*44.4mm | Drahtspezifikation * Länge | Silikondraht14# 600mm |
| Stator | 150 ℃ hochtemperaturbeständige Beschichtung | Temperaturbeständigkeitvon Lackdraht | 220℃ |
| Polzahl desSteckplatzes | 24N28P | Die Spule istdrucktolerant | 1000V/5s |
| Motorwellendurchmesser | IN: 8 OUT: 8 | DynamischerAuswuchtstandarddes Rotors | ≤10mg |
| Lagertyp | Importiertes Lager 608 | Staub- undWasserschutzklasse | IP25 |
| Zentrifugalkühlmodus | YES | Packungsgrösse | 158*135*64mm |
| Modell | VL7015 | KV (RPM/V) | 190 |
| Nennbetriebsspannung(Lipo) | 12S | Leerlaufstrom (15V) | 2.0A |
| Interphase-Innenwiderstand(25℃) | 35mΩ | Maximaler Strom | 85A |
| MaximaleDauerleistung (180s) | 1600W | Betriebsumgebungstemperatur | -30℃～55℃ |
| maximale Zugkraft | 15.8kg | Motorgewicht(inkl. Draht) | 540g |
| Geschwindigkeitsregler Parameter |
| Modell | V80A | Steuerungsmodus | PWM/CAN |
| Maximale Spannung | 60V | Methoden der
Kommunikation | DRONE CAN/UAV CAN |
| Maximaler Strom (10s) | 80A (Unter bestimmten Bedingungen der Wärmeableitung) | Fester
Paddelmodus | Elektronischer stationärer Propeller |
| Maximaler Dauerstrom | 40A (Unter bestimmten Bedingungen der Wärmeableitung) | Leitung des
Encoders | Abgeschirmter Draht
-24AWG-5C-450±10mm
-M6 Flugzeugkopf |
| Standby-Leistung | ≤50mA | Ausgangsleitung | Silikondraht - Orange
-14AWG-110±10mm |
| Bereich desGashebelhubs | 1040~1940us (Fest) | Eingangsleitung | Silikondraht - rot/schwarz
-12AWG-180±10mm |
| Aktualisierungsfrequenzdes Gashebels | 50~500Hz | Signalleitung | Abgeschirmte Leitung
-schwarz-OD4.2-5C
-450±10mm-JP-3P*2
-schwarz blank-grün,
gelb-grau |
| Ansprechgeschwindigkeitdes Gashebels | 300ms | Gewicht (inkl.Draht) | 110g |
| Propeller Parameter |
| Model No. | P24*7.2 Zoll (610*198.1mm) | Referenzgewicht
des Einzelstücks | 60±5g |
Test-Parameter In Excel exportieren
| Modell | Gashebel | Spannung
(V) | Zugkraft
(g) | Dreh
-moment
(N*m) | Strom
(A) | Drehzahl
(RPM) | Leistung
(W) | Kraftwir
-kung
(g / W) | Motor
temperatur
(℃) |
VL7015 KV190
+
V80A 14S
+
P24*7.2 | 40% | 44.31 | 2639 | 0.71 | 6.70 | 2975 | 297 | 8.88 | 79
(Umgebungs
temperatur:
25) |
| 42% | 44.30 | 2915 | 0.78 | 7.64 | 3128 | 338 | 8.61 |
| 44% | 44.28 | 3232 | 0.86 | 8.72 | 3276 | 386 | 8.37 |
| 46% | 44.27 | 3547 | 0.95 | 9.89 | 3428 | 438 | 8.10 |
| 48% | 44.25 | 3867 | 1.03 | 11.13 | 3574 | 492 | 7.86 |
| 50% | 44.23 | 4227 | 1.12 | 12.53 | 3724 | 554 | 7.63 |
| 52% | 44.21 | 4591 | 1.21 | 13.97 | 3867 | 617 | 7.44 |
| 54% | 44.19 | 4936 | 1.31 | 15.51 | 4012 | 685 | 7.20 |
| 56% | 44.16 | 5310 | 1.40 | 17.20 | 4156 | 759 | 6.99 |
| 58% | 44.14 | 5685 | 1.50 | 18.95 | 4295 | 836 | 6.80 |
| 60% | 44.11 | 6054 | 1.59 | 20.77 | 4426 | 916 | 6.61 |
| 62% | 44.08 | 6454 | 1.70 | 22.79 | 4564 | 1005 | 6.42 |
| 64% | 44.06 | 6781 | 1.79 | 24.74 | 4702 | 1090 | 6.22 |
| 66% | 44.02 | 7210 | 1.90 | 27.06 | 4840 | 1191 | 6.05 |
| 68% | 43.99 | 7669 | 2.02 | 29.54 | 4979 | 1299 | 5.90 |
| 70% | 43.95 | 8130 | 2.13 | 32.14 | 5114 | 1413 | 5.75 |
| 80% | 43.73 | 10545 | 2.77 | 47.74 | 5783 | 2088 | 5.05 |
| 90% | 43.42 | 13234 | 3.49 | 69.14 | 6441 | 3002 | 4.41 |
| 100% | 43.32 | 13839 | 3.66 | 75.39 | 6584 | 3266 | 4.24 |
VL7015 KV190
+
V80A 14S
+
P24*7.2 | 40% | 49.89 | 3354 | 0.89 | 8.25 | 3337 | 412 | 8.15 | 79
(Umgebungs
temperatur:
25) |
| 42% | 49.87 | 3719 | 0.99 | 9.49 | 3509 | 473 | 7.86 |
| 44% | 49.85 | 4103 | 1.09 | 10.80 | 3675 | 539 | 7.62 |
| 46% | 49.83 | 4507 | 1.19 | 12.25 | 3844 | 610 | 7.38 |
| 48% | 49.81 | 4922 | 1.29 | 13.82 | 4008 | 688 | 7.15 |
| 50% | 49.78 | 5320 | 1.40 | 15.49 | 4173 | 771 | 6.90 |
| 52% | 49.76 | 5765 | 1.51 | 17.32 | 4333 | 862 | 6.69 |
| 54% | 49.73 | 6231 | 1.63 | 19.32 | 4494 | 961 | 6.49 |
| 56% | 49.70 | 6696 | 1.76 | 21.48 | 4656 | 1068 | 6.27 |
| 58% | 49.67 | 7186 | 1.88 | 23.71 | 4810 | 1178 | 6.10 |
| 60% | 49.63 | 7679 | 2.02 | 26.17 | 4970 | 1299 | 5.91 |
| 62% | 49.60 | 8114 | 2.13 | 28.52 | 5121 | 1415 | 5.74 |
| 64% | 49.56 | 8645 | 2.27 | 31.38 | 5274 | 1555 | 5.56 |
| 66% | 49.52 | 9163 | 2.41 | 34.23 | 5423 | 1695 | 5.41 |
| 68% | 49.47 | 9674 | 2.54 | 37.18 | 5570 | 1840 | 5.26 |
| 70% | 49.43 | 10167 | 2.67 | 40.28 | 5716 | 1991 | 5.11 |
| 80% | 49.15 | 13102 | 3.45 | 59.91 | 6408 | 2945 | 4.45 |
| 90% | 49.00 | 14024 | 3.76 | 69.49 | 6683 | 3405 | 4.18 |
| 100% | 48.79 | 15867 | 4.16 | 83.63 | 6988 | 4080 | 3.84 |
Achtung: Die Motortemperatur ist die Gehäusetemperatur für 10 Minuten Motorbetrieb bei 75% Drosselklappe bei 44,4 V.
（Die oben genannten Daten wurden alle auf der Testplattform 2017 gemessen und können nicht horizontal mit alter Daten von anderen Modellen verglichen werden, und dienen nur als Referenz.） |

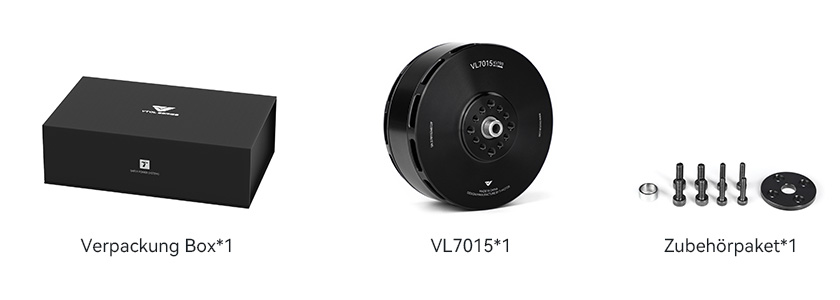

Verpackungsliste
Bevor Sie dieses Produkt verwenden, überprüfen Sie bitte, ob alle oben genannten Artikel in der Produktverpackung enthalten sind. Wenn etwas fehlt, wenden Sie sich bitte rechtzeitig an den Online-Kundendienst oder hinterlassen Sie uns eine Nachricht: onlinesales@tmotor.com
