    X-A16L-24S

    2019.00

    Verfügbare Bonuspunkte: 2019 Bonuspunkte Belohnte Bonuspunkte: 2019 Bonuspunkte

    参数 :
    • X-A16L KV35+24S FOC 260A
    • X-A16L KV35+24S FOC 260A+EFZ63
    Kaufmenge Anzahl :

    2019.00

    Kostenlose International Express für 200 USD oder mehr (Mit Ausnahme von abgelegenen Gebieten und Sonderposten)

    • Genaue Information
    • Technische Parameter

    Bestseller

    X-A16 L-24S

    Modulares Stromversorgungssystem

    X-A16 L-24S Modulares Stromversorgungssystem
    X-A16 L-24SMotor
    24SFOC 260AGeschwindigkeitsregler
    EFZ63PPropeller

    Empfohlene Konfiguration

    Einhängevolumen

    200~220kgVierachsige landwirtschaftliche Pflanzenschutzdrohne

    Einhängevolumen

    340~370kgSechsachsige landwirtschaftliche Pflanzenschutzdrohne

    Gewicht beim Start

    280~300kgVierachsiges UAV mit mehreren Rotoren

    Gewicht beim Start

    420~450kgSechsachsige Multirotor-Drohne
    Technische Zeichnung


    Grundlegende Parameter In Excel exportieren
    ModellnameX-A16 L-24S KV35Anwendbarer Durchmesser
    Des Carbonrohrs    		80mm
    Konfiguration
    Des Pakets    		A16 L-24S (Motor)+24S FOC 260A (Elektronische Geschwindigkeitsregelung)+EFZ63 (Propeller)Drahtmaterial,
    Drahtnummer, Farbe    		Stromkabel: 8 # AWG Rot Schwarz
    Signalleitung: 5+1 abgeschirmte Leitung
    Empfohlene
    Datterien    		24~28S (LiPo)Kabellänge2000±5mm
    Einachsige Nennzugkraft70~75kgGewicht Der Gesamten
    Maschine Inkl. leitungen
    (Inklusive klinge)    		15200±2%g
    Nennzugkraftwirkung6.6g/W (70kg)SchutzniveauIPX5
    Maximale Zugkraft156kgUmgebungstemperaTur Bei Betrieb-20~55℃
    Motor-Parameter
    Größe Des Stators155*35mmKV35
    ESC-Parameter
    Gasbereich1100~1940usMaximale Spannung120V
    Art Der
    Kommunikation    		DRONE CAN、UAV CAN、
    CUBE CAN    		Maximaler Strom (Kurze Dauer)

    260A

    (Offene Umgebung Und Temperatur ≤60℃)

    KontrollmethodePWM/CANBEC/
    Parameter Der Klinge
    Spezifikationen
    Und Modelle    		EFZ63
    (Faltpropeller aus Kohlefaser)    		Länge63 Zoll (1600.2mm)
    Test-Parameter In Excel exportieren
    ModellSpannung
    (V)    		GashebelStrom
    (A)    		Zugkraft
    (gf)    		Dreh-
    moment
    (N·m)    		Drehzahl
    (RPM)    		Wirkungsgrad Des Motors
    (%)    		Kraftwir-
    kung
    (gf/W)    		Motor Temperatur
    (℃)
    X-A16 L-24S KV35
    +
    24S FOC 260A
    +
    EFZ63P    		9330%14.011660113.2482287.8712.8089
    (Umgebungs Temperatur: 25)
    35%25.972528419.99100787.6710.52
    40%41.203505227.50117989.009.19
    45%61.064584436.00134589.668.11
    50%82.705773045.33150191.067.54
    55%112.396946754.86164490.776.67
    60%145.338196664.74178189.736.09
    65%178.729426074.59190689.945.70
    70%217.7610651984.67202388.955.28
    75%255.5811863294.97212989.465.01
    80%296.81130061104.98222689.034.73
    85%333.48141077114.14231489.584.57
    90%376.99151334123.38239388.564.34
    95%402.44156782129.48243488.544.21
    100%407.72156970129.44243887.524.16
    Hinweis: Die Temperatur des Motorgehäuses nach 2 Minuten Motorbetrieb bei 80% Drosselklappe.
    （Diese Daten stammen aus der T-MOTOR-eigenen Testplattform und dienen lediglich als Referenz für die Auswahl. Die endgültige Auslegung ist T-MOTOR vorbehalten.)

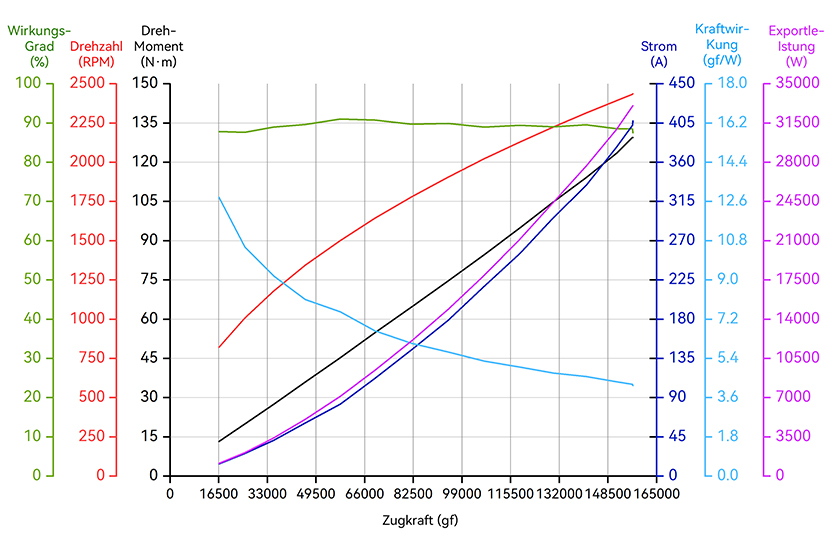

    Diagramm zur Analyse

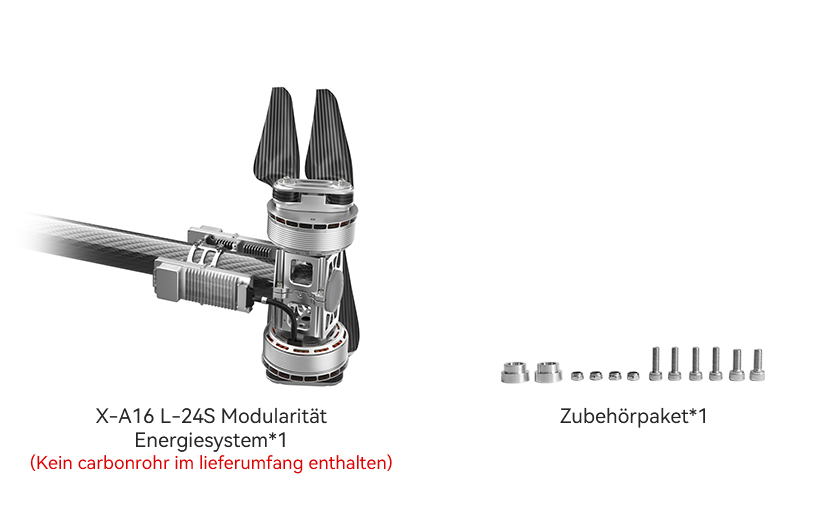

    Verpackungsliste


    Bevor Sie dieses Produkt verwenden, überprüfen Sie bitte, ob alle oben genannten Artikel in der Produktverpackung enthalten sind. Wenn etwas fehlt, wenden Sie sich bitte rechtzeitig an den Online-Kundendienst oder hinterlassen Sie uns eine Nachricht: onlinesales@tmotor.com
