| モデル名 | A6L KV160 | 適用するカーボンチューブの直径 | 30mm |

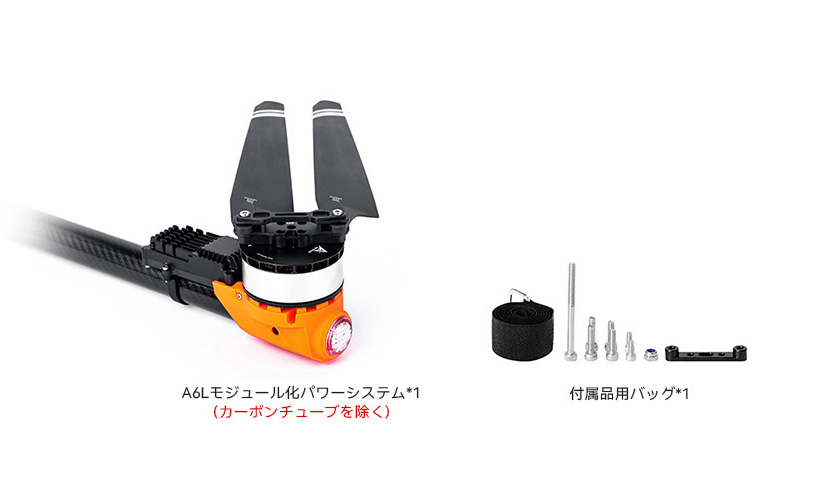

| セット構成 | A6L (モータ)+14S FOC 80A (電子式スピードコントローラー)+MF2407P (プロペラ) | ワイヤー材質、ワイヤー番号、色 | 电源ケーブル：14#AWGレッド&ブラック 信号ケーブル：5Pテフロンケーブル |
| 推奨バッテリー | 12~14S (LiPo) | ケーブル長さ | 1000±5mm |
| 単軸定格引張力 | 4~5.5kg | 完成機重量（ケーブル、プロペラ込み） | 760±2%g |
| 定格引張力 | 7.8g/W (4.2kg) | 保護レベル | IPX6 |
| 最大引張力 | 12kg | 使用環境温度 | -20～55℃ |
| モーターパラメータ | |||
| 固定子サイズ | 62*18mm | KV | 160 |
| 電子式スピードコントローラーパラメータ | |||
| アクセル点ルストローク範囲 | 1100~1940us (固定) | 最大電圧 | 61V |
| 通信方式 | DRONE CAN、 UAV CAN、 CUBE CAN | 最大電流(短時間持続) | 80A (オープン環境と温度≤60℃) |
| 制御方式 | PWM/CAN | BEC | / |
| プロペラパラメータ | |||
| 仕様モデル | MF2407P | 長さ | 24インチ (622mm) |
| 型番 | 電圧(V) (V) | アクセル点 (%) | 電流 (A) | 張力 (g) | トルク (N*m) | 回転ス ピード | モー効率 (%) | 総合力効果 (gf/W) | 电机温度 (℃) | |
| A6L KV160 + 14S FOC 80A + MF2407P | 54 | 30% | 2.41 | 1502 | 0.54 | 2048 | 88.46 | 11.47 | 135 (環境温度: 27.8) | |
| 35% | 3.74 | 2094 | 0.72 | 2392 | 88.82 | 10.32 | ||||
| 40% | 5.48 | 2775 | 0.92 | 2735 | 88.63 | 9.33 | ||||
| 45% | 7.51 | 3478 | 1.14 | 3045 | 89.14 | 8.53 | ||||
| 50% | 10.04 | 4261 | 1.38 | 3360 | 89.04 | 7.81 | ||||
| 55% | 13.22 | 5164 | 1.65 | 3667 | 88.24 | 7.19 | ||||
| 60% | 16.66 | 5997 | 1.92 | 3952 | 87.79 | 6.63 | ||||
| 65% | 18.81 | 6521 | 2.07 | 4108 | 87.10 | 6.38 | ||||
| 70% | 24.63 | 7781 | 2.46 | 4456 | 85.72 | 5.81 | ||||
| 75% | 27.05 | 8262 | 2.62 | 4601 | 85.83 | 5.62 | ||||
| 80% | 30.68 | 8921 | 2.82 | 4767 | 84.37 | 5.35 | ||||
| 85% | 35.80 | 9838 | 3.10 | 4977 | 83.01 | 5.06 | ||||
| 90% | 41.45 | 10727 | 3.40 | 5194 | 82.08 | 4.76 | ||||
| 95% | 47.79 | 11580 | 3.67 | 5396 | 79.87 | 4.46 | ||||
| 100% | 51.04 | 12009 | 3.80 | 5495 | 78.86 | 4.33 | ||||
| モータ温度が80%アクセル点ル時にモータを2分間運転した場合のハウジング温度であ。 (当該データはT-MOTOR自社のプラットフォームで測定した結果であり、型番選択の参考までとし、最終的な解釈権はT-MOTORに帰属する。) | ||||||||||

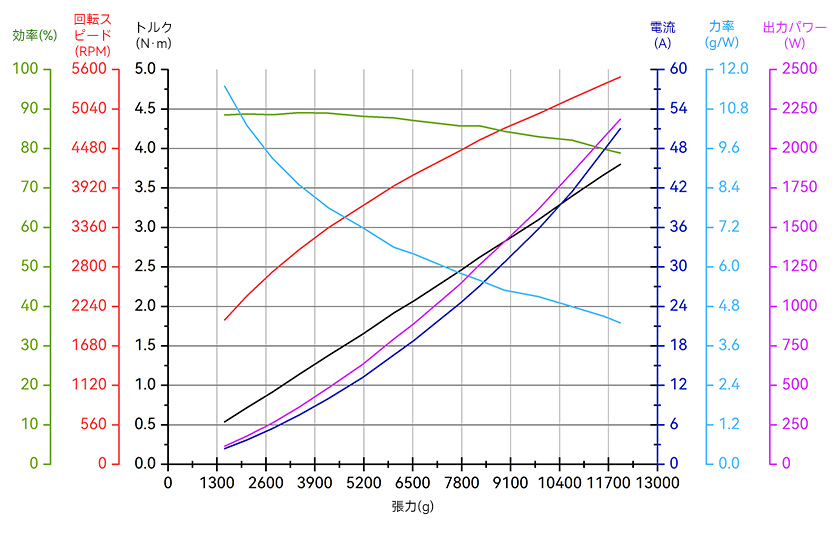

負荷曲線図
