A6L-X

模块化
动力系统

5L、10L植保无人机优选方案

A6L-X

电机/MOTOR

14S FOC 80A

电调/ESC

MF2407P

桨叶/PROPELLER

A6L-X推荐方案

挂载容积

四轴农业植保无人机

挂载容积

10L

六轴农业植保无人机

起飞重量

16~22kg

四轴多旋翼无人机

起飞重量

24~33kg

六轴多旋翼无人机

硅胶防护套双色选配

荧光橙

工业灰

工程图

基础参数导出Excel

电机参数
定子尺寸	62*18mm	KV	160

桨叶参数
规格型号	MF2407P	长度	24英寸 (622mm)

测试参数导出Excel

型号	电压 (V)	油门点 (%)	电流 (A)	拉力 (g)	电机效率 (%)	综合力效 (gf/W)	电机温度 (℃)
A6L-X KV160 + 14S FOC 80A + MF2407P	46.17	30%	1.46	867	73	12.9	132 (环境温度:27.8)
	46.33	35%	2.66	1436	78	11.64
	46.31	40%	4.42	2132	82	10.42
	46.25	45%	6.87	2945	83	9.26
	46.2	50%	10.07	3870	86	8.32
	46.14	55%	14.11	4885	85	7.5
	46.06	60%	19.07	5990	86	6.82
	45.97	65%	25.15	7204	86	6.23
	45.86	70%	32.41	8503	85	5.72
	45.74	75%	41.09	9869	84	5.25
	45.63	80%	51.29	11274	82	4.82
	45.57	85%	57.5	12060	81	4.6
	45.57	90%	57.33	12029	81	4.6
	45.57	95%	57.24	12020	80	4.61
	45.57	100%	57.01	11954	80	4.6
注意：电机温度为80%油门运行3分钟后电机定子内部温度。（以上数据由T-MOTOR实验室测试平台测得，供选型参考。）
A6L-X KV160 + 14S FOC 80A + MF2407P	60.17	30%	1.17	920	71	13.05	109 (环境温度:27.8)
	60.31	35%	2.14	1511	76	11.71
	60.27	40%	3.49	2199	80	10.46
	60.24	45%	5.42	3026	81	9.27
	60.19	50%	7.92	3965	84	8.32
	60.14	55%	11.07	5001	86	7.51
	60.09	60%	14.95	6125	85	6.82
	60.02	65%	19.51	7314	85	6.24
	59.95	70%	25.02	8581	84	5.72
	59.86	75%	31.58	9946	83	5.26
	59.76	80%	39.5	11394	82	4.83
	59.66	85%	47.34	12647	80	4.48
	59.66	90%	47.4	12640	80	4.47
	59.66	95%	47.49	12607	79	4.45
	59.66	100%	47.59	12598	79	4.44
注意：电机温度为80%油门运行3分钟后电机定子内部温度。（以上数据由T-MOTOR实验室测试平台测得，供选型参考。）

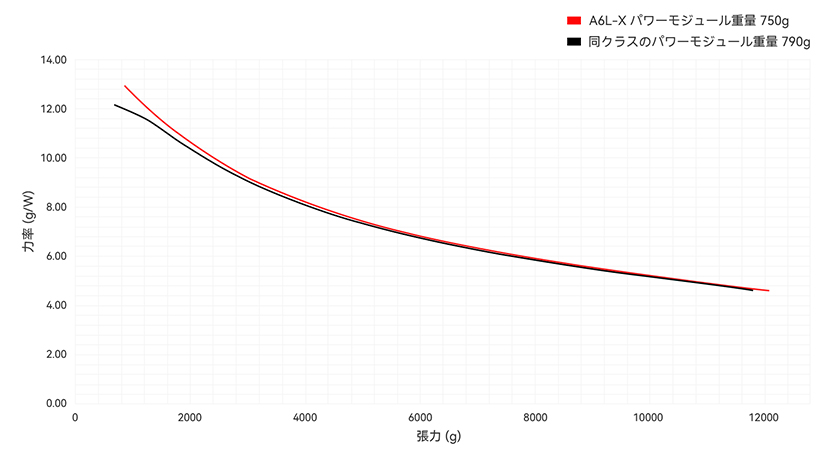

分析图

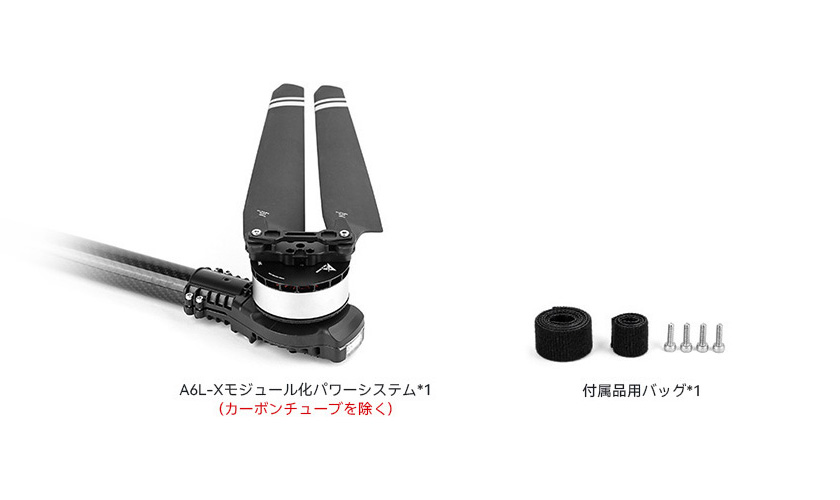

包装清单

使用本产品之前，请检查产品包装内是否包含以上所有物品。若有缺失，请及时联系在线客服或给我们留言：onlinesales@tmotor.com
