A8-X

モジュール化
動力システム

10L、16L植物保護ドローンの推奨ソリューション

A8-X

モータ

14S FOC 80A

電子式スピードコントローラー

MF3119P

プロペラ

A8-X推奨構成

搭載容積

10L

農業用クワッドコプター

搭載容積

16L

農業用ヘキサコプター

離陸重量

22~30kg

クワッドコプター

離陸重量

30~42kg

ヘキサコプター

工程図

基本仕様 Excelにエクスポート

モデル名	A8-X KV115	適用するカーボンチューブの直径	40mm
セット構成	A8-X (モータ)+14S FOC 80A (電子式スピードコントローラー)+MF3119P (プロペラ)	ワイヤー材質、ワイヤー番号、色	电源ケーブル：12#AWGレッド&ブラック信号ケーブル：5Pテフロンケーブル
推奨バッテリー	12~14S (LiPo)	ケーブル長さ	1100±5mm
単軸定格引張力	5~7kg	完成機重量（ケーブル、プロペラ込み）	1150±2%g
定格引張力	8.5g/W (7kg)	保護レベル	IPX6
最大引張力	19kg	使用環境温度	-20～55℃

モーターパラメータ
固定子サイズ	81*20mm	KV	115

プロペラパラメータ
仕様モデル	MF3119P	長さ	31インチ (784mm)

テスト仕様 Excelにエクスポート

型番	電圧(V)	アクセル点ル点(%)	電流(A)	張力 (g)	モー効率 (%)	総合力効果 (gf/W)	电机温度 (℃)
A8-X KV115 + 14S FOC 80A + MF3119P	46.09	30	1.68	1213	69	15.63	100 (環境温度:30)
	46.07	35	2.76	1784	74	14.01
	46.04	40	4.19	2469	78	12.81
	46	45	6.1	3272	81	11.66
	45.96	50	8.52	4178	82	10.67
	45.9	55	11.52	5176	83	9.78
	45.84	60	15.04	6234	84	9.05
	45.77	65	19.23	7379	84	8.38
	45.69	70	24.09	8574	84	7.79
	45.6	75	29.32	9768	84	7.31
	45.5	80	35.3	11025	83	6.86
	45.4	85	41.83	12299	83	6.48
	45.31	90	47.42	13327	82	6.2
	45.24	95	51.81	14080	82	6.01
	45.24	100	51.75	14058	82	6
モータ温度が80%アクセル点ル時にモータを3分間運転した場合のハウジング温度であ。 (当該データはT-MOTOR自社のプラットフォームで測定した結果であり、型番選択の参考までとし、最終的な解釈権はT-MOTORに帰属する。)
A8-X KV115 + 14S FOC 80A + MF3119P	59.99	30	2.52	2019	74	13.38	160 (環境温度:30)
	59.96	35	4.17	2978	78	11.91
	59.91	40	6.54	4137	80	10.55
	59.86	45	9.53	5421	82	9.51
	59.79	50	13.44	6902	83	8.59
	59.71	55	18.12	8476	83	7.83
	59.63	60	23.54	10093	83	7.19
	59.53	65	30.06	11863	83	6.63
	59.41	70	36.95	13560	82	6.18
	59.29	75	44.78	15305	81	5.76
	59.17	80	52.92	16935	80	5.41
	59.03	85	61.35	18482	79	5.1
	58.96	90	66.14	19294	78	4.95
	58.95	95	66.19	19257	78	4.94
	58.95	100	66.23	19215	77	4.92
モータ温度が80%アクセル点ル時にモータを3分間運転した場合のハウジング温度であ。 (当該データはT-MOTOR自社のプラットフォームで測定した結果であり、型番選択の参考までとし、最終的な解釈権はT-MOTORに帰属する。)

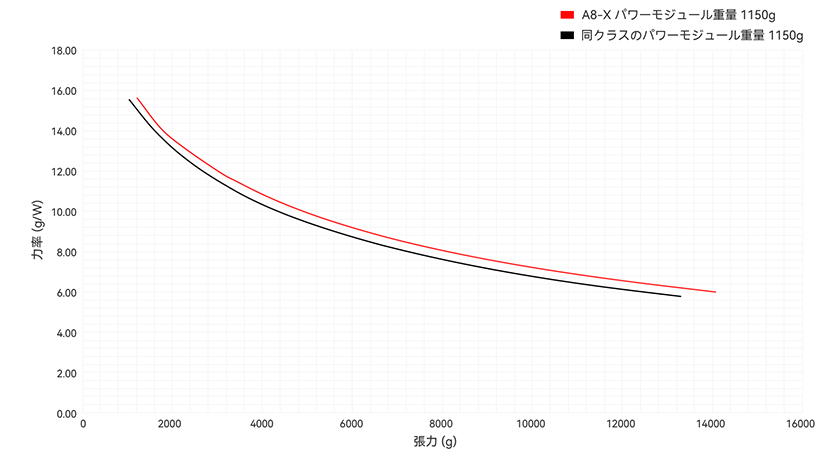

分析図

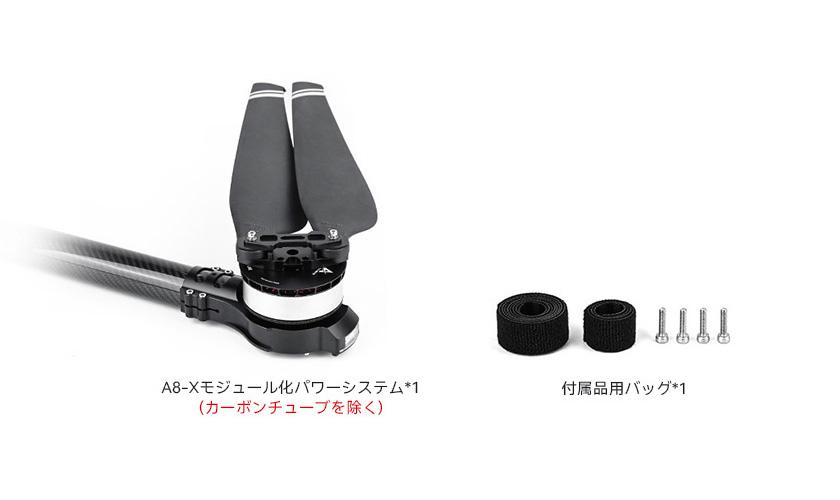

同梱リスト

本製品をご利用になられる前、製品のパッケージ内に全ての付属品が入っていることをご確認ください。不足している場合、オンラインカスタマーサービスまたはメールでお問合せください：onlinesales@tmotor.com
