| モデル名 | A12XL KV77 | 適用するカーボンチューブの直径 | 50mm |

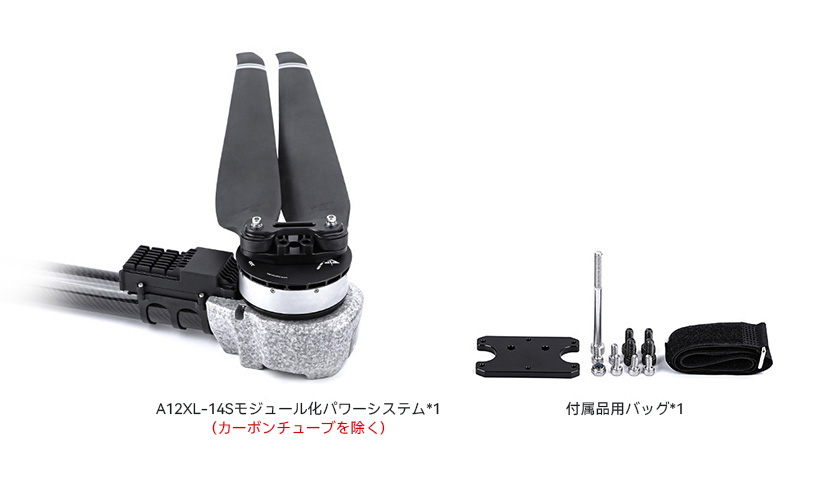

| セット構成 | A12XL-14S (モータ)+14S FOC 200A (電子式スピードコントローラー)+MF4918P (桨叶) | ワイヤー材質、ワイヤー番号、色 | 电源ケーブル：10#AWGレッド&ブラック 信号ケーブル：5Pテフロンケーブル |
| 推奨バッテリー | 12~14S (LiPo) | ケーブル長さ | 1700±5mm |
| 単軸定格引張力 | 20~22kg | 完成機重量（ケーブル、プロペラ込み） | 2800±2%g |
| 定格引張力 | 8.7g/W (21kg) | 保護レベル | IPX6 |
| 最大引張力 | 43.6kg | 使用環境温度 | -20～55℃ |
| モーターパラメータ | |||
| 固定子サイズ | 111*22mm | KV | 77 |
| 電子式スピードコントローラーパラメータ | |||
| アクセル点ルストローク範囲 | 1100~1940us | 最大電圧 | 61V |
| 通信方式 | DRONE CAN、 UAV CAN、 CUBE CAN | 最大電流(短時間持続) | 200A (オープン環境と温度≤60℃) |
| 制御方式 | PWM/CAN | BEC | / |
| プロペラパラメータ | |||
| 仕様モデル | MF4918P | 長さ | 49インチ (1244.6mm) |
| 型番 | 電圧(V) (V) | アクセル点 (%) | 電流 (A) | 張力 (g) | トルク (N*m) | 回転ス ピード | モー効率 (%) | 総合力効果 (gf/W) | 电机温度 (℃) | |
| A12XL KV77 + 14S FOC 200A + MF4918P | 54 | 30% | 9.80 | 7526 | 4.15 | 1092 | 89.90 | 14.30 | 173 (環境温度: 27.8) | |
| 35% | 14.72 | 10046 | 5.50 | 1249 | 90.80 | 12.70 | ||||
| 40% | 20.72 | 12653 | 6.90 | 1410 | 91.50 | 11.40 | ||||
| 45% | 28.18 | 15595 | 8.48 | 1560 | 91.40 | 10.30 | ||||
| 50% | 36.67 | 18627 | 10.07 | 1740 | 93.50 | 9.50 | ||||
| 55% | 46.38 | 21583 | 11.70 | 1860 | 91.90 | 8.70 | ||||
| 60% | 57.24 | 24530 | 13.36 | 1950 | 89.30 | 8.00 | ||||
| 65% | 70.08 | 27829 | 15.12 | 2100 | 89.20 | 7.50 | ||||
| 70% | 83.33 | 30804 | 16.73 | 2193 | 87.00 | 7.00 | ||||
| 75% | 98.18 | 33819 | 18.35 | 2280 | 84.40 | 6.50 | ||||
| 80% | 114.04 | 36613 | 19.93 | 2400 | 83.30 | 6.10 | ||||
| 85% | 131.55 | 39391 | 21.45 | 2463 | 80.00 | 5.70 | ||||
| 90% | 143.36 | 40907 | 22.29 | 2523 | 78.40 | 5.40 | ||||
| 95% | 160.09 | 42808 | 23.25 | 2607 | 75.90 | 5.10 | ||||
| 100% | 171.82 | 43604 | 23.72 | 2610 | 72.40 | 4.90 | ||||
| モータ温度が80%アクセル点ル時にモータを2分間運転した場合のハウジング温度であ。 (当該データはT-MOTOR自社のプラットフォームで測定した結果であり、型番選択の参考までとし、最終的な解釈権はT-MOTORに帰属する。) | ||||||||||

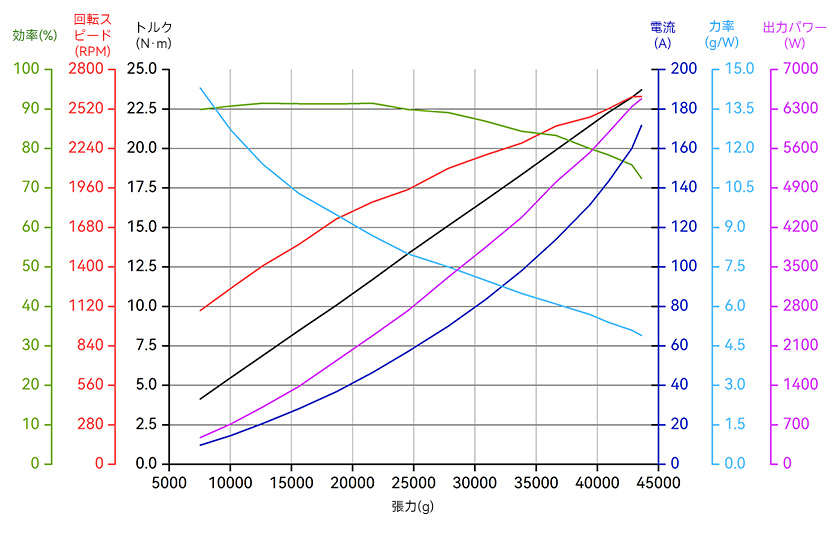

負荷曲線図
