| モデル名 | X-A12XL KV48 | 適用するカーボンチューブの直径 | 50mm |

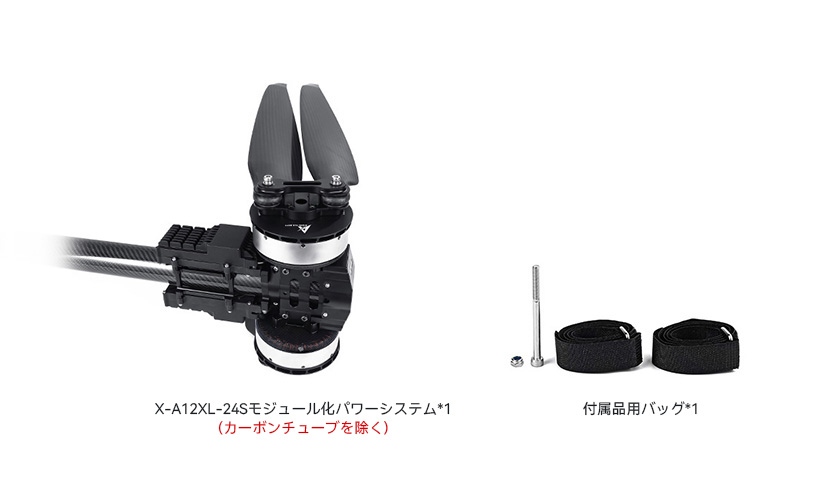

| セット構成 | X-A12XL-24S (モータ)+24S FOC 120A (電子式スピードコントローラー)+ PFZ4918P (桨叶) | ワイヤー材質、ワイヤー番号、色 | 电源ケーブル：10#AWGレッド&ブラック 信号ケーブル：5Pテフロンケーブル |
| 推奨バッテリー | 20~24S (LiPo) | ケーブル長さ | 1700±5mm |
| 単軸定格引張力 | 30~35kg | 完成機重量（ケーブル、プロペラ込み） | 5170±2%g |
| 定格引張力 | 7.5g/W (33kg) | 保護レベル | IPX6 |
| 最大引張力 | 73.3kg | 使用環境温度 | -20～55℃ |
| モーターパラメータ | |||
| 固定子サイズ | 111*22mm | KV | 48 |
| 電子式スピードコントローラーパラメータ | |||
| アクセル点ルストローク範囲 | 1100~1940us | 最大電圧 | 100V |
| 通信方式 | DRONE CAN、 UAV CAN、 CUBE CAN | 最大電流(短時間持続) | 120A (オープン環境と温度≤60℃) |
| 制御方式 | PWM/CAN | BEC | / |
| プロペラパラメータ | |||
| 仕様モデル | PFZ4918P | 長さ | 49インチ (1244.6mm) |
| 型番 | 電圧(V) (V) | アクセル点 (%) | 電流 (A) | 張力 (g) | トルク (N*m) | 回転ス ピード | モー効率 (%) | 総合力効果 (gf/W) | 电机温度 (℃) | |
| X-A12XL KV48 + 24S FOC 120A + PFZ4918P | 92 | 30% | 5.07 | 7420 | 4.22 | 977 | 92.01 | 15.80 | 91 (環境温度: 25) | |
| 35% | 9.94 | 11541 | 6.60 | 1218 | 91.33 | 12.52 | ||||
| 40% | 16.30 | 16370 | 9.33 | 1443 | 93.32 | 10.83 | ||||
| 45% | 24.80 | 21596 | 12.40 | 1657 | 93.57 | 9.39 | ||||
| 50% | 34.81 | 27426 | 15.62 | 1855 | 94.04 | 8.50 | ||||
| 55% | 47.78 | 33168 | 19.17 | 2045 | 92.67 | 7.49 | ||||
| 60% | 60.57 | 39149 | 22.63 | 2218 | 93.62 | 6.97 | ||||
| 65% | 76.49 | 45198 | 26.26 | 2381 | 92.31 | 6.37 | ||||
| 70% | 93.51 | 51268 | 29.83 | 2529 | 91.14 | 5.91 | ||||
| 75% | 110.97 | 57207 | 33.38 | 2666 | 90.58 | 5.56 | ||||
| 80% | 128.14 | 62620 | 36.77 | 2788 | 90.36 | 5.27 | ||||
| 85% | 143.96 | 67026 | 39.28 | 2875 | 88.62 | 5.02 | ||||
| 90% | 157.03 | 70549 | 41.36 | 2946 | 87.63 | 4.85 | ||||
| 95% | 167.96 | 73256 | 42.94 | 3000 | 86.65 | 4.71 | ||||
| 100% | 168.08 | 73343 | 42.94 | 3000 | 86.59 | 4.71 | ||||
| モータ温度が80%アクセル点ル時にモータを2分間運転した場合のハウジング温度であ。 (当該データはT-MOTOR自社のプラットフォームで測定した結果であり、型番選択の参考までとし、最終的な解釈権はT-MOTORに帰属する。) | ||||||||||

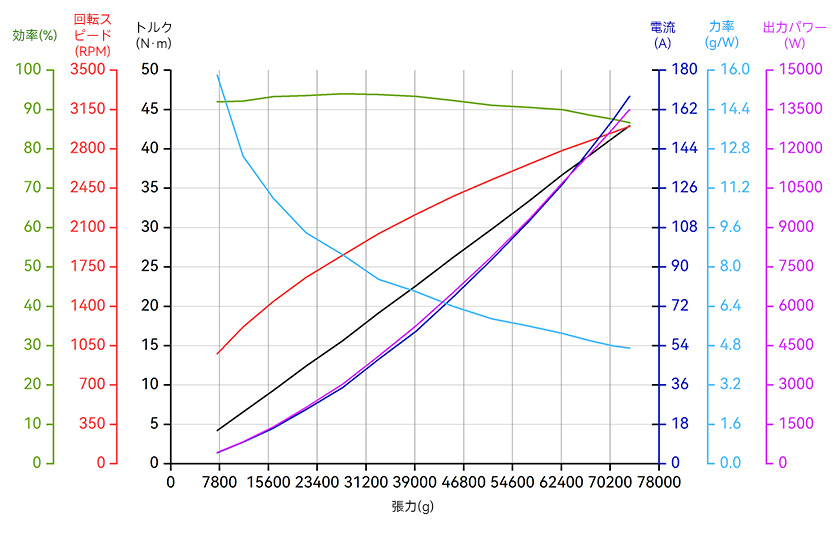

負荷曲線図
