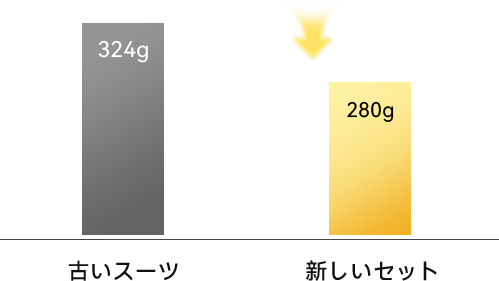

システム全体の重量
(モーター+プロペラ+ESC)
13%軽減
マルチローターの推奨方案
*注意：共軸構造を選ぶときは25％の損失を考慮する必要があります
| KV值 | 1000 | 運転規定電圧(Lipo) | 3~4S (4.2V一本)/12.6V-16V |
| 無負荷電流(10V) | 0.5A | 交互内部抵抗 | 140±10mΩ |
| 最大電流(180s) | 15A | 重量(ケーブルを含む) | 56±2g |
| 最大出力(180s) | 238W | 梱包重量 | / |
| AIR 20A 4IN1-パラメーター | |||
| サイズ(縦x横x高さ) | 37.3*41.5*1.6mm | 運転規定電圧(Lipo) | 2~4S |
| 继缥鼋流 | 20A | BEC | / |
| 瞬間鼋流(10s) | 30A | 重量(ケーブルを含む) | 8.1g |
| バナナプラグ | 30.5*30.5/φ4mm | アクセル信号周波数 | 50~400Hz |
| MF9545-性能参数 | |||
| 型番 | MF9545 | 使用環境温度 | -10℃ ~40℃ |
| 一枚の参考重量 | 3.36g | 保管温度 | 10℃ ~35℃ |
| 材質 | ナイロン＋ガラスファイバ | 保管湿度 | 65±20%RH |
| 表面処理工法 | 艶消し技術 | 最適回転速度 | 6000-7000 RPM |
| 属性カテゴリ | ポリマープロベラ | 限界推力 | 1.5kg |

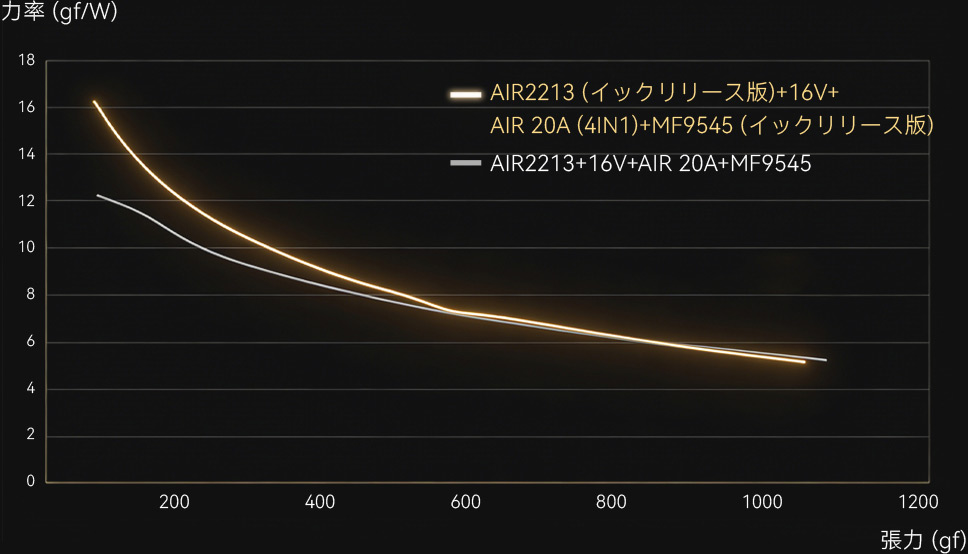

| 型番 | プロペラ | アクセル点 | 電圧 (V) | 張力 (g) | トルク (N*m) | 電流 (A) | 回転スピード | 入力パワー (W) | 力率 (g/W) | モータ温度 (℃) |
| AIR2213-KV1000 | MF9545 | 30% | 16.05 | 171 | 0.02 | 0.82 | 4055 | 13 | 13.06 | 47 (環境温度: 25) |
| 35% | 16.05 | 227 | 0.03 | 1.20 | 4653 | 19 | 11.85 | |||
| 40% | 16.05 | 287 | 0.04 | 1.66 | 5212 | 26 | 10.83 | |||
| 45% | 16.05 | 357 | 0.05 | 2.25 | 5801 | 36 | 9.94 | |||
| 50% | 16.05 | 427 | 0.05 | 2.92 | 6329 | 47 | 9.17 | |||
| 55% | 16.04 | 497 | 0.06 | 3.67 | 6828 | 58 | 8.51 | |||
| 60% | 16.03 | 573 | 0.07 | 4.54 | 7314 | 72 | 7.94 | |||
| 65% | 16.01 | 641 | 0.08 | 5.51 | 7754 | 88 | 7.31 | |||
| 70% | 16 | 724 | 0.09 | 6.49 | 8202 | 103 | 7.04 | |||
| 75% | 15.99 | 803 | 0.10 | 7.59 | 8631 | 120 | 6.68 | |||
| 80% | 15.97 | 883 | 0.11 | 8.84 | 9046 | 140 | 6.32 | |||
| 85% | 15.96 | 963 | 0.12 | 10.16 | 9441 | 160 | 6.02 | |||
| 90% | 15.94 | 1043 | 0.13 | 11.58 | 9824 | 182 | 5.73 | |||
| 95% | 15.93 | 1123 | 0.14 | 13.13 | 10191 | 206 | 5.45 | |||
| 100% | 15.92 | 1202 | 0.15 | 14.73 | 10539 | 230 | 5.22 | |||
| 注意：モータ温度は100%アクセル時モータが10分間運転した時の温度です。 (以上のデータは2017版テストプラットフォームによってテストした結果であり、その他型番の古いデータと横展開の比較はできず、参考のみとする) | ||||||||||
