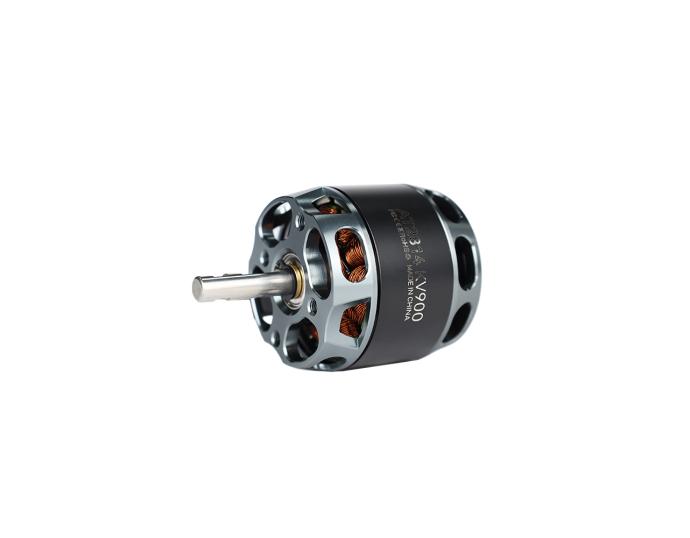

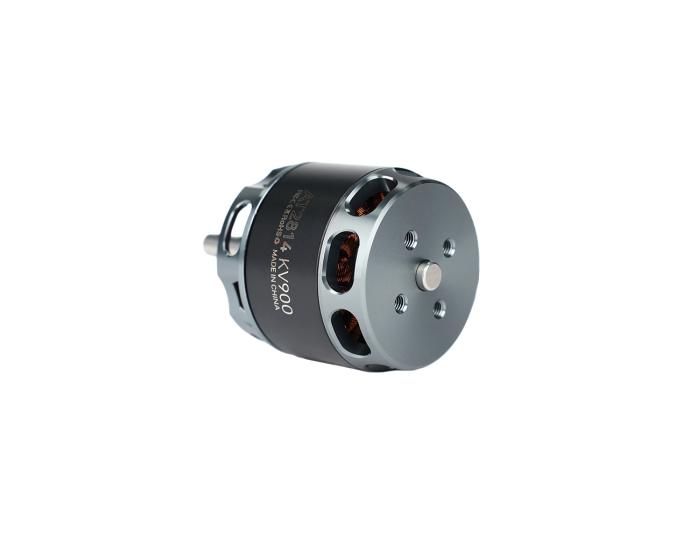

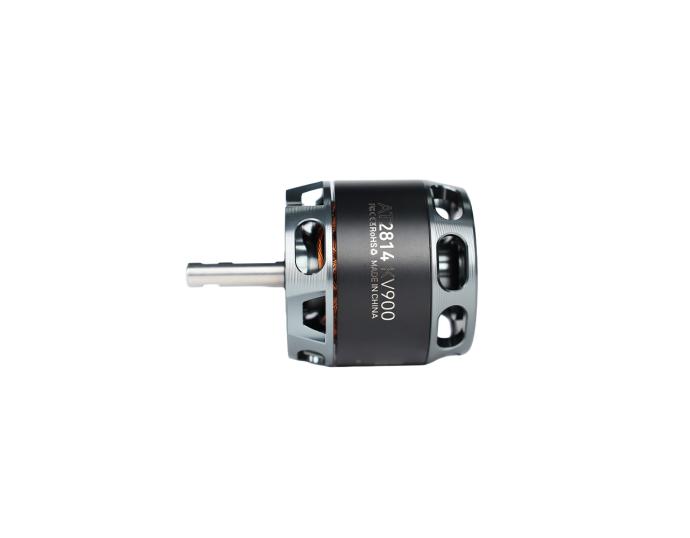

Name: AT2814 3D F3A Fixed Wing Long Shaft Brushless Motor -KV900/KV1050/KV1200_ATシリーズ固定翼用モーター_固定翼ドローン用モーター_固定翼ドローン動力_T-Motorストア | UAV・FPVドローンモーター、ESC、プロペラ
Brand: T-Motor
SKU: T-MOTOR000791
Price: 49.99 USD
Availability: InStock

詳細情報
技術スペック

人気商品

工程図


基本仕様

製品テスト型番	長軸KV900	モータ重量（ケーブルを含む）	108g
モータサイズ	Φ35.2*54.5mm	交互内部抵抗	82mΩ
導線規格	100mm	極スロット	12N14P
軸の径	IN：5mm OUT：5mm	運転規定電圧（Lipo）	3-4S
無負荷電流（10V）	1.2A	最大電流（180s）	45A
最大出力（180s）	650W

製品テスト型番	長軸KV1050	モータ重量（ケーブルを含む）	107g
モータサイズ	Φ35.2*54.5mm	交互内部抵抗	35mΩ
導線規格	100mm	極スロット	12N14P
軸の径	IN：5mm OUT：5mm	運転規定電圧（Lipo）	3-4S
無負荷電流（10V）	1.5A	最大電流（180s）	50A
最大出力（180s）	700W

製品テスト型番	長軸KV1200	モータ重量（ケーブルを含む）	108g
モータサイズ	Φ35.2*54.5mm	交互内部抵抗	26mΩ
導線規格	100mm	極スロット	12N14P
軸の径	IN：5mm OUT：5mm	運転規定電圧（Lipo）	3-4S
無負荷電流（10V）	1.8A	最大電流（180s）	55A
最大出力（180s）	800W

テスト仕様

型番	プロペラ	アクセル点	電圧（V）	電流（A）	入力パワー（W）	回転スピード（RPM）	トルク（N*m）	張力（g）	力率（g/W）	モータ温度
AT2814 長軸 KV900	APC 10*5.5	40%	15.19	6.54	99.39	6433	0.105	687	6.91	71 （環境温度）
		45%	15.17	7.72	117.10	6833	0.119	763	6.52
		50%	15.15	8.96	135.73	7179	0.134	857	6.31
		55%	15.12	10.24	154.86	7470	0.149	946	6.11
		60%	15.10	11.45	172.98	7775	0.162	1021	5.90
		65%	15.08	12.90	194.54	8086	0.172	1113	5.72
		70%	15.04	14.98	225.30	8515	0.197	1234	5.48
		75%	15.00	17.28	259.18	8915	0.218	1375	5.31
		80%	14.95	20.11	300.72	9356	0.242	1523	5.07
		85%	14.90	23.55	350.72	9791	0.272	1702	4.85
		90%	14.84	26.79	397.61	10216	0.295	1831	4.60
		95%	14.79	29.89	442.00	10464	0.321	1984	4.49
		100%	14.79	29.81	440.87	10453	0.319	1976	4.48
	APC 11*5.5	40%	15.18	6.83	103.71	6028	0.118	744	7.17	93 （環境温度）
		45%	15.16	8.18	123.93	6411	0.134	847	6.84
		50%	15.13	9.55	144.57	6750	0.150	946	6.55
		55%	15.11	10.93	165.20	7078	0.165	1037	6.28
		60%	15.08	12.68	191.16	7407	0.185	1154	6.04
		65%	15.04	15.03	226.09	7773	0.210	1305	5.77
		70%	14.99	17.61	264.01	8171	0.234	1456	5.51
		75%	14.95	20.26	302.96	8565	0.260	1598	5.27
		80%	14.89	23.65	352.30	8948	0.291	1781	5.06
		90%	14.77	31.16	460.18	9729	0.348	2099	4.56
		100%	14.72	34.23	503.64	9927	0.370	2216	4.40
	APC 12*6	40%	11.42	5.06	57.77	4348	0.087	523	9.05	68 （環境温度）
		45%	11.40	6.09	69.41	4651	0.101	604	8.70
		50%	11.39	7.15	81.41	4928	0.113	679	8.35
		55%	11.37	8.28	94.16	5164	0.126	756	8.03
		60%	11.35	9.50	107.84	5456	0.139	838	7.77
		65%	11.31	11.26	127.36	5753	0.159	951	7.47
		70%	11.28	13.36	150.67	6123	0.179	1069	7.10
		75%	11.24	15.83	177.89	6467	0.204	1210	6.80
		80%	11.20	18.43	206.33	6784	0.226	1334	6.47
		90%	11.09	24.46	271.34	7395	0.275	1613	5.95
		100%	11.05	27.02	298.67	7601	0.291	1720	5.76
	APC 13*6.5	40%	11.41	5.56	63.41	3943	0.105	578	9.11	82 （環境温度）
		45%	11.40	6.57	74.85	4177	0.116	651	8.70
		50%	11.38	7.74	88.06	4437	0.133	738	8.38
		55%	11.35	9.40	106.71	4770	0.153	850	7.96
		60%	11.31	11.68	132.11	5146	0.177	988	7.48
		65%	11.27	14.08	158.66	5465	0.205	1131	7.13
		70%	11.22	17.03	191.10	5803	0.232	1285	6.73
		75%	11.17	19.80	221.20	6082	0.259	1425	6.44
		80%	11.12	22.89	254.54	6355	0.287	1573	6.18
		90%	11.01	29.95	329.65	6886	0.337	1856	5.63
		100%	10.96	32.64	357.75	7047	0.357	1953	5.46
注意：モータ温度は100%アクセル時モータが3分間運転した時の温度です。（以上のデータは2017版テストプラットフォームによってテストした結果であり、その他型番の古いデータと横展開の比較はできず、参考のみとする）
AT2814 長軸 KV1050	APC 10*5.5	40%	15.15	8.71	131.99	7022	0.127	801	6.07	78 （環境温度）
		45%	15.12	10.45	157.93	7441	0.145	916	5.80
		50%	15.09	11.87	179.20	7764	0.160	1008	5.63
		55%	15.06	13.90	209.37	8182	0.180	1128	5.39
		60%	15.03	15.62	234.80	8511	0.197	1219	5.19
		65%	14.99	17.82	267.21	8876	0.214	1347	5.04
		70%	14.95	20.20	302.00	9332	0.232	1452	4.81
		75%	14.90	23.42	348.93	9763	0.261	1625	4.66
		80%	14.83	27.59	409.06	10268	0.291	1802	4.41
		90%	14.67	36.92	541.62	11133	0.352	2169	4.00
		100%	14.62	39.83	582.49	11297	0.370	2274	3.90
	APC 11*5.5	40%	15.14	9.26	140.21	6563	0.143	904	6.45	93 （環境温度）
		45%	15.11	11.13	168.14	6954	0.165	1033	6.14
		50%	15.07	13.12	197.78	7323	0.186	1158	5.85
		55%	15.04	15.13	227.55	7678	0.207	1287	5.66
		60%	14.99	17.70	265.35	8058	0.230	1430	5.39
		65%	14.94	20.90	312.22	8455	0.260	1600	5.13
		70%	14.89	23.91	356.01	8829	0.285	1749	4.91
		75%	14.81	28.74	425.55	9298	0.325	1979	4.65
		80%	14.73	33.27	490.09	9708	0.360	2172	4.43
		90%	14.57	43.03	627.03	10384	0.421	2503	3.99
		100%	14.52	46.09	669.24	10518	0.437	2553	3.82
	APC 12*6	40%	11.39	6.82	77.66	4719	0.105	632	8.13	57 （環境温度）
		45%	11.37	8.28	94.08	5080	0.122	727	7.73
		50%	11.34	9.72	110.24	5359	0.138	823	7.46
		55%	11.31	11.36	128.45	5639	0.153	915	7.12
		60%	11.28	13.38	150.96	5984	0.173	1036	6.87
		65%	11.24	15.83	177.87	6329	0.195	1169	6.57
		70%	11.19	18.58	207.95	6667	0.219	1309	6.29
		75%	11.14	21.79	242.75	6992	0.245	1464	6.03
		80%	11.07	25.81	285.74	7372	0.275	1632	5.71
		90%	10.95	32.90	360.35	7923	0.319	1894	5.26
		100%	10.90	36.08	393.28	8146	0.338	1988	5.05
	APC 13*6.5	40%	11.39	7.08	80.66	4188	0.119	672	8.33	79 （環境温度）
		45%	11.36	8.63	98.04	4503	0.140	770	7.86
		50%	11.33	10.53	119.33	4832	0.160	886	7.43
		55%	11.28	13.32	150.26	5216	0.189	1052	7.00
		60%	11.24	16.03	180.13	5569	0.215	1199	6.66
		65%	11.18	19.35	216.34	5921	0.245	1363	6.30
		70%	11.12	23.02	255.89	6264	0.272	1516	5.92
		75%	11.06	26.36	291.60	6526	0.299	1665	5.71
		80%	11.00	30.04	330.47	6781	0.323	1804	5.46
		90%	10.86	38.58	419.08	7283	0.379	2097	5.00
		100%	10.80	42.37	457.66	7430	0.399	2196	4.80
注意：モータ温度は100%アクセル時モータが3分間運転した時の温度です。（以上のデータは2017版テストプラットフォームによってテストした結果であり、その他型番の古いデータと横展開の比較はできず、参考のみとする）
AT2814 長軸 KV1200	APC 9*6	40%	15.10	11.63	175.60	8205	0.141	868	4.94	85 （環境温度）
		45%	15.06	13.82	208.07	8704	0.160	978	4.70
		50%	15.03	15.84	238.11	9162	0.177	1085	4.55
		55%	14.99	18.17	272.26	9519	0.195	1179	4.33
		60%	14.95	20.40	304.98	9844	0.213	1255	4.11
		65%	14.91	22.93	341.80	10207	0.234	1354	3.96
		70%	14.85	26.00	386.18	10630	0.258	1463	3.79
		75%	14.78	30.26	447.22	11085	0.289	1611	3.60
		80%	14.71	34.78	511.54	11611	0.320	1760	3.44
		90%	14.54	45.13	656.04	12479	0.379	2044	3.12
		100%	14.46	49.57	716.86	12788	0.402	2152	3.00
	APC 10*5.5	40%	15.08	12.35	186.32	7724	0.157	981	5.27	97 （環境温度）
		45%	15.05	14.40	216.68	8136	0.175	1093	5.04
		50%	15.00	17.11	256.71	8583	0.197	1240	4.83
		55%	14.96	19.78	295.95	8985	0.219	1370	4.63
		60%	14.91	22.58	336.63	9352	0.241	1497	4.45
		65%	14.87	25.20	374.61	9712	0.262	1620	4.33
		70%	14.80	29.08	430.36	10169	0.290	1779	4.13
		75%	14.72	33.92	499.21	10615	0.324	1982	3.97
		80%	14.64	38.94	569.96	11052	0.355	2169	3.81
		90%	14.44	50.56	730.26	11862	0.420	2519	3.45
		100%	14.37	54.64	785.36	12029	0.436	2616	3.33
	APC 10*5.5	40%	11.36	8.64	98.08	6337	0.102	635	6.47	66 （環境温度）
		45%	11.33	10.24	115.94	6707	0.116	722	6.23
		50%	11.30	11.84	133.77	7033	0.130	812	6.07
		55%	11.27	13.34	150.44	7366	0.142	888	5.90
		60%	11.25	14.79	166.46	7644	0.151	949	5.70
		65%	11.22	16.53	185.52	7926	0.165	1037	5.59
		70%	11.19	18.79	210.19	8265	0.179	1142	5.44
		75%	11.14	21.19	236.13	8607	0.199	1244	5.27
		80%	11.08	24.79	274.71	9078	0.222	1386	5.05
		90%	10.95	32.66	357.65	9880	0.268	1655	4.63
		100%	10.90	35.83	390.52	10077	0.285	1767	4.52
	APC 11*5.5	40%	11.35	9.00	102.12	5872	0.109	712	6.97	82 （環境温度）
		45%	11.32	10.79	122.12	6261	0.125	810	6.63
		50%	11.29	12.54	141.54	6577	0.140	905	6.39
		55%	11.25	14.42	162.26	6885	0.156	1004	6.19
		60%	11.22	16.37	183.64	7190	0.171	1101	5.99
		65%	11.17	19.15	213.97	7543	0.194	1238	5.79
		70%	11.13	21.68	241.32	7830	0.214	1354	5.61
		75%	11.06	25.69	284.19	8217	0.240	1515	5.33
		80%	11.00	29.55	325.09	8605	0.266	1670	5.14
		90%	10.86	37.99	412.68	9281	0.314	1949	4.72
		100%	10.80	41.64	449.82	9503	0.332	2044	4.54
注意：モータ温度は100%アクセル時モータが3分間運転した時の温度です。（以上のデータは2017版テストプラットフォームによってテストした結果であり、その他型番の古いデータと横展開の比較はできず、参考のみとする）

同梱リスト


本製品をご利用になられる前、製品のパッケージ内に全ての付属品が入っていることをご確認ください。不足している場合、オンラインカスタマーサービスまたはメールでお問合せください：onlinesales@tmotor.com
