工程图

产品型号 | E60-SKV170 | 外露线长 | 600mm |
机臂尺寸 | 130*86.2*78.5mm | 机臂重量(含线) | 570g |
槽极数 | 24N28P | 轴径 | IN:6mm |
空载电流(24V) | 1.2A | 工作额定电压(Lipo) | 6-12S |
相间内阻 | 80mΩ | IP等级 | / |
最大电流(180S) | 38A | 电调推荐 | FLAME 60A 12S |
最大功率(180S) | 1800W | 螺旋桨推荐 | MF2211 |
型号 | 桨 | 油门点 (%) | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 扭矩 (N.m) | 拉力 (g) | 力效 (g/W) | 电机温度 (℃) |
E60-SKV170(FLAME 60A 12S ) | MF2211 | 40% | 47.87 | 7.44 | 356 | 3340 | 0.82 | 3085 | 8.67 | 74 (环境温度: 25) |
45% | 47.80 | 9.30 | 445 | 3608 | 0.97 | 3613 | 8.13 | |||
50% | 47.76 | 11.40 | 544 | 3869 | 1.10 | 4143 | 7.61 | |||
55% | 47.69 | 13.85 | 660 | 4128 | 1.25 | 4713 | 7.14 | |||
60% | 47.65 | 16.02 | 763 | 4339 | 1.37 | 5198 | 6.81 | |||
65% | 47.57 | 18.75 | 892 | 4590 | 1.52 | 5765 | 6.46 | |||
70% | 47.49 | 21.79 | 1035 | 4801 | 1.68 | 6382 | 6.17 | |||
75% | 47.38 | 25.07 | 1188 | 5025 | 1.84 | 6991 | 5.89 | |||
80% | 47.28 | 28.50 | 1348 | 5238 | 1.99 | 7600 | 5.64 | |||
85% | 47.16 | 32.44 | 1530 | 5460 | 2.16 | 8248 | 5.39 | |||
90% | 47.07 | 36.24 | 1706 | 5662 | 2.31 | 8838 | 5.18 | |||
95% | 46.94 | 40.16 | 1885 | 5857 | 2.46 | 9424 | 5.00 | |||
100% | 46.75 | 47.32 | 2212 | 6152 | 2.70 | 10353 | 4.68 | |||
注意:电机温度为100%油门下电机运行10分钟的机壳温度。 (该数据由本公司自主平台测试所得,仅作为选型参考,最终解释权归本公司所有。) |
机臂 | 适配管径 | 电机 | KV | 默认电调 | 默认桨 | 可选配桨 | 可定制电调 |
501-X | 25mm/30mm | MN501-S | KV240 | ALPHA 60A 12S V1.2 | MF1503 | P15*5, FA15.2*5 | FLAME 60A 12S |
KV300 | ALPHA 40A 6S | MF2009 | P20*6, FA20.2*6.6 | ALPHA 60A 12S V1.2, AIR 40A | |||
KV360 | MF1806 | P18*6.1, FA18.2*5.9 | |||||
505-X | MN505-S | KV320 | ALPHA 60A 6S | MF2211 | P22*6.6, FA22.2*7.2 | FLAME 60A 12S | |
KV380 | MF1806 | P18*6.1, FA18.2*5.9 | |||||
601-X | MN601-S | KV170 | ALPHA 60A 12S V1.2 | MF2009 | P20*6, FA20.2*6.6 | FLAME 60A 12S | |
KV320 | ALPHA 60A 6S | P20*6, FA20.2*6.6 | |||||
605-X | MN605-S | KV170 | ALPHA 60A 12S V1.2 | MF2211 | P22*6.6, FA22.2*7.2 | FLAME 60A 12S | |
KV320 | ALPHA 60A 6S | ||||||
701-X | MN701-S | KV135 | ALPHA 80A 12S Round | MF2614 | P24*7.2-10mm Hole, G24*7.8, FA24.2*7.9 | / | |
705-X | MN705-S | KV125 | ALPHA 80A 12S Round | MF2614 | G26*8.5, FA26.2*8.5 | / | |
U8Ⅱ-X U8 Lite-X XU8-X | U8Ⅱ U8 Lite XU8 | KV85 | ALPHA 60A 12S V1.2 | MF2815 | G28*9.2, FA28.2*9.2 | FLAME 60A 12S | |
KV100 | |||||||
KV150 | ALPHA 60A 6S | ||||||
KV190 | |||||||
6007Ⅱ-X | 25mm/28mm | 6007Ⅱ | KV160 | ALPHA 60A 12S V1.2 | MF2211 | FA22.2*7.2, NS22*6.6, P22*6.6 | FLAME 60A 12S |
KV320 | ALPHA 60A 6S | ||||||

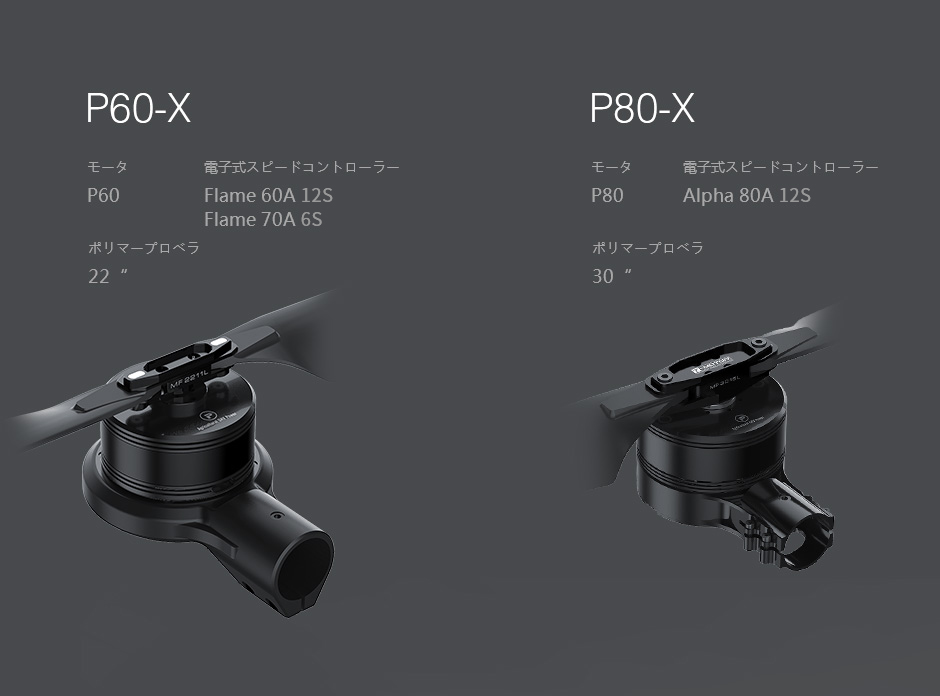

P60-X | 25mm/30mm | P60 | KV170 | FLAME 60A 12S | MF2211 | P22*6.6, G22*7.2 | / |
P80-X | 30mm/35mm 或40mm (请选择管径) | P80 | KV100/KV120 | ALPHA 80A 12S | MF3016 | P30*10, G30*10.5 | FLAME 80A 12S, FLAME 100A 14S |
X-501 | 25mm/30mm | MN501-S | KV240 | ALPHA 60A 12S V1.2 | P15*5 | / | FLAME 60A 12S |
KV300 | ALPHA 40A 6S | P20*6 | / | ALPHA 60A 6S, AIR 40A | |||
KV360 | P18*6.1 | / | |||||
X-505 | MN505-S | KV320 | ALPHA 60A 6S | P22*6.6 | / | FLAME 60A 12S | |
KV380 | P18*6.1 | / | |||||
X-601 | MN601-S | KV170 | ALPHA 60A 12S V1.2 | P20*6 | / | FLAME 60A 12S | |
KV320 | ALPHA 60A 6S | / | |||||
X-605 | MN605-S | KV170 | ALPHA 60A 12S V1.2 | P22*6.6 | / | FLAME 60A 12S | |
KV320 | ALPHA 60A 6S | / | |||||
X-U8Ⅱ X-U8 Lite | U8Ⅱ U8 Lite | KV85 | ALPHA 60A 12S V1.2 | G28*9.2 | / | FLAME 60A 12S | |
KV100 | / | ||||||
KV150 | ALPHA 60A 6S | / | |||||
KV190 | / | ||||||
X-701 | 30mm/35mm | MN701-S | KV135 | ALPHA 80A 12S Round | P24*7.2 -10mmHole | G24*7.8 | / |
X-705 | MN705-S | KV125 | ALPHA 80A 12S Round | G26*8.5 | / | / | |
* 成对买 |
