工程図

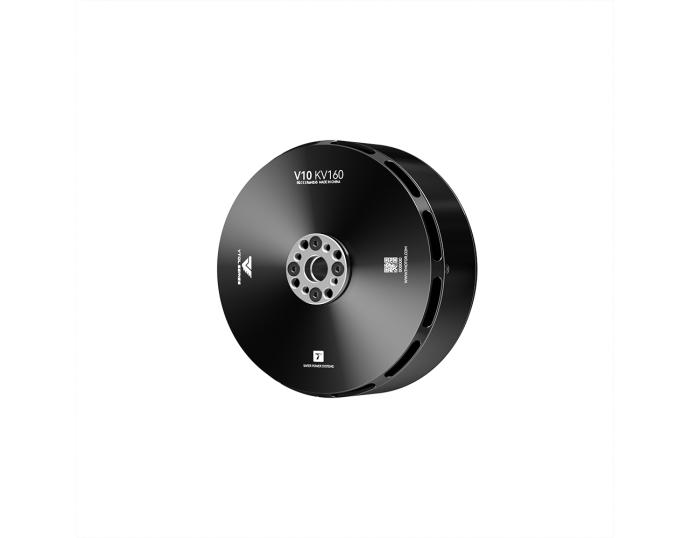

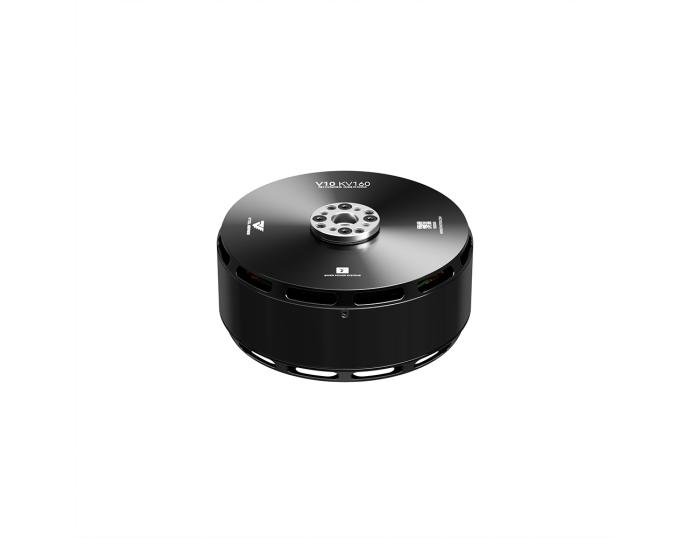

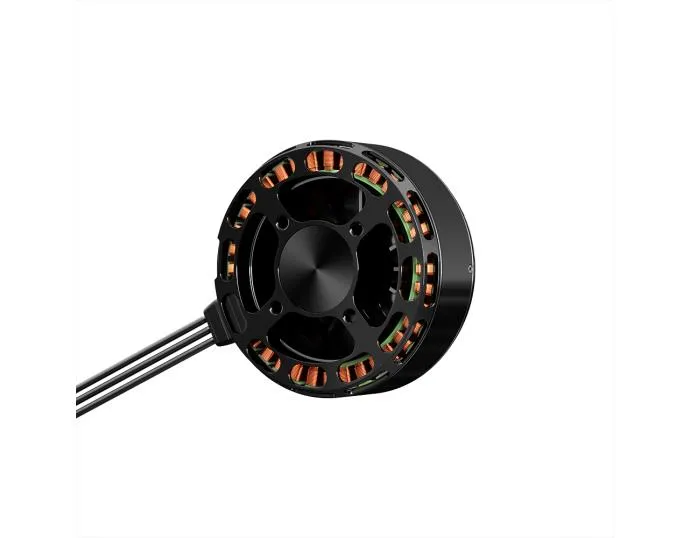

モータ型番/KV値 | V10 KV160 | 磁石耐温度ランク | Eレベル 180℃ |
モータ外観サイズ(mm) | Φ55.6*38.9 | シリコンワイヤー仕様x長さ(mm) | 16AWG*600 |
固定子工法 | 錆防止処理、耐180℃高温塗布 | エナメル線耐温度ランク | Cレベル 220℃ |
極スロット | 36N42P | コイル耐圧 | 500V/5s |
モータ軸径(mm) | IN:6 OUT:4 | 回転子ダイナミックバランス標準 | ≤5mg |
ベアリング型番 | 輸入6202ZZベアリング | 防塵防水レベル | IP35 |

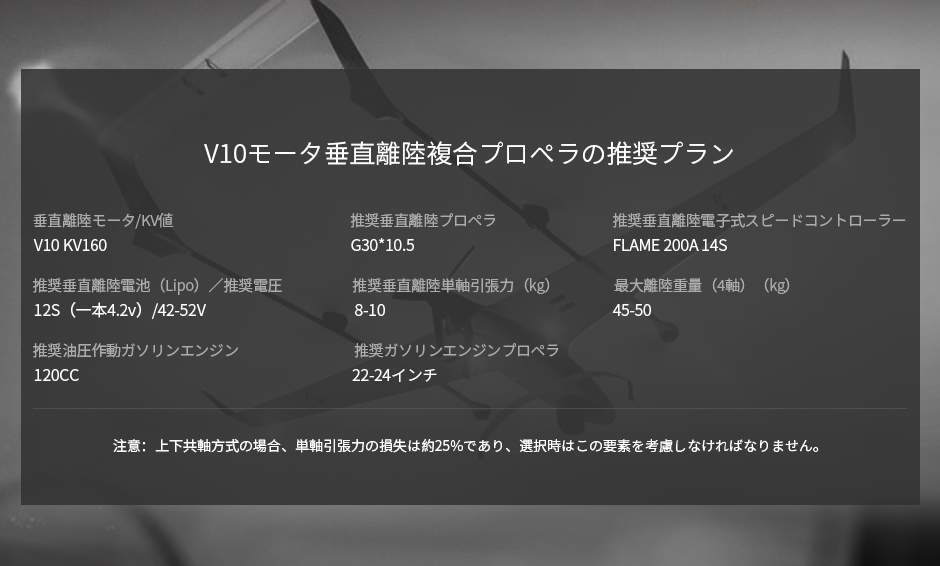

テスト型番 | KV160 | 電池(Lipo)/推奨電圧 | 12S(一本4.2V)/42-52V |
無負荷電流(18V) | 4.4A | 推奨電子式スピードコントローラー | FLAME 200A 14S |
最大電流(180s) | 155A/180s 持続 | 推奨プロペラ | G30*10.5 |
最大出力(180s) | 7000W/180s持続 | モータ重量(g) | ケーブル込み重量865g |
ケーブル込み内部抵抗 | 12 | 梱包重量(g) | 1230g |
型番 | プロペラ | アクセ ル点 | 電圧 (V) | 張力 (g) | トルク (N*m) | 電流 (A) | 回転ス ピード | 出力パ ワー (W) | 力率 (g/W) | モータ 温度 (℃) |
V10 KV160 | T-MOTOR | 40% | 47.55 | 5060 | 1.67 | 13.07 | 2562 | 621.35 | 8.15 | 127℃ |
45% | 47.43 | 6654 | 2.19 | 18.84 | 2929 | 893.77 | 7.45 | |||
50% | 47.33 | 8000 | 2.62 | 24.17 | 3199 | 1143.89 | 6.99 | |||
55% | 47.20 | 9465 | 3.10 | 30.78 | 3470 | 1452.91 | 6.51 | |||
60% | 47.06 | 10985 | 3.60 | 37.97 | 3724 | 1787.01 | 6.15 | |||
65% | 46.71 | 12420 | 4.06 | 46.13 | 3943 | 2154.98 | 5.76 | |||
70% | 46.60 | 13912 | 4.55 | 53.58 | 4155 | 2496.49 | 5.57 | |||
75% | 46.42 | 15575 | 5.10 | 63.45 | 4386 | 2945.13 | 5.29 | |||
80% | 46.21 | 17377 | 5.68 | 74.60 | 4621 | 3447.20 | 5.04 | |||
90% | 45.81 | 21004 | 6.91 | 100.19 | 5074 | 4589.40 | 4.58 | |||
100% | 45.23 | 25171 | 8.35 | 134.53 | 5539 | 6084.92 | 4.14 | |||
T-MOTOR G30*10.5 | 40% | 47.48 | 5816 | 1.99 | 15.29 | 2512 | 726.02 | 8.01 | HOT | |
45% | 47.42 | 7276 | 2.48 | 20.26 | 2797 | 960.91 | 7.57 | |||
50% | 47.24 | 9186 | 3.15 | 28.46 | 3138 | 1344.32 | 6.83 | |||
55% | 47.08 | 10865 | 3.73 | 36.14 | 3397 | 1701.42 | 6.39 | |||
60% | 46.79 | 12523 | 4.30 | 44.44 | 3628 | 2079.35 | 6.02 | |||
65% | 46.64 | 14339 | 4.93 | 54.27 | 3864 | 2531.14 | 5.67 | |||
70% | 46.49 | 15824 | 5.45 | 63.16 | 4057 | 2936.51 | 5.39 | |||
75% | 46.25 | 17565 | 6.09 | 74.56 | 4263 | 3448.38 | 5.09 | |||
80% | 46.03 | 19445 | 6.74 | 87.05 | 4485 | 4006.83 | 4.85 | |||
90% | 45.52 | 23571 | 8.17 | 117.00 | 4901 | 5325.58 | 4.43 | |||
100% | 44.82 | 27976 | 9.75 | 155.92 | 5318 | 6988.97 | 4.00 | |||
モータ温度が80%アクセル時にモータを10分間運転した場合のハウジング温度であ。 (当該データはT-MOTOR自社のプラットフォームで測定した結果であり、型番選択の参考までとし、最終的な解釈権はT-MOTORに帰属する。) |
