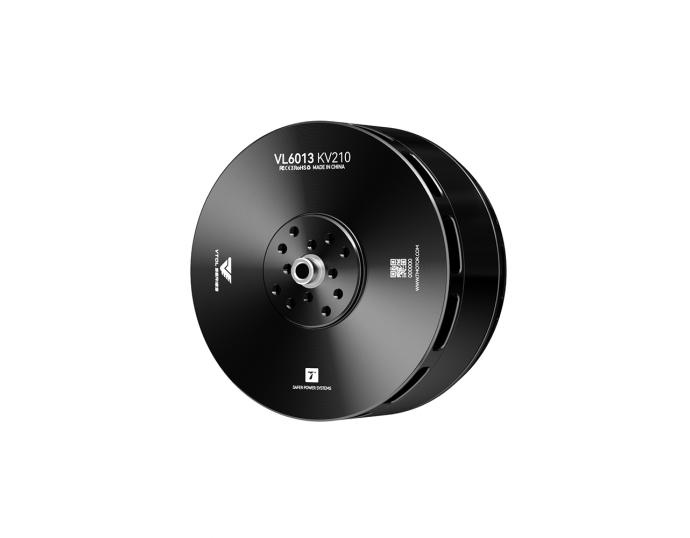

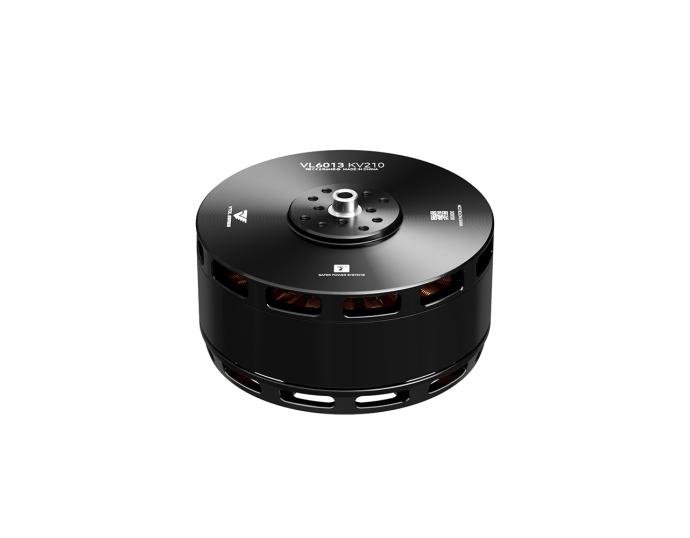

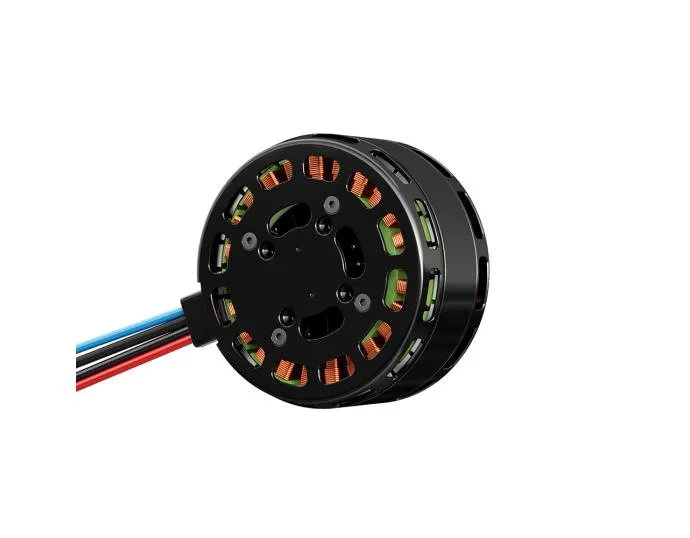

| モータ型番 | VL6013 | エナメル線の絶縁レベル | 180℃ |
| モータ外観サイズ | Φ68.8*39.4mm | ワイヤー仕様*長さ | シリコーンワイヤー 14# 600mm |
| 固定子 | 耐150℃高温塗布 | エナメルワイヤーの耐温等級 | 220℃ |
| 極スロット数 | 24N28P | コイル耐電圧 | 1000V/5s |
| モータ軸の径 | IN: 6 OUT: 6 | 回転子ダイナミックバ ランス標準 | ≤10mg |
| ベアリング型番 | 輸入626ベアリング | 防塵防水レベル | IPX5 |
| 遠心式放熱方法 | YES | 梱包サイズ | 135*104*50mm |
| 型番 | VL6013 | ＫＶ値 | 210 |
| 運転規定電圧 (LiPo) | 12S | 無負荷電流 (10V) | 1.5A |
| 交互内部抵抗(25℃) | 50mΩ | 最大電流 | 70A |
| 最大持続電力 (180s) | 1000W | 使用環境温度 | -30℃～55℃ |
| 最大張力 | 13.1kg | モータ重量(ケーブルを含む) | 388g |
| 電子式スピードコントローラー仕様 | |||
| 型番 | V80A | 制御方式 | PWM/CAN |
| 最大電圧 | 60V | 通信方式 | DRONE CAN/UAV CAN |
| 最大電流 (10s) | 80A (一定の放熱条件で) | プロペラ調整方式 | 電動固定翼プロペラ |
| 最大持続電流 | 40A (一定の放熱条件で) | エンコーダ線 | シールドワイヤー-黒 -24AWG-5C-450±10mm -M6航空ヘッド |
| 待機電力消耗 | ≤50mA | 出力線 | シリコンワイヤー-オレン ジ-14AWG-110±10mm |
| アクセルストローク範囲 | 1040~1940us (固定) | 入力線 | シリコーンワイヤー-赤/黒 -12AWG-180±10mm |
| アクセル更新周波数 | 50~500Hz | 信号ケープル | シールドワイヤー-ブラック -OD4.2-5C-450±10mm -JP-3P*2-ブラックブランク -緑黄灰 |
| アクセル反応スピード | 300ms | 重量(クープルを含む) | 110g |
| プロペラ仕様 | |||
| 型番 | VZ22*7.4 インチ (558.8*188.0mm) | 一枚の参考重量 | 45±2g |
| 型番 | アクセル点 | 電圧 (V) | 張力 (gf) | トルク (N·m) | 電流 (A) | 回転ス ピード | 入力パワー (W) | 力率 (gf/W) | モータ温度 (℃) | |
| VL6013 KV210 + V80A 14S + VZ22*7.4 | 30% | 50.96 | 1543 | 0.39 | 2.98 | 2592 | 152 | 10.17 | / (環境温度: 25) | |
| 35% | 50.94 | 2152 | 0.54 | 4.53 | 3038 | 231 | 9.33 | |||
| 40% | 50.94 | 2862 | 0.71 | 6.57 | 3477 | 335 | 8.55 | |||
| 45% | 50.93 | 3662 | 0.90 | 9.17 | 3908 | 467 | 7.84 | |||
| 50% | 50.95 | 4543 | 1.12 | 12.37 | 4331 | 630 | 7.21 | |||
| 55% | 50.93 | 5508 | 1.35 | 16.25 | 4744 | 827 | 6.66 | |||
| 60% | 50.92 | 6553 | 1.61 | 20.84 | 5147 | 1061 | 6.18 | |||
| 65% | 50.92 | 7670 | 1.88 | 26.26 | 5539 | 1337 | 5.74 | |||
| 70% | 50.91 | 8859 | 2.17 | 32.60 | 5925 | 1660 | 5.34 | |||
| 80% | 50.90 | 10107 | 2.48 | 40.08 | 6301 | 2040 | 4.95 | |||
| 90% | 50.84 | 11412 | 2.81 | 48.81 | 6657 | 2481 | 4.60 | |||
| 100% | 50.75 | 12695 | 3.14 | 59.08 | 6994 | 2998 | 4.23 | |||
| VL6013 KV210 + V80A 14S + VZ22*7.4 | 30% | 44.56 | 1205 | 0.31 | 2.43 | 2288 | 108 | 11.12 | / (環境温度: 25) | |
| 35% | 44.53 | 1672 | 0.42 | 3.65 | 2682 | 163 | 10.29 | |||
| 40% | 44.52 | 2226 | 0.55 | 5.24 | 3071 | 233 | 9.55 | |||
| 45% | 44.53 | 2847 | 0.70 | 7.30 | 3455 | 325 | 8.76 | |||
| 50% | 44.52 | 3535 | 0.87 | 9.80 | 3831 | 436 | 8.10 | |||
| 55% | 44.50 | 4292 | 1.05 | 12.81 | 4203 | 570 | 7.53 | |||
| 60% | 44.51 | 5108 | 1.25 | 16.42 | 4593 | 731 | 6.99 | |||
| 65% | 44.52 | 5989 | 1.47 | 20.65 | 4925 | 919 | 6.52 | |||
| 70% | 44.49 | 6933 | 1.70 | 25.58 | 5273 | 1138 | 6.09 | |||
| 80% | 44.45 | 8952 | 2.20 | 37.80 | 5957 | 1680 | 5.33 | |||
| 90% | 44.35 | 11300 | 2.79 | 55.19 | 6636 | 2448 | 4.62 | |||
| 100% | 44.32 | 12889 | 3.19 | 71.58 | 7048 | 3173 | 4.06 | |||
| ご注意: モーター温度は電圧44.4・アクセル75%で10分間動作させる場合のモーターハウジング温度です。 （以上のデータは2017版テストプラットフォームによってテストした結果であり、その他型番の古いデータと横展開の比較はできず、 参考のみとする） | ||||||||||
