СИСТЕМА
ПИТАНИЯ СЕРИИ VL

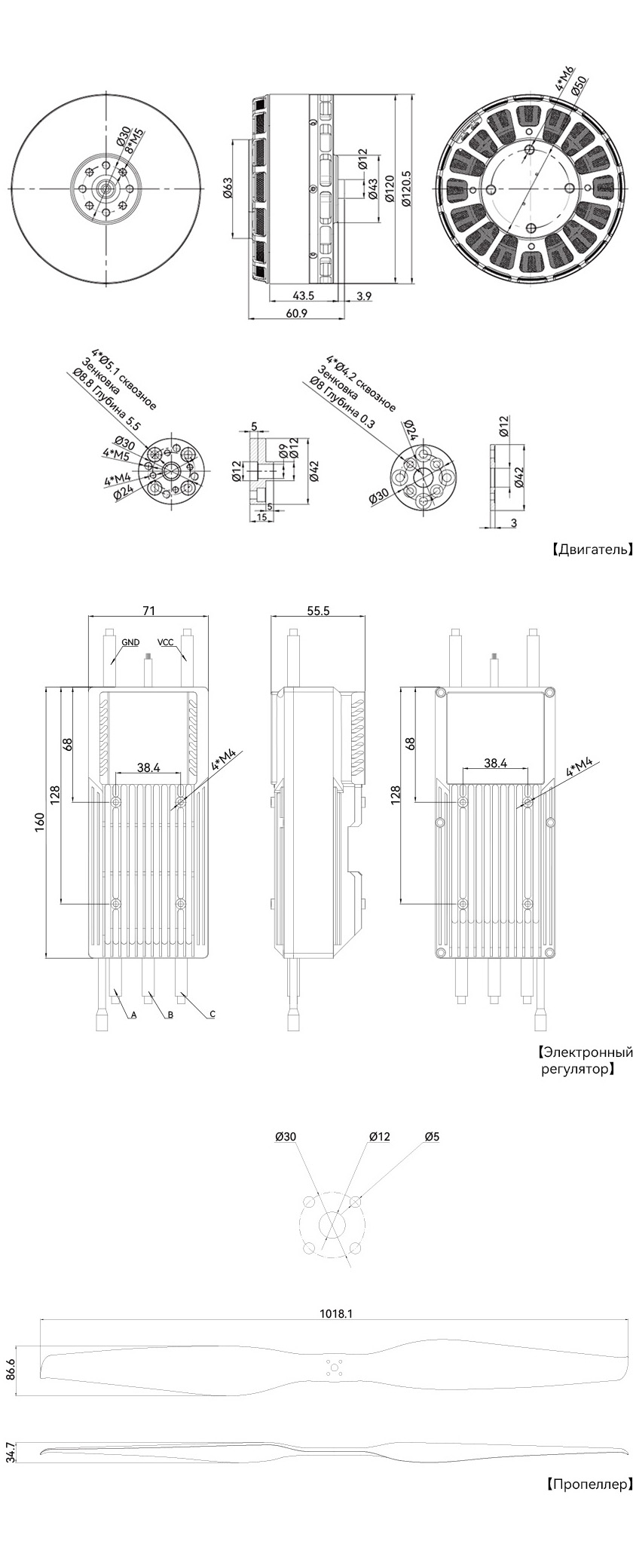

VL1155
KV65

Двигатель

VL200A

Электронный
регулятор

VA40

Пропеллер

Неподвижные весла
быстрые и экономичные

Быстроходный

(второй неподвижный винт) Неподвижный винт с нестандартным углом наклона 360° позволяет эффективно избежать турбулентности, вызванной вращением несущего винта, и гарантировать, что аэродинамическая компоновка самолета не будет затронута, тем самым повышая безопасность полета.

Экономичный (Адаптивный гребной винт)

В соответствии с изменением внешней силы, ESC может регулировать ток для управления фиксированным крутящим моментом винта, снижения энергопотребления и тепловыделения, а также достижения эффекта энергосбережения.

*The power consumption of propeller locking of the motor is approximately 10W.

IP45

Недавно добавленная пылезащитная сетка в сочетании с оптимизированной конструкцией двигателя повысила уровень защиты IP до IP45, эффективно блокируя проникновение пыли и обеспечивая изоляционные характеристики и срок службы обмотки.

Мониторинг температуры
в режиме
реального времени

Даже в условиях высокой нагрузки работа двигателя остается стабильной и контролируемой.

Рекомендованный

24S

Рекомендуемое
напряжение

57kg

Максимальное
растягивающее
усилие по одной оси

90~105kg
кг композитное крыло

Рекомендуемая
взлетная масса
(квадроциллятор)

тип	VL1155 KV65	Уровень изоляции эмалированного провода	180℃
Габарит двигателя	Φ120.5*60.9mm	Спецификация провода*Длина	Эмалированный провод 150mm
Статор	стойкость к термостойким покрытиям при 150℃	Температурная стойкость эмалированной проволоки	200℃
Число плюса паза	36N40P	Змеевик устойчив к давлению	1000V/5s
Диаметр вала двигателя	IN: 15OUT: 10	Стандарт динамического баланса ротора	≤20mg
Тип подшипника	Импортный подшипник 6002	Уровень пылезащиты, гидроизоляции	IPX5
Метод центробежной теплоотдачи	YES	Paзmep упаковки	28217280mm

тип	VL1155	KV (RPM/V)	65
Номинальное рабочее напряжение (LiPo)	24S	Холостой ток (15V)	2.4A
Межфазное сопротивление (25℃)	21.5mΩ	Максимальный ток	161A
Максимальная непрерывная мощность (180s)	3300W	Temпepaтypa окружаютщей среды при использовании	-30～55℃
максимальное натяжениe	57kg	Вес двигателя (с проводом)	1420g

Электронный регулятор параметры
тип	VL200A 24S	Режим управления	PWM/CAN
Максимальное напряжение	108V	Методы коммуникации	CAN
Максимальный ток (10s)	200A (Открытая среда и температура≤60℃)	Исправлен режим весла	Электронный стационарный гребной винт
Максимальный продолжительный ток	120A (При определенных условиях рассеивания тепла)	Линия энкодеров	M6-4 Flugzeugkopf-450±10mm
Standby-Leistung	≤15mA	Выходная линия	Силиконовая нить- черный-8AWG-240± 10mm
Bereich des Gashebelhubs	1100~1940us (неподвижный)	Входная линия	Силиконовая нить- красный/черный- 8AWG-1920±15mm
Aktualisierungsfrequenz des Gashebels	50~500Hz	Signalleitung	Экранированная проволока-черная- OD4.2-5C-1980± 15mm-JP-3P*2
Ansprechgesch- windigkeit desGashebels	300ms	Gewicht (Inkl. Draht)	530g

Электронный регулятор параметры
тип	VZ4016.1 дюйм (1016408.9mm)	Cправочный однолистовой вeс	208g

тип	Напряже- ние (В)	Точка дросселя	Натяже- ние (г)	Крутящий момент (Н·м)	Ток (A)	Скорость вращения (RPM)	Входная мощность (Вт)	Эффект силы (г/Вт)	Температура двигателя (℃)
VL1155 KV65 + VL200A 24S + VZ40*16.1	88.8	30%	8381	4.03	9.55	1675	848	9.89	112 (температура окружающей среды: 25)
		35%	11109	5.28	14.12	1917	1253	8.87
		40%	13918	6.60	19.51	2158	1733	8.03
		45%	17346	8.18	26.57	2395	2362	7.35
		50%	21205	9.96	35.41	2627	3149	6.73
		55%	25384	11.92	46.08	2862	4111	6.17
		60%	29536	13.93	58.02	3077	5168	5.72
		65%	34027	16.02	71.63	3288	6377	5.34
		70%	38565	18.18	87.61	3487	7804	4.94
		75%	42963	20.40	104.97	3681	9392	4.58
		80%	46531	22.12	120.63	3823	10721	4.34
		85%	48946	23.24	131.61	3914	11689	4.19
		90%	51623	24.55	144.99	4010	12866	4.01
		95%	54183	25.79	158.93	4099	14075	3.85
		100%	55265	26.39	166.36	4140	14739	3.75
VL1155 KV65 + VL200A 24S + VZ40*16.1	100	30%	10459	5.02	11.92	1896	1192	8.78	/
		35%	13986	6.64	17.58	2166	1757	7.96
		40%	17956	8.47	24.86	2432	2486	7.22
		45%	22342	10.48	34.10	2691	3410	6.55
		50%	27029	12.69	45.05	2941	4507	6.00
		55%	32049	15.09	58.16	3190	5824	5.50
		60%	36999	17.45	72.49	3416	7252	5.10
		65%	41892	19.86	90.25	3627	9025	4.64
		70%	46361	22.10	107.03	3818	10705	4.33
		75%	50548	24.12	124.62	3972	12475	4.05
		80%	53598	25.59	140.63	4091	14075	3.81
		85%	54992	26.34	148.64	4146	14789	3.72
		90%	56871	27.22	158.46	4204	15806	3.60
		100%	57036	27.29	161.83	4214	16141	3.53
Примечание: температура двигателя — это температура катушки двигателя, работающего в течение 10 минут при напряжении 88.8 В и тяговом усилии 26 кг. （Эти данные проверены независимой платформой T-MOTOR и используются только в качестве ориентира для выбора модели. Окончательное право на интерпретацию принадлежит T-MOTOR. ）
