СИСТЕМА
ПИТАНИЯ СЕРИИ VL

VL1380
KV60

Двигатель

VL300A

Электронный
регулятор

VZ45

Пропеллер

Неподвижные весла
быстрые и экономичные

Быстроходный

(второй неподвижный винт) Неподвижный винт с нестандартным углом наклона 360° позволяет эффективно избежать турбулентности, вызванной вращением несущего винта, и гарантировать, что аэродинамическая компоновка самолета не будет затронута, тем самым повышая безопасность полета.

Экономичный (Адаптивный гребной винт)

В соответствии с изменением внешней силы, ESC может регулировать ток для управления фиксированным крутящим моментом винта, снижения энергопотребления и тепловыделения, а также достижения эффекта энергосбережения.

*The power consumption of propeller locking of the motor is approximately 10W.

IP45

Недавно добавленная пылезащитная сетка в сочетании с оптимизированной конструкцией двигателя повысила уровень защиты IP до IP45, эффективно блокируя проникновение пыли и обеспечивая изоляционные характеристики и срок службы обмотки.

Мониторинг температуры
в режиме
реального времени

Даже в условиях высокой нагрузки работа двигателя остается стабильной и контролируемой.

Рекомендованный

24S

Рекомендуемое
напряжение

83kg

Максимальное
растягивающее
усилие по одной оси

140~150kg
кг композитное крыло

Рекомендуемая
взлетная масса
(квадроциллятор)

тип	VL1380 KV60	Уровень изоляции эмалированного провода	180℃

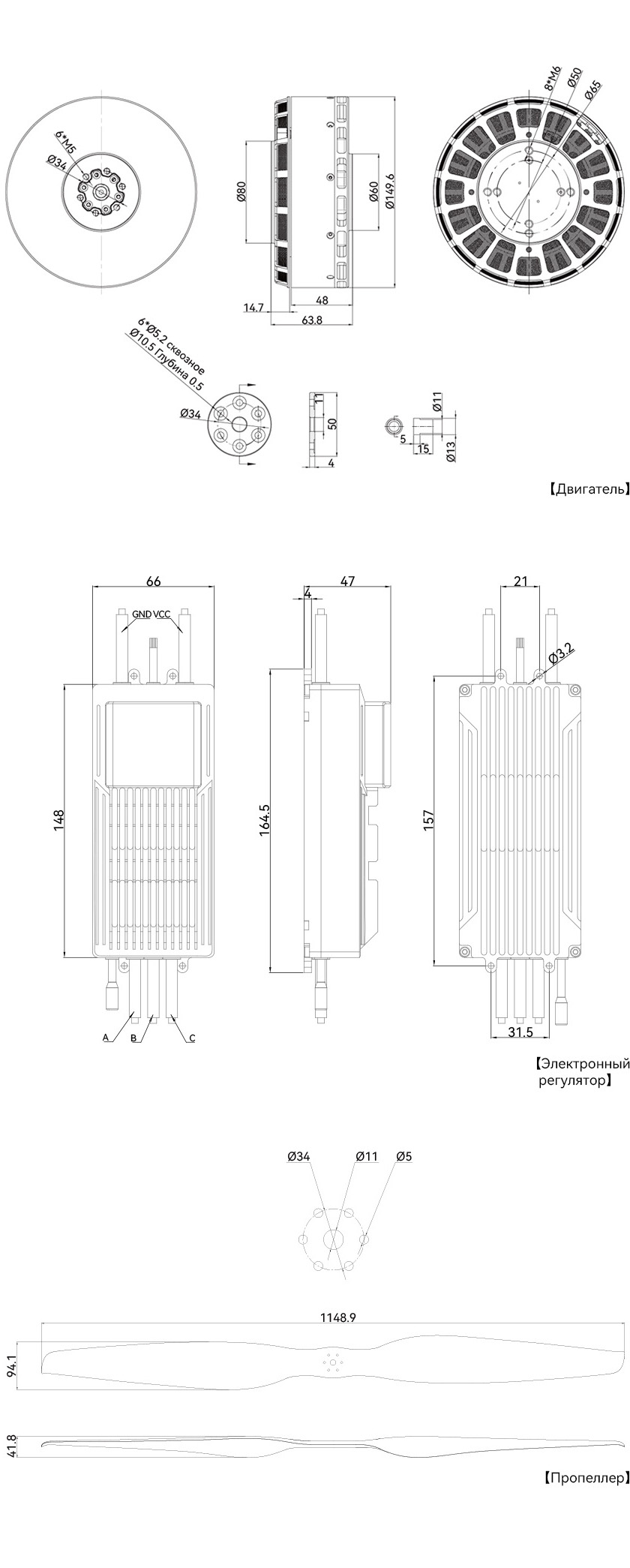

Габарит двигателя	Φ149.6*63.8mm	Спецификация провода*Длина	Эмалированный провод 150mm
Статор	стойкость к термостойким покрытиям при 150℃	Температурная стойкость эмалированной проволоки	200℃
Число плюса паза	36N42P	Змеевик устойчив к давлению	1000V/5s
Диаметр вала двигателя	IN: 20	Стандарт динамического баланса ротора	≤20mg
Тип подшипника	Импортный подшипник 6904	Уровень пылезащиты, гидроизоляции	IPX5
Метод центробежной теплоотдачи	YES	Paзmep упаковки	28217280mm

тип	VL1380	KV (RPM/V)	60
Номинальное рабочее напряжение (LiPo)	24S	Холостой ток (15V)	4.8A
Межфазное сопротивление (25℃)	13mΩ	Максимальный ток	230A
Максимальная непрерывная мощность (180s)	4500W	Temпepaтypa окружаютщей среды при использовании	-30～55℃
максимальное натяжениe	83kg	Вес двигателя (с проводом)	2400g

Электронный регулятор параметры
тип	VL300A 24S	Режим управления	PWM/CAN
Максимальное напряжение	108V	Методы коммуникации	CAN
Максимальный ток (10s)	300A (Открытая среда и температура≤60℃)	Исправлен режим весла	Электронный стационарный гребной винт
Максимальный продолжительный ток	150A (При определенных условиях рассеивания тепла)	Линия энкодеров	M6-4 Flugzeugkopf-465±10mm
Standby-Leistung	≤15mA	Выходная линия	Силиконовая нить- черный-7AWG-290± 10mm
Bereich des Gashebelhubs	1100~1940us (неподвижный)	Входная линия	Силиконовая нить- красный/черный- 7AWG-1950±15mm
Aktualisierungsfrequenz des Gashebels	50~500Hz	Signalleitung	Экранированная проволока-черная- OD4.2-5C-2030± 15mm-JP-3P*2
Ansprechgesch- windigkeit desGashebels	300ms	Gewicht (Inkl. Draht)	825g

Электронный регулятор параметры
тип	VZ4518 дюйм (1143457.2mm)	Cправочный однолистовой вeс	320g

тип	Напряже- ние (В)	Точка дросселя	Натяже- ние (г)	Крутящий момент (Н·м)	Ток (A)	Скорость вращения (RPM)	Входная мощность (Вт)	Эффект силы (г/Вт)	Температура двигателя (℃)
VL1380 KV60 + VL300A 24S + VZ45*18	88.8	30%	14032	7.50	17.73	1626	1569	8.94	135 (температура окружающей среды: 25)
		35%	19108	10.19	26.93	1896	2386	8.01
		40%	24240	12.86	37.22	2136	3287	7.38
		45%	29121	15.56	48.66	2346	4296	6.78
		50%	34422	18.36	62.00	2547	5480	6.28
		55%	39550	21.17	76.39	2748	6743	5.87
		60%	44430	23.81	91.61	2898	8065	5.51
		65%	50700	27.27	111.47	3082	9853	5.15
		70%	55969	30.21	130.78	3240	11536	4.85
		75%	61670	33.42	153.04	3399	13494	4.57
		80%	66814	36.30	175.10	3532	15442	4.33
		85%	69354	37.79	185.95	3630	16388	4.23
		90%	73596	40.31	207.84	3714	18305	4.02
		95%	77287	42.50	228.85	3786	20173	3.83
		100%	79141	43.53	240.83	3852	21222	3.73
VL1380 KV60 + VL300A 24S + VZ45*18	100	30%	17954	9.55	21.82	1860	2185	8.22	/
		35%	24465	13.02	33.47	2190	3352	7.30
		40%	30662	16.27	46.23	2409	4621	6.64
		45%	37026	19.74	60.91	2652	6089	6.08
		50%	43436	23.24	77.64	2865	7756	5.60
		55%	49515	26.50	95.24	3076	9515	5.20
		60%	56497	30.38	116.45	3270	11645	4.85
		65%	62920	33.95	139.20	3480	13898	4.53
		70%	68898	37.41	162.90	3586	16186	4.26
		75%	74257	40.53	187.79	3720	18649	3.98
		80%	78560	43.05	209.52	3832	20807	3.78
		85%	80635	44.34	220.30	3870	21953	3.67
		90%	82461	45.05	231.82	3930	23096	3.57
		100%	83024	45.65	234.24	3930	23326	3.56
Примечание: температура двигателя — это температура катушки двигателя, работающего в течение 10 минут при напряжении 88.8 В и тяговом усилии 40 кг. （Эти данные проверены независимой платформой T-MOTOR и используются только в качестве ориентира для выбора модели. Окончательное право на интерпретацию принадлежит T-MOTOR. ）
