Инженерный чертеж
Модель продукта | 605-XKV170 | длина открытой линии | 630mm |
Размер руки | 122.6*69*68.5mm | Вес руки (с проводом) | 526g |
Структура плюса паза | 24N28P | Диаметр вала | IN:6mm OUT:6mm |
Ток холостого хода(24V) | 1.2A | Номинальное рабочее напряжение (Lipo) | 12S |
Межфазное сопротивление | 65mΩ | IP | / |
Максимальный ток (180 с) | 35A | Электронный регулятор | ALPHA 60A 12S |
Максимальная мощность (180 с) | 2000W | Пропеллера рекомендации | MF2211 |
Модель продукта | 605-XKV320 | длина открытой линии | 630mm |
Размер руки | 122.6*69*68.5mm | Вес руки (с проводом) | 516g |
Структура плюса паза | 24N28P | Диаметр вала | IN:6mm OUT:6mm |
Ток холостого хода(24V) | 3.4A | Номинальное рабочее напряжение (Lipo) | 6S |
Межфазное сопротивление | 21mΩ | IP | / |
Максимальный ток (180 с) | 55A | Электронный регулятор | ALPHA 60A 6S |
Максимальная мощность (180 с) | 1500W | Пропеллера рекомендации | MF2211 |
тип | Пропеллер | Дроссель | Напряж ение (В) | Натяжение (г) | Крутящий момент (Н*м) | Ток (A) | Скорость вращения (RPM) | Мощность (Вт) | Эффект силы (г/Вт) | Температура двигателя (℃) |
605-X KV170(Alpha 60A 12S ) | MF2211 | 40% | 47.90 | 4.53 | 217 | 2780 | 0.59 | 2212 | 10.19 | 88 (температура окружающей среды: 25) |
45% | 47.86 | 6.10 | 292 | 3088 | 0.73 | 2744 | 9.40 | |||
50% | 47.82 | 7.94 | 380 | 3390 | 0.88 | 3315 | 8.73 | |||
55% | 47.76 | 10.13 | 484 | 3690 | 1.04 | 3922 | 8.10 | |||
60% | 47.70 | 12.66 | 604 | 3984 | 1.21 | 4576 | 7.58 | |||
65% | 47.63 | 15.58 | 742 | 4275 | 1.39 | 5269 | 7.10 | |||
70% | 47.55 | 18.81 | 895 | 4558 | 1.57 | 5969 | 6.67 | |||
75% | 47.47 | 22.44 | 1065 | 4837 | 1.76 | 6706 | 6.30 | |||
80% | 47.37 | 26.43 | 1252 | 5109 | 1.96 | 7474 | 5.97 | |||
85% | 47.27 | 30.79 | 1455 | 5373 | 2.16 | 8236 | 5.66 | |||
90% | 47.15 | 35.57 | 1677 | 5627 | 2.36 | 9064 | 5.41 | |||
95% | 47.03 | 40.71 | 1915 | 5879 | 2.57 | 9819 | 5.13 | |||
100% | 46.95 | 43.99 | 2065 | 6027 | 2.69 | 10300 | 4.99 | |||
605-X KV320(Alpha 60A 6S ) | MF2211 | 40% | 23.84 | 8.33 | 198 | 2660 | 0.54 | 2026 | 10.21 | 64 (температура окружающей среды: 25) |
45% | 23.77 | 11.10 | 264 | 2948 | 0.66 | 2492 | 9.44 | |||
50% | 23.69 | 14.39 | 341 | 3224 | 0.79 | 2996 | 8.79 | |||
55% | 23.60 | 18.19 | 429 | 3492 | 0.93 | 3526 | 8.22 | |||
60% | 23.50 | 22.49 | 529 | 3750 | 1.07 | 4077 | 7.71 | |||
65% | 23.38 | 27.31 | 639 | 4002 | 1.21 | 4633 | 7.25 | |||
70% | 23.25 | 32.72 | 761 | 4247 | 1.36 | 5206 | 6.84 | |||
75% | 23.12 | 38.40 | 888 | 4476 | 1.51 | 5769 | 6.50 | |||
80% | 22.97 | 44.59 | 1024 | 4696 | 1.66 | 6333 | 6.18 | |||
85% | 22.81 | 51.23 | 1168 | 4907 | 1.80 | 6895 | 5.90 | |||
90% | 22.64 | 58.19 | 1317 | 5104 | 1.94 | 7445 | 5.65 | |||
95% | 22.45 | 65.71 | 1476 | 5296 | 2.08 | 8003 | 5.42 | |||
100% | 22.41 | 67.27 | 1508 | 5335 | 2.11 | 8109 | 5.38 | |||
Внимание:Температура двигателя - это температура корпуса двигателя, работающего в течение 10 минут при дроссельной заслонке 100%. (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR) |

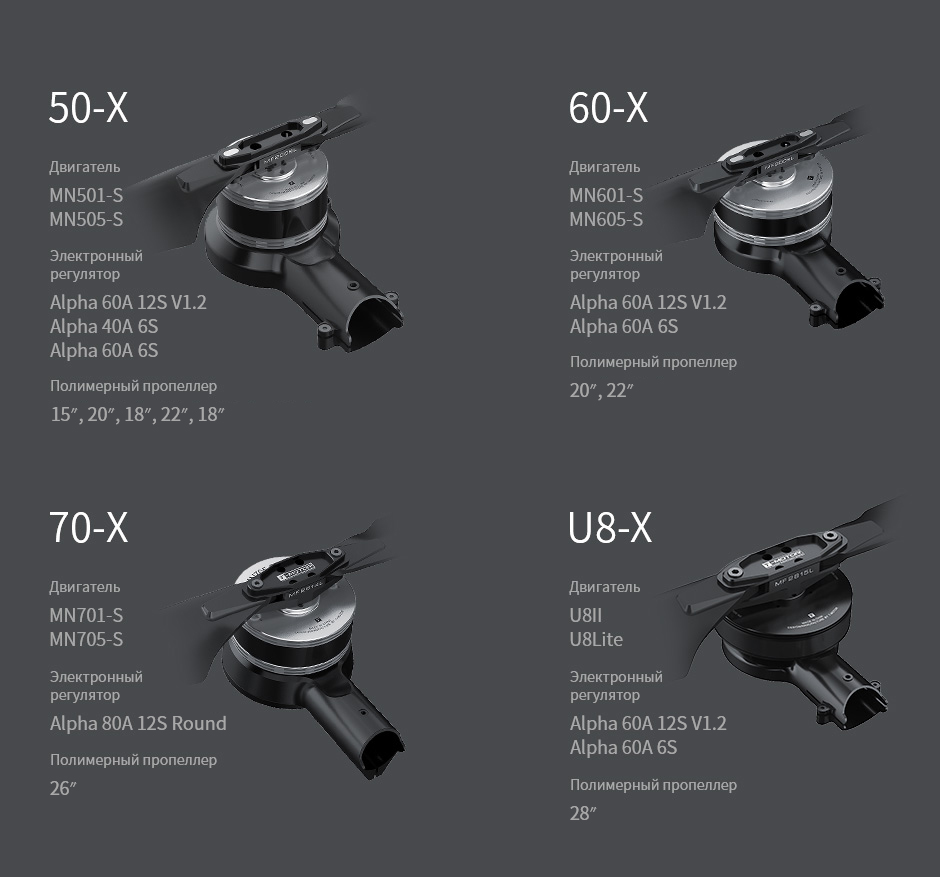

Крыло аппарата | Адаптивный диаметр трубы | Двигатель | KV | Электронный регулятор по умолчанию | Пропеллер по умолчанию | Пропеллер подбора | Может заказать электронный регулятор |
501-X | 25mm/30mm | MN501-S | KV240 | ALPHA 60A 12S V1.2 | MF1503 | P15*5, FA15.2*5 | FLAME 60A 12S |
KV300 | ALPHA 40A 6S | MF2009 | P20*6, FA20.2*6.6 | ALPHA 60A 12S V1.2, AIR 40A | |||
KV360 | MF1806 | P18*6.1, FA18.2*5.9 | |||||
505-X | MN505-S | KV320 | ALPHA 60A 6S | MF2211 | P22*6.6, FA22.2*7.2 | FLAME 60A 12S | |
KV380 | MF1806 | P18*6.1, FA18.2*5.9 | |||||
601-X | MN601-S | KV170 | ALPHA 60A 12S V1.2 | MF2009 | P20*6, FA20.2*6.6 | FLAME 60A 12S | |
KV320 | ALPHA 60A 6S | P20*6, FA20.2*6.6 | |||||
605-X | MN605-S | KV170 | ALPHA 60A 12S V1.2 | MF2211 | P22*6.6, FA22.2*7.2 | FLAME 60A 12S | |
KV320 | ALPHA 60A 6S | ||||||
701-X | MN701-S | KV135 | ALPHA 80A 12S Round | MF2614 | P24*7.2-10mm Hole, G24*7.8, FA24.2*7.9 | / | |
705-X | MN705-S | KV125 | ALPHA 80A 12S Round | MF2614 | G26*8.5, FA26.2*8.5 | / | |
U8Ⅱ-X U8 Lite-X XU8-X | U8Ⅱ U8 Lite XU8 | KV85 | ALPHA 60A 12S V1.2 | MF2815 | G28*9.2, FA28.2*9.2 | FLAME 60A 12S | |
KV100 | |||||||
KV150 | ALPHA 60A 6S | ||||||
KV190 | |||||||
6007Ⅱ-X | 25mm/28mm | 6007Ⅱ | KV160 | ALPHA 60A 12S V1.2 | MF2211 | FA22.2*7.2, NS22*6.6, P22*6.6 | FLAME 60A 12S |
KV320 | ALPHA 60A 6S | ||||||
P60-X | 25mm/30mm | P60 | KV170 | FLAME 60A 12S | MF2211 | P22*6.6, G22*7.2 | / |
P80-X | 30mm/35mm или 40mm (выберите диаметр трубы) | P80 | KV100/KV120 | ALPHA 80A 12S | MF3016 | P30*10, G30*10.5 | FLAME 80A 12S, FLAME 100A 14S |
X-501 | 25mm/30mm | MN501-S | KV240 | ALPHA 60A 12S V1.2 | P15*5 | / | FLAME 60A 12S |
KV300 | ALPHA 40A 6S | P20*6 | / | ALPHA 60A 6S, AIR 40A | |||
KV360 | P18*6.1 | / | |||||
X-505 | MN505-S | KV320 | ALPHA 60A 6S | P22*6.6 | / | FLAME 60A 12S | |
KV380 | P18*6.1 | / | |||||
X-601 | MN601-S | KV170 | ALPHA 60A 12S V1.2 | P20*6 | / | FLAME 60A 12S | |
KV320 | ALPHA 60A 6S | / | |||||
X-605 | MN605-S | KV170 | ALPHA 60A 12S V1.2 | P22*6.6 | / | FLAME 60A 12S | |
KV320 | ALPHA 60A 6S | / | |||||
X-U8Ⅱ X-U8 Lite | U8Ⅱ U8 Lite | KV85 | ALPHA 60A 12S V1.2 | G28*9.2 | / | FLAME 60A 12S | |
KV100 | / | ||||||
KV150 | ALPHA 60A 6S | / | |||||
KV190 | / | ||||||
X-701 | 30mm/35mm | MN701-S | KV135 | ALPHA 80A 12S Round | P24*7.2 -10mmHole | G24*7.8 | / |
X-705 | MN705-S | KV125 | ALPHA 80A 12S Round | G26*8.5 | / | / | |
* Купить попарно |
