Модель продукта | 701-XKV135 | длина открытой линии | 600mm |
Размер руки | 143*90.6*70.2mm | Вес руки (с проводом) | 628g |
Структура плюса паза | 24N28P | Диаметр вала | IN:8mm OUT:8mm |
Ток холостого хода(24V) | 0.9A | Номинальное рабочее напряжение (Lipo) | 12S |
Межфазное сопротивление | 94mΩ | IP | / |
Максимальный ток (180 с) | 42A | Электронный регулятор | ALPHA 80A 12S |
Максимальная мощность (180 с) | 2100W | Пропеллера рекомендации | MF2614 |
тип | Пропеллер | Дроссель | Напряж ение (В) | Натяжение (г) | Крутящий момент (Н*м) | Ток (A) | Скорость вращения (RPM) | Мощность (Вт) | Эффект силы (г/Вт) | Температура двигателя (℃) |
701-X KV135(Alpha 80A 12S ) | MF2614 | 40% | 47.95 | 5.50 | 264 | 2283 | 0.90 | 2843 | 10.78 | 74 (температура окружающей среды: 25) |
45% | 47.92 | 7.39 | 354 | 2531 | 1.10 | 3477 | 9.82 | |||
50% | 47.85 | 9.60 | 459 | 2768 | 1.32 | 4165 | 9.07 | |||
55% | 47.79 | 12.18 | 582 | 2998 | 1.54 | 4877 | 8.38 | |||
60% | 47.70 | 15.22 | 726 | 3221 | 1.78 | 5664 | 7.80 | |||
65% | 47.61 | 18.67 | 889 | 3438 | 2.02 | 6455 | 7.26 | |||
70% | 47.50 | 22.55 | 1071 | 3648 | 2.27 | 7273 | 6.79 | |||
75% | 47.37 | 26.99 | 1279 | 3850 | 2.53 | 8114 | 6.35 | |||
80% | 47.23 | 31.87 | 1505 | 4039 | 2.79 | 8930 | 5.93 | |||
85% | 47.09 | 37.18 | 1751 | 4205 | 3.02 | 9701 | 5.54 | |||
90% | 46.93 | 42.58 | 1998 | 4340 | 3.22 | 10352 | 5.18 | |||
95% | 46.88 | 45.21 | 2119 | 4386 | 3.30 | 10631 | 5.02 | |||
100% | 46.88 | 45.35 | 2126 | 4381 | 3.28 | 10581 | 4.98 | |||
Внимание:Температура двигателя - это температура корпуса двигателя, работающего в течение 10 минут при дроссельной заслонке 100%. (Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR) |

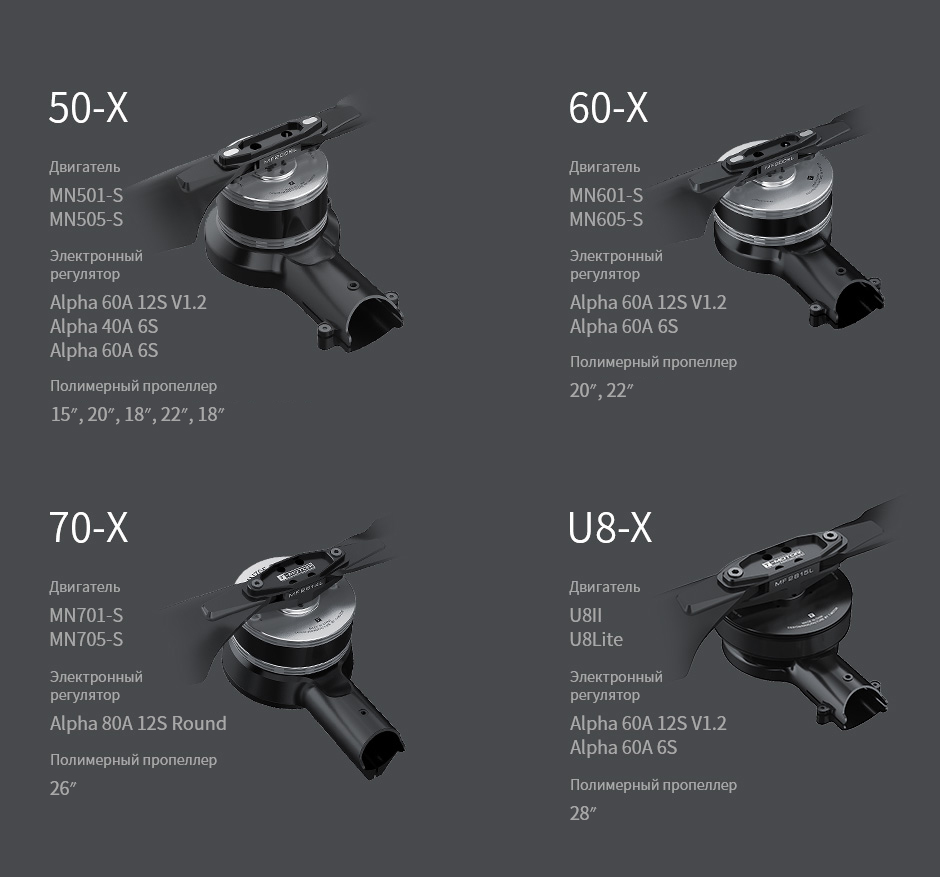

Крыло аппарата | Адаптивный диаметр трубы | Двигатель | KV | Электронный регулятор по умолчанию | Пропеллер по умолчанию | Пропеллер подбора | Может заказать электронный регулятор |
501-X | 25mm/30mm | MN501-S | KV240 | ALPHA 60A 12S V1.2 | MF1503 | P15*5, FA15.2*5 | FLAME 60A 12S |
KV300 | ALPHA 40A 6S | MF2009 | P20*6, FA20.2*6.6 | ALPHA 60A 12S V1.2, AIR 40A | |||
KV360 | MF1806 | P18*6.1, FA18.2*5.9 | |||||
505-X | MN505-S | KV320 | ALPHA 60A 6S | MF2211 | P22*6.6, FA22.2*7.2 | FLAME 60A 12S | |
KV380 | MF1806 | P18*6.1, FA18.2*5.9 | |||||
601-X | MN601-S | KV170 | ALPHA 60A 12S V1.2 | MF2009 | P20*6, FA20.2*6.6 | FLAME 60A 12S | |
KV320 | ALPHA 60A 6S | P20*6, FA20.2*6.6 | |||||
605-X | MN605-S | KV170 | ALPHA 60A 12S V1.2 | MF2211 | P22*6.6, FA22.2*7.2 | FLAME 60A 12S | |
KV320 | ALPHA 60A 6S | ||||||
701-X | MN701-S | KV135 | ALPHA 80A 12S Round | MF2614 | P24*7.2-10mm Hole, G24*7.8, FA24.2*7.9 | / | |
705-X | MN705-S | KV125 | ALPHA 80A 12S Round | MF2614 | G26*8.5, FA26.2*8.5 | / | |
U8Ⅱ-X U8 Lite-X XU8-X | U8Ⅱ U8 Lite XU8 | KV85 | ALPHA 60A 12S V1.2 | MF2815 | G28*9.2, FA28.2*9.2 | FLAME 60A 12S | |
KV100 | |||||||
KV150 | ALPHA 60A 6S | ||||||
KV190 | |||||||
6007Ⅱ-X | 25mm/28mm | 6007Ⅱ | KV160 | ALPHA 60A 12S V1.2 | MF2211 | FA22.2*7.2, NS22*6.6, P22*6.6 | FLAME 60A 12S |
KV320 | ALPHA 60A 6S | ||||||
P60-X | 25mm/30mm | P60 | KV170 | FLAME 60A 12S | MF2211 | P22*6.6, G22*7.2 | / |
P80-X | 30mm/35mm или 40mm (выберите диаметр трубы) | P80 | KV100/KV120 | ALPHA 80A 12S | MF3016 | P30*10, G30*10.5 | FLAME 80A 12S, FLAME 100A 14S |
X-501 | 25mm/30mm | MN501-S | KV240 | ALPHA 60A 12S V1.2 | P15*5 | / | FLAME 60A 12S |
KV300 | ALPHA 40A 6S | P20*6 | / | ALPHA 60A 6S, AIR 40A | |||
KV360 | P18*6.1 | / | |||||
X-505 | MN505-S | KV320 | ALPHA 60A 6S | P22*6.6 | / | FLAME 60A 12S | |
KV380 | P18*6.1 | / | |||||
X-601 | MN601-S | KV170 | ALPHA 60A 12S V1.2 | P20*6 | / | FLAME 60A 12S | |
KV320 | ALPHA 60A 6S | / | |||||
X-605 | MN605-S | KV170 | ALPHA 60A 12S V1.2 | P22*6.6 | / | FLAME 60A 12S | |
KV320 | ALPHA 60A 6S | / | |||||
X-U8Ⅱ X-U8 Lite | U8Ⅱ U8 Lite | KV85 | ALPHA 60A 12S V1.2 | G28*9.2 | / | FLAME 60A 12S | |
KV100 | / | ||||||
KV150 | ALPHA 60A 6S | / | |||||
KV190 | / | ||||||
X-701 | 30mm/35mm | MN701-S | KV135 | ALPHA 80A 12S Round | P24*7.2 -10mmHole | G24*7.8 | / |
X-705 | MN705-S | KV125 | ALPHA 80A 12S Round | G26*8.5 | / | / | |
* Купить попарно |
