Модульная система питания
Монтажный объем
50LЧетырехосевой сельскохозяйственный дрон для защиты растенийМонтажный объем
60LШестиосевой сельскохозяйственный дрон для защиты растенийВзлетная масса
100~108kgЧетырехосевой мультироторный БПЛАВзлетная масса
150~162kgШестиосевой мультироторный дрон
| Название модели | A14-24S KV37 | Применимый диаметр углеродной трубки | 50mm |

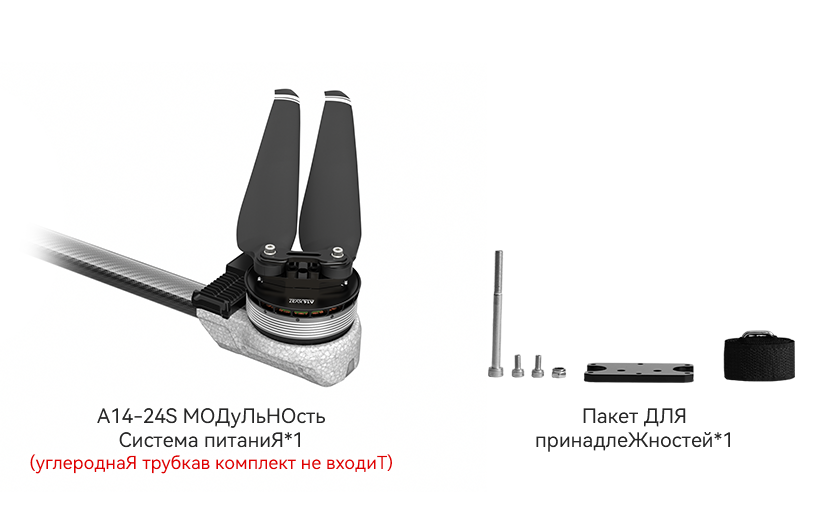

| Конфигурация пакета | A14-24S (Двигатель)+24S FOC 120A (Электронный регулятор)+MF56P (Пропеллер) | Материал проволоки, количество проволоки, цвет | Шнур питания: 10 # AWG Красный Черный Сигнальная линия: Тефлоновая проволока 5P |
| Рекомендуемые аккумуляторы | 24S (LiPo) | Длина проволоки | 1550±5mm |
| Номинальное растягивающее усилие одной оси | 25~27kg | Вес всей машины, включая провода (включая Blade) | 4330±2%g |
| Номинальный эффект растягивающего усилия | 9.5g/W (25kg) | Уровень защиты | IPX6 |
| Максимальное тяговое усилие | 60kg | Рабочая температура окружающей среды | -20~55℃ |
| Параметры двигателя | |||
| Размер статора | 138*25mm | KV | 37 |
| Параметры ESC | |||
| Диапазон хода дроссельной заслонки | 1100~1940us | Максимальное напряжение | 100V |
| Способ связи | DRONE CAN、UAV CAN、 CUBE CAN | Максимальный ток (кратковременный) | 120A (Открытая среда и температура≤60℃) |
| Способ управления | PWM/CAN | BEC | / |
| Параметры лезвия | |||
| Технические характеристики и модели | MF56P (Полимер) | Длина проволоки | 56 дюйм (1424mm) |

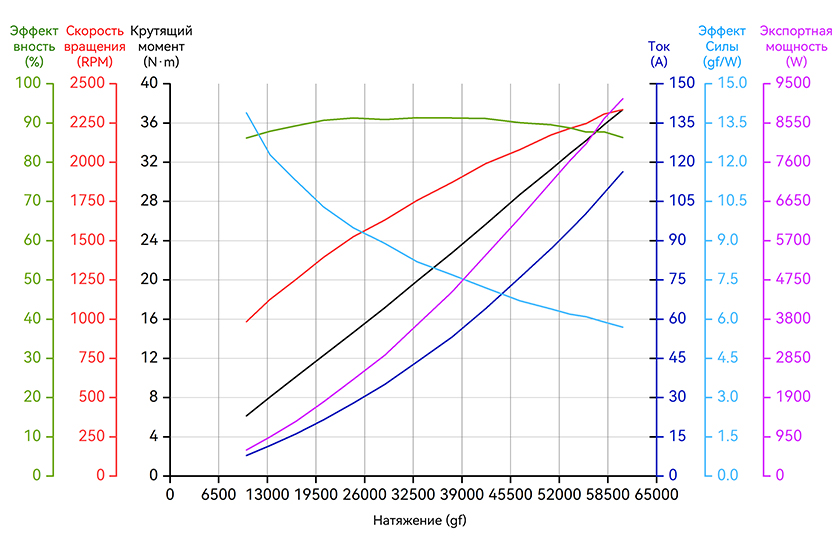

| тип | Напряже- ние (В) | Точка дросселя | Ток (A) | Натяже- ние (г) | Крутящий момент (N·m) | Скорость вращения (RPM) | КПД двигателя (%) | Комплексное силовое воздействие (г/Вт) | Температура двигателя (℃) |
| A14-24S KV37 + 24S FOC 120A + MF56P | 92 | 30% | 7.95 | 10171 | 6.14 | 984 | 86.20 | 13.90 | 75 (температура окружающей среды: 25) |
| 35% | 11.72 | 13336 | 8.07 | 1126 | 87.90 | 12.30 | |||
| 40% | 16.17 | 16815 | 10.14 | 1254 | 89.30 | 11.30 | |||
| 45% | 21.52 | 20485 | 12.33 | 1395 | 90.70 | 10.30 | |||
| 50% | 27.92 | 24481 | 14.67 | 1527 | 91.30 | 9.50 | |||
| 55% | 35.10 | 28696 | 17.18 | 1632 | 90.90 | 8.90 | |||
| 60% | 43.68 | 32971 | 19.91 | 1758 | 91.40 | 8.20 | |||
| 65% | 53.22 | 37645 | 22.77 | 1872 | 91.30 | 7.70 | |||
| 70% | 64.07 | 42146 | 25.66 | 1992 | 91.20 | 7.20 | |||
| 75% | 75.98 | 46747 | 28.72 | 2082 | 90.10 | 6.70 | |||
| 80% | 86.95 | 50908 | 31.29 | 2174 | 89.60 | 6.40 | |||
| 85% | 94.05 | 53388 | 32.91 | 2217 | 88.80 | 6.20 | |||
| 90% | 100.57 | 55599 | 34.24 | 2247 | 87.70 | 6.10 | |||
| 95% | 108.22 | 57954 | 35.84 | 2307 | 87.80 | 5.90 | |||
| 100% | 116.38 | 60491 | 37.38 | 2336 | 86.30 | 5.70 | |||
| Внимание: Температура двигателя - это температура корпуса двигателя, работающего в течение 2 минут при дроссельной заслонке 80%. （Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную интерпретацию принадлежит T-MOTOR） | |||||||||
