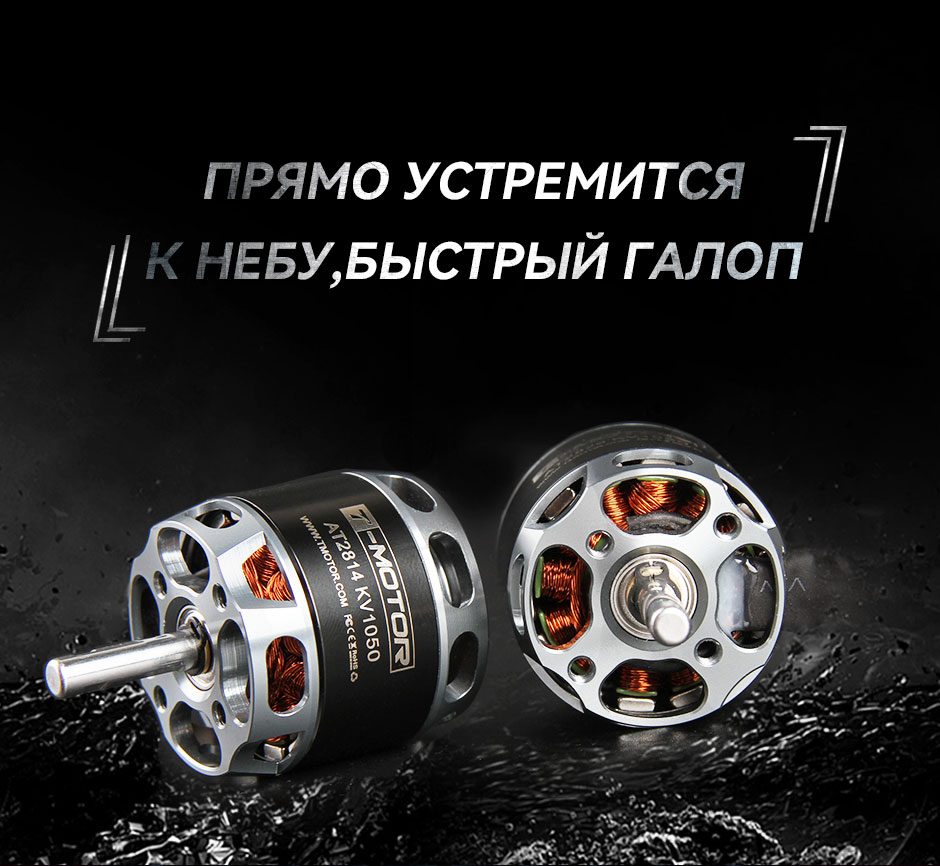

Name: AT2814 3D F3A Fixed Wing Long Shaft Brushless Motor -KV900/KV1050/KV1200_Двигатели серии AT для моделей с фиксированным крылом_Двигатели для БПЛА с фиксированным крылом_БПЛА с фиксированным крылом_T-Motor Магазин | Моторы БПЛА и FPV, ESC, Пропеллеры
Brand: T-Motor
SKU: T-MOTOR000791
Price: 49.99 USD
Availability: InStock

Подробная информация
Технический параметр

Товар горячей продажи

Инженерный чертеж


Основные параметры

Тип испытания продукта	Длинный валKV900	Вес двигателя(с проводом)	108g
Размер двигателя	Φ35.2*54.5mm	Межфазноесопротивление	82mΩ
Спецификация подвода	100mm	Плюс паза	12N14P
Диаметр вала	IN：5mm OUT：5mm	Номинальное рабочее напряжение （Lipo）	3-4S
Ток холостого хода (10 В)	1.2A	Максимальный ток(180 с)	45A
Максимальная мощность (180 с)	650W

Тип испытания продукта	Длинный валKV1050	Вес двигателя(с проводом)	107g
Размер двигателя	Φ35.2*54.5mm	Межфазноесопротивление	35mΩ
Спецификация подвода	100mm	Плюс паза	12N14P
Диаметр вала	IN：5mm OUT：5mm	Номинальное рабочеенапряжение （Lipo）	3-4S
Ток холостого хода (10 В)	1.5A	Максимальный ток(180 с)	50A
Максимальная мощность (180 с)	700W

Тип испытания продукта	Длинный валKV1200	Вес двигателя(с проводом)	108g
Размер двигателя	Φ35.2*54.5mm	Межфазноесопротивление	26mΩ
Спецификация подвода	100mm	Плюс паза	12N14P
Диаметр вала	IN：5mm OUT：5mm	Номинальное рабочее напряжение （Lipo）	3-4S
Ток холостого хода (10 В)	1.8A	Максимальный ток (180 с)	55A
Максимальная мощность (180 с)	800W

Параметры испытаний

тип	Пропеллер	Точка дросселя	Напряжение （В）	Ток （A）	Входная мощность (Вт)	Скорость вращения (RPM)	Крутящий момент (Н*м)	Натяжение （г）	Эффект силы (г/Вт)	Температура двигателя
AT2814 Длинный вал KV900	APC 10*5.5	40%	15.19	6.54	99.39	6433	0.105	687	6.91	71 (температура окружающей среды:/)
		45%	15.17	7.72	117.10	6833	0.119	763	6.52
		50%	15.15	8.96	135.73	7179	0.134	857	6.31
		55%	15.12	10.24	154.86	7470	0.149	946	6.11
		60%	15.10	11.45	172.98	7775	0.162	1021	5.90
		65%	15.08	12.90	194.54	8086	0.172	1113	5.72
		70%	15.04	14.98	225.30	8515	0.197	1234	5.48
		75%	15.00	17.28	259.18	8915	0.218	1375	5.31
		80%	14.95	20.11	300.72	9356	0.242	1523	5.07
		85%	14.90	23.55	350.72	9791	0.272	1702	4.85
		90%	14.84	26.79	397.61	10216	0.295	1831	4.60
		95%	14.79	29.89	442.00	10464	0.321	1984	4.49
		100%	14.79	29.81	440.87	10453	0.319	1976	4.48
	APC 11*5.5	40%	15.18	6.83	103.71	6028	0.118	744	7.17	93 (температура окружающей среды:/)
		45%	15.16	8.18	123.93	6411	0.134	847	6.84
		50%	15.13	9.55	144.57	6750	0.150	946	6.55
		55%	15.11	10.93	165.20	7078	0.165	1037	6.28
		60%	15.08	12.68	191.16	7407	0.185	1154	6.04
		65%	15.04	15.03	226.09	7773	0.210	1305	5.77
		70%	14.99	17.61	264.01	8171	0.234	1456	5.51
		75%	14.95	20.26	302.96	8565	0.260	1598	5.27
		80%	14.89	23.65	352.30	8948	0.291	1781	5.06
		90%	14.77	31.16	460.18	9729	0.348	2099	4.56
		100%	14.72	34.23	503.64	9927	0.370	2216	4.40
	APC 12*6	40%	11.42	5.06	57.77	4348	0.087	523	9.05	68 (температура окружающей среды:/)
		45%	11.40	6.09	69.41	4651	0.101	604	8.70
		50%	11.39	7.15	81.41	4928	0.113	679	8.35
		55%	11.37	8.28	94.16	5164	0.126	756	8.03
		60%	11.35	9.50	107.84	5456	0.139	838	7.77
		65%	11.31	11.26	127.36	5753	0.159	951	7.47
		70%	11.28	13.36	150.67	6123	0.179	1069	7.10
		75%	11.24	15.83	177.89	6467	0.204	1210	6.80
		80%	11.20	18.43	206.33	6784	0.226	1334	6.47
		90%	11.09	24.46	271.34	7395	0.275	1613	5.95
		100%	11.05	27.02	298.67	7601	0.291	1720	5.76
	APC 13*6.5	40%	11.41	5.56	63.41	3943	0.105	578	9.11	82 (температура окружающей среды:/)
		45%	11.40	6.57	74.85	4177	0.116	651	8.70
		50%	11.38	7.74	88.06	4437	0.133	738	8.38
		55%	11.35	9.40	106.71	4770	0.153	850	7.96
		60%	11.31	11.68	132.11	5146	0.177	988	7.48
		65%	11.27	14.08	158.66	5465	0.205	1131	7.13
		70%	11.22	17.03	191.10	5803	0.232	1285	6.73
		75%	11.17	19.80	221.20	6082	0.259	1425	6.44
		80%	11.12	22.89	254.54	6355	0.287	1573	6.18
		90%	11.01	29.95	329.65	6886	0.337	1856	5.63
		100%	10.96	32.64	357.75	7047	0.357	1953	5.46
Внимание：Температура двигателя, который работает за 3 минут при дросселе 100%. (вышеуказанные данные измеряются с помощью платформы испытания 2017 года. Не могут сравниваться по горизонтали со старыми данными других типов, только для справки)
AT2814 Длинный вал KV1050	APC 10*5.5	40%	15.15	8.71	131.99	7022	0.127	801	6.07	78 (температура окружающей среды:/)
		45%	15.12	10.45	157.93	7441	0.145	916	5.80
		50%	15.09	11.87	179.20	7764	0.160	1008	5.63
		55%	15.06	13.90	209.37	8182	0.180	1128	5.39
		60%	15.03	15.62	234.80	8511	0.197	1219	5.19
		65%	14.99	17.82	267.21	8876	0.214	1347	5.04
		70%	14.95	20.20	302.00	9332	0.232	1452	4.81
		75%	14.90	23.42	348.93	9763	0.261	1625	4.66
		80%	14.83	27.59	409.06	10268	0.291	1802	4.41
		90%	14.67	36.92	541.62	11133	0.352	2169	4.00
		100%	14.62	39.83	582.49	11297	0.370	2274	3.90
	APC 11*5.5	40%	15.14	9.26	140.21	6563	0.143	904	6.45	93 (температура окружающей среды:/)
		45%	15.11	11.13	168.14	6954	0.165	1033	6.14
		50%	15.07	13.12	197.78	7323	0.186	1158	5.85
		55%	15.04	15.13	227.55	7678	0.207	1287	5.66
		60%	14.99	17.70	265.35	8058	0.230	1430	5.39
		65%	14.94	20.90	312.22	8455	0.260	1600	5.13
		70%	14.89	23.91	356.01	8829	0.285	1749	4.91
		75%	14.81	28.74	425.55	9298	0.325	1979	4.65
		80%	14.73	33.27	490.09	9708	0.360	2172	4.43
		90%	14.57	43.03	627.03	10384	0.421	2503	3.99
		100%	14.52	46.09	669.24	10518	0.437	2553	3.82
	APC 12*6	40%	11.39	6.82	77.66	4719	0.105	632	8.13	57 (температура окружающей среды:/)
		45%	11.37	8.28	94.08	5080	0.122	727	7.73
		50%	11.34	9.72	110.24	5359	0.138	823	7.46
		55%	11.31	11.36	128.45	5639	0.153	915	7.12
		60%	11.28	13.38	150.96	5984	0.173	1036	6.87
		65%	11.24	15.83	177.87	6329	0.195	1169	6.57
		70%	11.19	18.58	207.95	6667	0.219	1309	6.29
		75%	11.14	21.79	242.75	6992	0.245	1464	6.03
		80%	11.07	25.81	285.74	7372	0.275	1632	5.71
		90%	10.95	32.90	360.35	7923	0.319	1894	5.26
		100%	10.90	36.08	393.28	8146	0.338	1988	5.05
	APC 13*6.5	40%	11.39	7.08	80.66	4188	0.119	672	8.33	79 (температура окружающей среды:/)
		45%	11.36	8.63	98.04	4503	0.140	770	7.86
		50%	11.33	10.53	119.33	4832	0.160	886	7.43
		55%	11.28	13.32	150.26	5216	0.189	1052	7.00
		60%	11.24	16.03	180.13	5569	0.215	1199	6.66
		65%	11.18	19.35	216.34	5921	0.245	1363	6.30
		70%	11.12	23.02	255.89	6264	0.272	1516	5.92
		75%	11.06	26.36	291.60	6526	0.299	1665	5.71
		80%	11.00	30.04	330.47	6781	0.323	1804	5.46
		90%	10.86	38.58	419.08	7283	0.379	2097	5.00
		100%	10.80	42.37	457.66	7430	0.399	2196	4.80
Внимание：Температура двигателя, который работает за 3 минут при дросселе 100%. (вышеуказанные данные измеряются с помощью платформы испытания 2017 года. Не могут сравниваться по горизонтали со старыми данными других типов, только для справки)
AT2814 Длинный вал KV1200	APC 9*6	40%	15.10	11.63	175.60	8205	0.141	868	4.94	85 (температура окружающей среды:/)
		45%	15.06	13.82	208.07	8704	0.160	978	4.70
		50%	15.03	15.84	238.11	9162	0.177	1085	4.55
		55%	14.99	18.17	272.26	9519	0.195	1179	4.33
		60%	14.95	20.40	304.98	9844	0.213	1255	4.11
		65%	14.91	22.93	341.80	10207	0.234	1354	3.96
		70%	14.85	26.00	386.18	10630	0.258	1463	3.79
		75%	14.78	30.26	447.22	11085	0.289	1611	3.60
		80%	14.71	34.78	511.54	11611	0.320	1760	3.44
		90%	14.54	45.13	656.04	12479	0.379	2044	3.12
		100%	14.46	49.57	716.86	12788	0.402	2152	3.00
	APC 10*5.5	40%	15.08	12.35	186.32	7724	0.157	981	5.27	97 (температура окружающей среды:/)
		45%	15.05	14.40	216.68	8136	0.175	1093	5.04
		50%	15.00	17.11	256.71	8583	0.197	1240	4.83
		55%	14.96	19.78	295.95	8985	0.219	1370	4.63
		60%	14.91	22.58	336.63	9352	0.241	1497	4.45
		65%	14.87	25.20	374.61	9712	0.262	1620	4.33
		70%	14.80	29.08	430.36	10169	0.290	1779	4.13
		75%	14.72	33.92	499.21	10615	0.324	1982	3.97
		80%	14.64	38.94	569.96	11052	0.355	2169	3.81
		90%	14.44	50.56	730.26	11862	0.420	2519	3.45
		100%	14.37	54.64	785.36	12029	0.436	2616	3.33
	APC 10*5.5	40%	11.36	8.64	98.08	6337	0.102	635	6.47	66 (температура окружающей среды:/)
		45%	11.33	10.24	115.94	6707	0.116	722	6.23
		50%	11.30	11.84	133.77	7033	0.130	812	6.07
		55%	11.27	13.34	150.44	7366	0.142	888	5.90
		60%	11.25	14.79	166.46	7644	0.151	949	5.70
		65%	11.22	16.53	185.52	7926	0.165	1037	5.59
		70%	11.19	18.79	210.19	8265	0.179	1142	5.44
		75%	11.14	21.19	236.13	8607	0.199	1244	5.27
		80%	11.08	24.79	274.71	9078	0.222	1386	5.05
		90%	10.95	32.66	357.65	9880	0.268	1655	4.63
		100%	10.90	35.83	390.52	10077	0.285	1767	4.52
	APC 11*5.5	40%	11.35	9.00	102.12	5872	0.109	712	6.97	82 (температура окружающей среды:/)
		45%	11.32	10.79	122.12	6261	0.125	810	6.63
		50%	11.29	12.54	141.54	6577	0.140	905	6.39
		55%	11.25	14.42	162.26	6885	0.156	1004	6.19
		60%	11.22	16.37	183.64	7190	0.171	1101	5.99
		65%	11.17	19.15	213.97	7543	0.194	1238	5.79
		70%	11.13	21.68	241.32	7830	0.214	1354	5.61
		75%	11.06	25.69	284.19	8217	0.240	1515	5.33
		80%	11.00	29.55	325.09	8605	0.266	1670	5.14
		90%	10.86	37.99	412.68	9281	0.314	1949	4.72
		100%	10.80	41.64	449.82	9503	0.332	2044	4.54
Внимание：Температура двигателя, который работает за 3 минут при дросселе 100%. (вышеуказанные данные измеряются с помощью платформы испытания 2017 года. Не могут сравниваться по горизонтали со старыми данными других типов, только для справки)

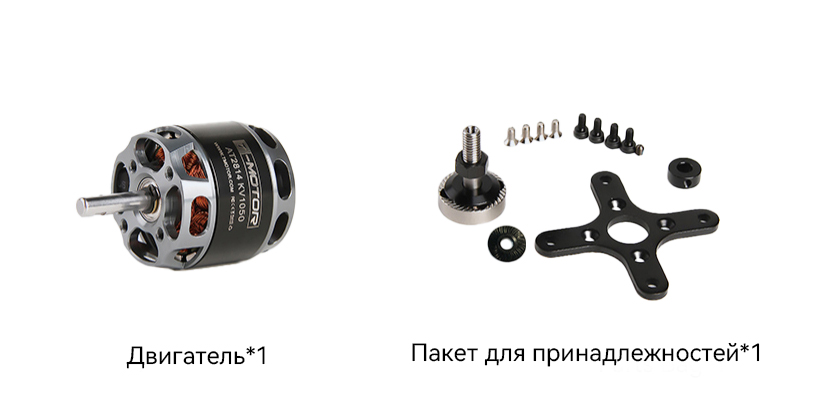

Список упаковки


Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
