    AT3520 Long Shaft Fixed Wing Uav Power-KV550/KV720/KV850

    79.99

    Доступный балл: 4000 Балл Подарочный балл: 79 Балл

    • Вес двигателя：341g，Размер двигателя：145*95*65mm
    KV：
    • KV550
    • KV720
    • KV850
    Число покупки：

    79.99

    Бесплатная доставка Международный Экспресс свыше 200 долларов США (За исключением отдаленных районов и специальных товаров)

    • Подробная информация
    • Технический параметр

    Товар горячей продажи

    Инженерный чертеж


    Основные параметры
    Тип испытания продуктаДлинный валKV550Вес двигателя(с проводом)218g
    Размер двигателяΦ43*65mmМежфазное сопротивление31mΩ
    Спецификация подвода100mmПлюс паза12N14P
    Диаметр валаIN：5mm
    OUT：5mm    		Номинальное рабочеенапряжение （Lipo）4-6S
    Ток холостого хода (10 В)1.1AМаксимальный ток(180 с)50A
    Максимальная мощность (180 с)1100W

    Тип испытания продуктаДлинный валKV720Вес двигателя(с проводом)219g
    Размер двигателяΦ43*65mmМежфазноесопротивление20mΩ
    Спецификация подвода100mmПлюс паза12N14P
    Диаметр валаIN：5mm
    OUT：5mm    		Номинальное рабочеенапряжение （Lipo）4-5S
    Ток холостого хода (10 В)1.6AМаксимальный ток(180 с)70A
    Максимальная мощность (180 с)1300W

    Тип испытания продуктаДлинный валKV850Вес двигателя(с проводом)221g
    Размер двигателяΦ43*65mmМежфазноесопротивление14mΩ
    Спецификация подвода100mmПлюс паза12N14P
    Диаметр валаIN：5mm
    OUT：5mm    		Номинальное рабочеенапряжение （Lipo）3-4S
    Ток холостого хода (10 В)2.0AМаксимальный ток(180 с)70A
    Максимальная мощность (180 с)1100W

    Параметры испытаний
    типПропеллер

    Точка

    дросселя

    Напряжение

    （В）

    Ток

    （A）

    Входная

    мощность

    (Вт)

    Скорость

    вращения

    (RPM)

    Крутящий

    момент

    (Н*м)

    Натяжение

    （г）

    Эффект

    силы

    (г/Вт)

    Температура

    двигателя

    AT3520
    Длинный вал
    KV550

    APC

    13*6.5

    		40%22.494.96111.6148340.1629128.1841

    (температура

    окружающей

    среды:/)

    45%22.476.00134.8151810.18710537.81
    50%22.457.26163.0855580.21512087.41
    55%22.438.88199.1759900.24913967.01
    60%22.3910.87243.4464040.29016196.65
    65%22.3513.47300.9068950.34018906.28
    70%22.3016.12359.4673130.38621405.95
    75%22.2519.27428.6777320.43824125.63
    80%22.1922.60501.4881190.49427115.41
    90%22.0630.77678.6289400.60732894.85
    100%21.9934.89767.1492520.66735754.66
    APC
    14*7    		40%22.495.15115.7944230.1859738.4059

    (температура

    окружающей

    среды:/)

    45%22.466.71150.6648880.22411697.76
    50%22.438.50190.7453130.26814087.38
    55%22.3711.18250.1357850.32616896.75
    60%22.3413.70305.9861920.38019546.39
    65%22.2916.90376.7566640.44022475.96
    70%22.2320.26450.3670560.49825295.62
    75%22.1624.56544.3074540.57028635.26
    80%22.0829.20644.8378180.64632164.99
    90%21.9338.47843.5484810.77637874.49
    100%21.8344.28966.6387620.85441164.26
    Внимание：Температура двигателя, который работает за 3 минут при дросселе 100%.
    (вышеуказанные данные измеряются с помощью платформы испытания 2017 года. Не могут сравниваться по горизонтали со старыми данными других типов, только для справки)
    AT3520
    Длинный вал
    KV720    		APC
    13*8    		40%18.477.46137.7448800.19410047.2954

    (температура

    окружающей

    среды:/)

    45%18.439.41173.4053030.23111946.88
    50%18.3911.90218.8557500.27714286.52
    55%18.3414.91273.4462370.32416586.06
    60%18.2818.61340.0766570.38319545.75
    65%18.2023.12420.9371620.44322495.34
    70%18.1527.05490.9475480.50025245.14
    75%18.0631.85575.1579180.55227684.81
    80%17.9637.82679.2583150.62130454.48
    90%17.7451.47912.9689770.77135393.88
    100%17.6258.901037.5892110.84536243.49
    APC
    14*7    		40%18.467.55139.3646850.20410767.7272

    (температура

    окружающей

    среды:/)

    45%18.429.99183.9951640.25413327.24
    50%18.3712.95237.9456570.30415836.65
    55%18.3116.51302.2361230.36418816.22
    60%18.2420.52374.3165650.42621855.84
    65%18.1625.43461.7870200.49325265.47
    70%18.0830.14544.9173800.55228175.17
    75%17.9935.37636.4077540.61431014.87
    80%17.8842.17754.0181300.69334574.58
    90%17.6655.71984.0687560.83240724.14
    100%17.5562.581098.2990140.89243163.93
    Внимание：Температура двигателя, который работает за 3 минут при дросселе 100%.
    (вышеуказанные данные измеряются с помощью платформы испытания 2017 года. Не могут сравниваться по горизонтали со старыми данными других типов, только для справки)
    AT3520
    Длинный вал
    KV850

    APC

    13*6.5

    		40%15.168.34126.5450010.1709537.5343

    (температура

    окружающей

    среды:/)

    45%15.1310.19154.2253640.19811067.17
    50%15.1012.09182.6457350.22912807.01
    55%15.0515.18228.4861680.26714946.54
    60%14.9918.54278.0165830.31217326.23
    65%14.9222.90341.7070730.36120085.88
    70%14.8726.29390.8474020.39722005.63
    75%14.7930.91457.1278160.44624575.38
    80%14.7135.89527.8981890.49226965.11
    90%14.5247.53690.1989380.59131914.62
    100%14.4154.65787.2991870.65435154.46
    APC
    14*7    		40%15.158.87134.3845780.19610217.6061

    (температура

    окружающей

    среды:/)

    45%15.1211.11167.9049370.23312147.23
    50%15.0614.47217.8554320.28214686.74
    55%14.9918.96284.0859280.34717856.28
    60%14.9223.03343.5663230.39520335.92
    65%14.8328.29419.6167460.45723235.54
    70%14.7533.09488.1870710.50725705.26
    75%14.6539.24574.9974350.56828524.96
    80%14.5645.23658.4477430.62431114.73
    90%14.3458.48838.8383180.73736074.30
    100%14.2266.32942.7185980.79738544.09
    Внимание：Температура двигателя, который работает за 3 минут при дросселе 100%.
    (вышеуказанные данные измеряются с помощью платформы испытания 2017 года. Не могут сравниваться по горизонтали со старыми данными других типов, только для справки)

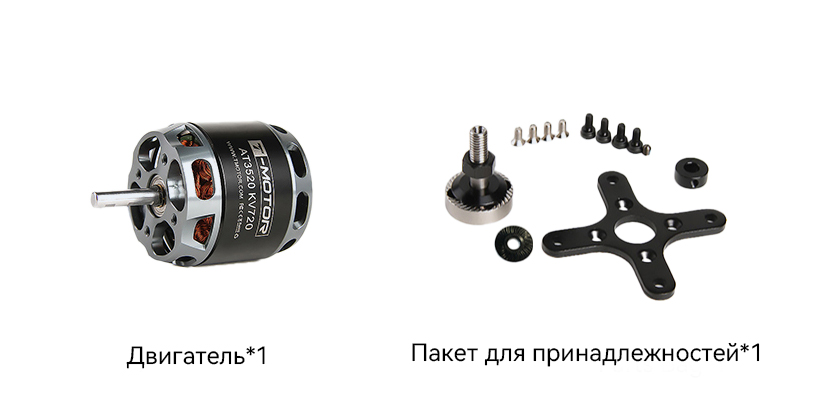

    Список упаковки


    Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
