Name: AT5220B 20-25CC Airplane Fixed Wing Long Shaft Brushless Motor -KV220/KV380_Двигатели серии AT для моделей с фиксированным крылом_Двигатели для БПЛА с фиксированным крылом_БПЛА с фиксированным крылом_T-Motor Магазин | Моторы БПЛА и FPV, ESC, Пропеллеры
Brand: T-Motor
SKU: T-MOTOR000949
Price: 139.00 USD
Availability: InStock

AT5220B 20-25CC Airplane Fixed Wing Long Shaft Brushless Motor -KV220/KV380

139.00

Доступный балл: 7000 Балл Подарочный балл: 139 Балл

• Вес двигателя：660g，Размер двигателя：185*105*75mm• Применить к БЛА 3D / F3A авиамодели 90E-140E, соответствующий размер бензинового двигателя составляет около 20-25CC.

KV：

KV220
KV380

Число покупки：

139.00

Бесплатная доставка Международный Экспресс свыше 200 долларов США (За исключением отдаленных районов и специальных товаров)

Подробная информация
Технический параметр

Товар горячей продажи

Инженерный чертеж


Основные параметры

Тип испытания продукта	Длинный валKV220	Вес двигателя ㅤ ㅤ(с проводом)	450g
Размер двигателя	Φ60*120mm	Межфазное ㅤ сопротивление	36mΩ
Спецификация подвода	100mm	Плюс паза	24N28P
Диаметр вала	IN：10mm OUT：8mm	Номинальное рабочее напряжение （Lipo）	6-12S
Ток холостого хода (10 В)	1.8A	Максимальный токㅤㅤㅤㅤㅤㅤ(180 с)	70A
Максимальная мощность (180 с)	2700W

Тип испытания продукта	Длинный валKV380	Вес двигателя ㅤ ㅤ(с проводом)	465g
Размер двигателя	Φ60*120mm	Межфазное ㅤ сопротивление	11mΩ
Спецификация подвода	100mm	Плюс паза	24N28P
Диаметр вала	IN：10mm OUT：8mm	Номинальное рабочее напряжение （Lipo）	6S
Ток холостого хода (10 В)	4.0A	Максимальный токㅤㅤㅤㅤㅤㅤ(180 с)	100A
Максимальная мощность (180 с)	2200W

Параметры испытаний

тип	Пропеллер	Точка дросселя	Напряжение （В）	Ток （A）	Входная мощность (Вт)	Скорость вращения (RPM)	Крутящий момент (Н*м)	Натяжение （г）	Эффект силы (г/Вт)	Температура двигателя
AT5220-B Длинный вал KV220	APC 18*8	40%	44.30	4.27	189.20	3585	0.383	1469	7.77	81 (температура окружающей среды:/)
		45%	44.27	5.57	246.66	3980	0.460	1818	7.37
		50%	44.20	8.59	379.74	4592	0.600	2446	6.44
		55%	44.13	11.17	492.86	5055	0.745	3009	6.11
		60%	44.08	13.86	611.06	5473	0.857	3502	5.73
		65%	44.01	16.93	611.06	5839	0.991	4080	5.48
		70%	43.93	20.49	900.27	6232	1.131	4668	5.19
		75%	43.84	24.92	1092.62	6656	1.326	5323	4.87
		80%	43.75	29.00	1092.62	6969	1.466	5924	4.67
		90%	43.54	38.65	1682.85	7614	1.757	7142	4.24
		100%	43.33	48.86	2116.80	8141	2.037	8185	3.87
	FALCON 18*10	40%	44.30	4.71	208.48	3526	0.435	1529	7.33	95 (температура окружающей среды:/)
		45%	44.26	6.17	272.92	3909	0.530	1899	6.96
		50%	44.18	9.60	424.00	4500	0.697	2555	6.03
		55%	44.13	12.30	542.84	4957	0.871	3100	5.71
		60%	44.06	15.45	680.69	5393	1.055	3670	5.39
		65%	43.98	18.85	829.10	5756	1.185	4218	5.09
		70%	43.91	22.54	989.79	6131	1.328	4818	4.87
		75%	43.79	27.63	1210.20	6541	1.486	5470	4.52
		80%	43.69	32.51	1420.65	6817	1.634	5725	4.03
		90%	43.46	43.51	1891.09	7420	2.049	6819	3.61
		100%	43.22	54.71	2364.75	7936	2.354	7806	3.30
	FALCON 19*10	40%	44.27	5.10	225.98	3480	0.482	1730	7.66	106 (температура окружающей среды:/)
		45%	44.24	6.73	297.83	3853	0.578	2172	7.29
		50%	44.15	10.39	458.61	4423	0.779	2894	6.31
		55%	44.07	13.85	610.43	4895	0.929	3525	5.78
		60%	43.99	17.53	771.33	5314	1.099	4220	5.47
		65%	43.92	21.04	924.14	5651	1.240	4817	5.21
		70%	43.82	25.78	1129.54	6007	1.422	5554	4.92
		75%	43.71	30.89	1350.43	6387	1.585	6236	4.62
		80%	43.61	35.84	1562.82	6691	1.790	6884	4.41
		90%	43.37	47.17	2045.77	7289	2.132	8240	4.03
		100%	43.11	59.53	2566.74	7781	2.468	9499	3.70
Внимание：Температура двигателя, который работает за 3 минут при дросселе 100%. (вышеуказанные данные измеряются с помощью платформы испытания 2017 года. Не могут сравниваться по горизонтали со старыми данными других типов, только для справки)
AT5220-B Длинный вал KV380	APC 18*8	40%	22.02	8.48	186.80	3491	0.373	1426	7.63	74 (температура окружающей среды:/)
		45%	21.96	11.05	242.62	3867	0.470	1757	7.24
		50%	21.83	17.22	375.97	4437	0.614	2367	6.29
		55%	21.74	21.32	463.48	4818	0.724	2787	6.01
		60%	21.63	26.63	576.14	5238	0.854	3273	5.68
		65%	21.53	31.43	676.66	5536	0.939	3696	5.46
		70%	21.41	37.34	799.35	5876	1.054	4117	5.15
		75%	21.24	44.95	954.74	6211	1.260	4560	4.78
		80%	21.09	51.43	1084.83	6476	1.518	5000	4.61
		90%	20.78	66.45	1380.62	7006	1.698	5903	4.28
		100%	20.43	82.27	1680.38	7422	1.900	6733	4.01
	FALCON 18*10	40%	22.02	9.29	204.46	3393	0.387	1452	7.10	81 (температура окружающей среды:/)
		45%	21.97	11.85	260.37	3748	0.461	1741	6.69
		50%	21.87	16.83	368.06	4203	0.587	2215	6.02
		55%	21.73	23.19	503.81	4676	0.733	2734	5.43
		60%	21.61	28.99	626.57	5080	0.885	3267	5.21
		65%	21.50	34.13	733.94	5385	1.024	3687	5.02
		70%	21.37	40.60	867.53	5700	1.139	4162	4.80
		75%	21.21	48.06	1019.47	6003	1.259	4651	4.56
		80%	21.07	54.89	1156.66	6270	1.370	5092	4.40
		90%	20.70	72.94	1509.93	6723	1.629	5636	3.73
		100%	20.34	90.14	1833.17	7128	1.853	6328	3.45
	FALCON 19*10	40%	22.00	10.36	227.99	3370	0.459	1718	7.54	91 (температура окружающей среды:/)
		45%	21.94	13.29	291.53	3739	0.537	2038	6.99
		50%	21.84	18.44	402.67	4155	0.685	2584	6.42
		55%	21.67	26.22	568.26	4635	0.842	3168	5.58
		60%	21.53	33.20	714.61	5031	1.014	3807	5.33
		65%	21.42	38.67	828.27	5325	1.114	4233	5.11
		70%	21.28	45.61	970.30	5624	1.226	4684	4.83
		75%	21.10	54.16	1142.78	5924	1.364	5250	4.59
		80%	20.95	61.71	1292.68	6172	1.479	5697	4.41
		90%	20.58	79.40	1634.41	6640	1.716	6703	4.10
		100%	20.21	96.83	1956.90	7020	1.921	7516	3.84
Внимание：Температура двигателя, который работает за 3 минут при дросселе 100%. (вышеуказанные данные измеряются с помощью платформы испытания 2017 года. Не могут сравниваться по горизонтали со старыми данными других типов, только для справки)

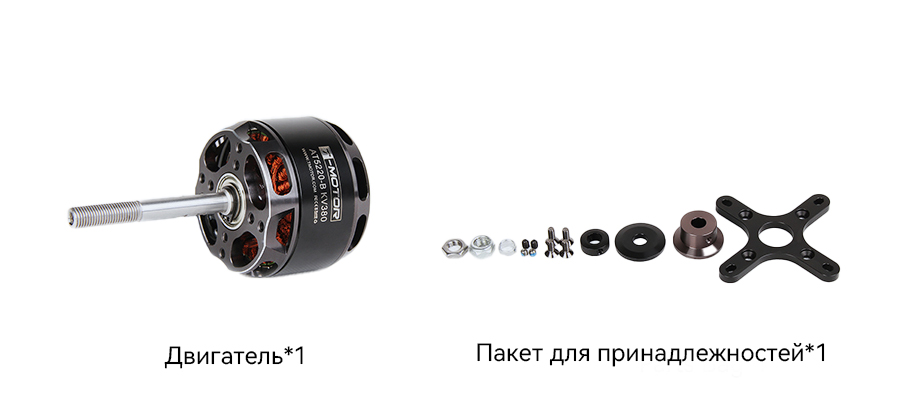

Список упаковки


Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
