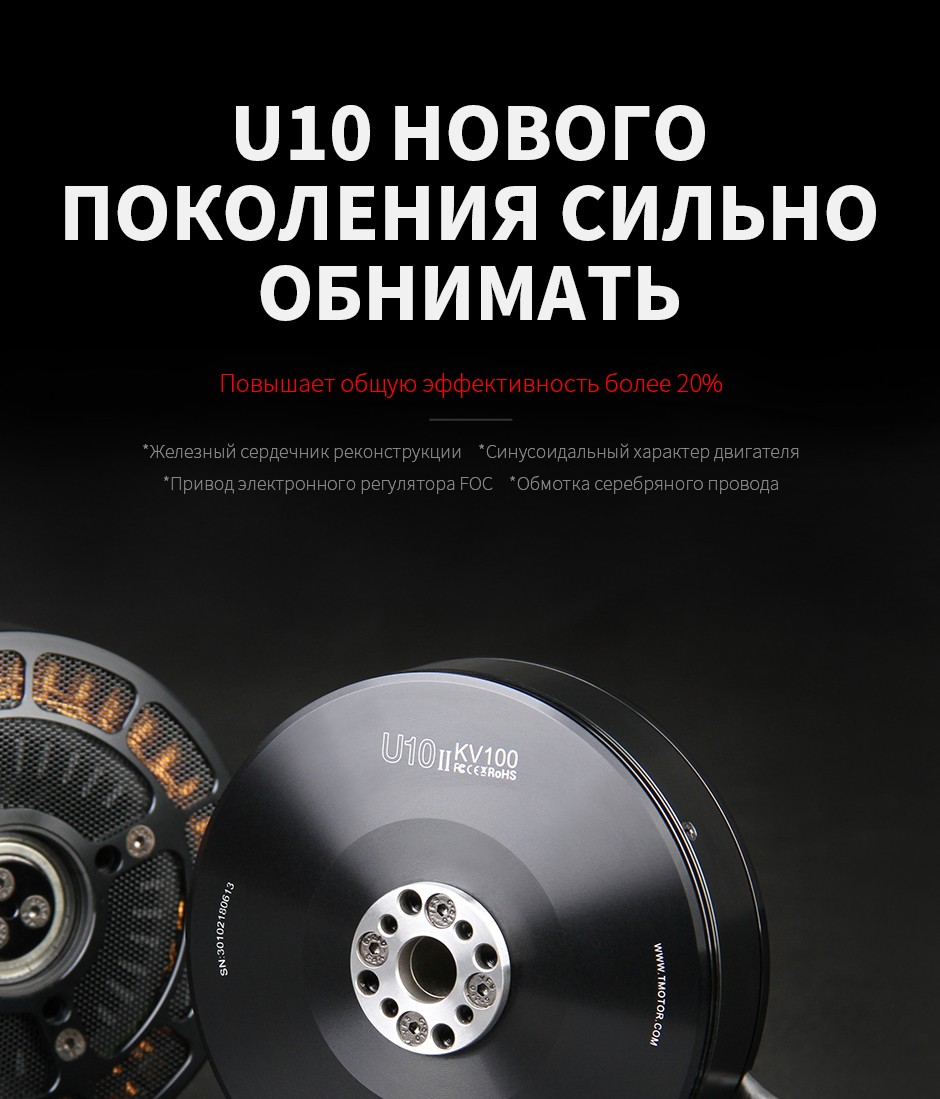

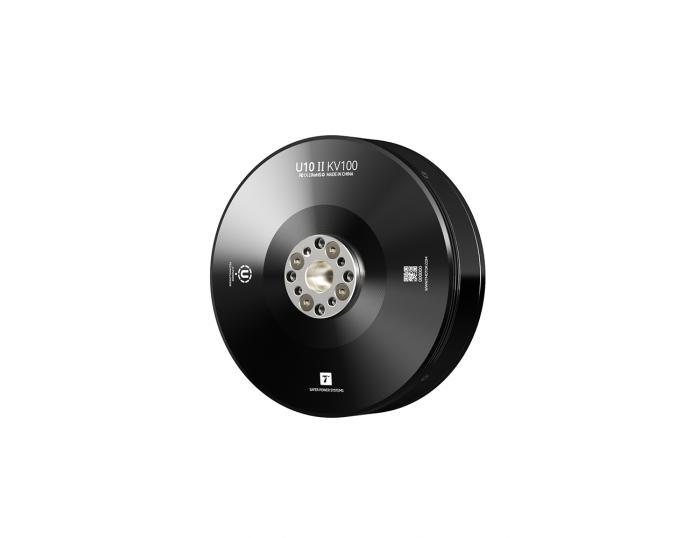

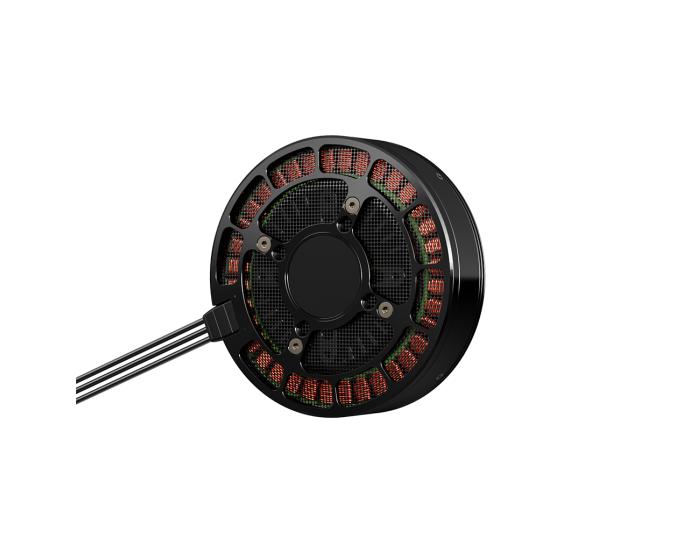

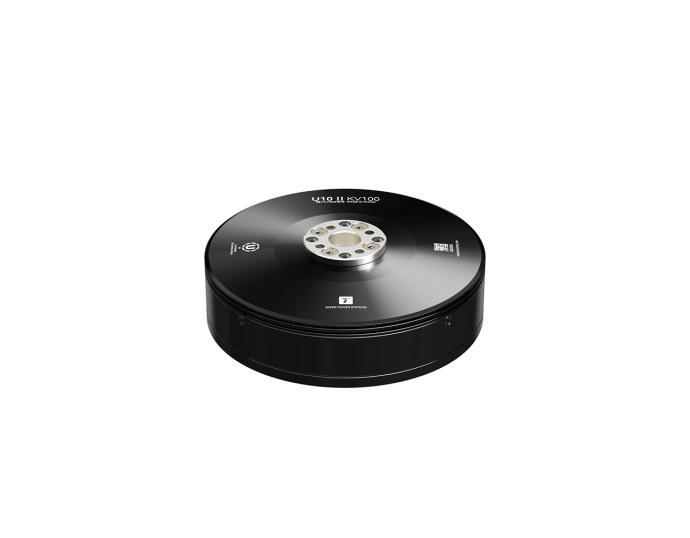

U10Ⅱ Efficiency Type UAV Motor KV100

339.90

Доступный балл: 16000 Балл Подарочный балл: 339 Балл

• Увеличение времени полета на 5%

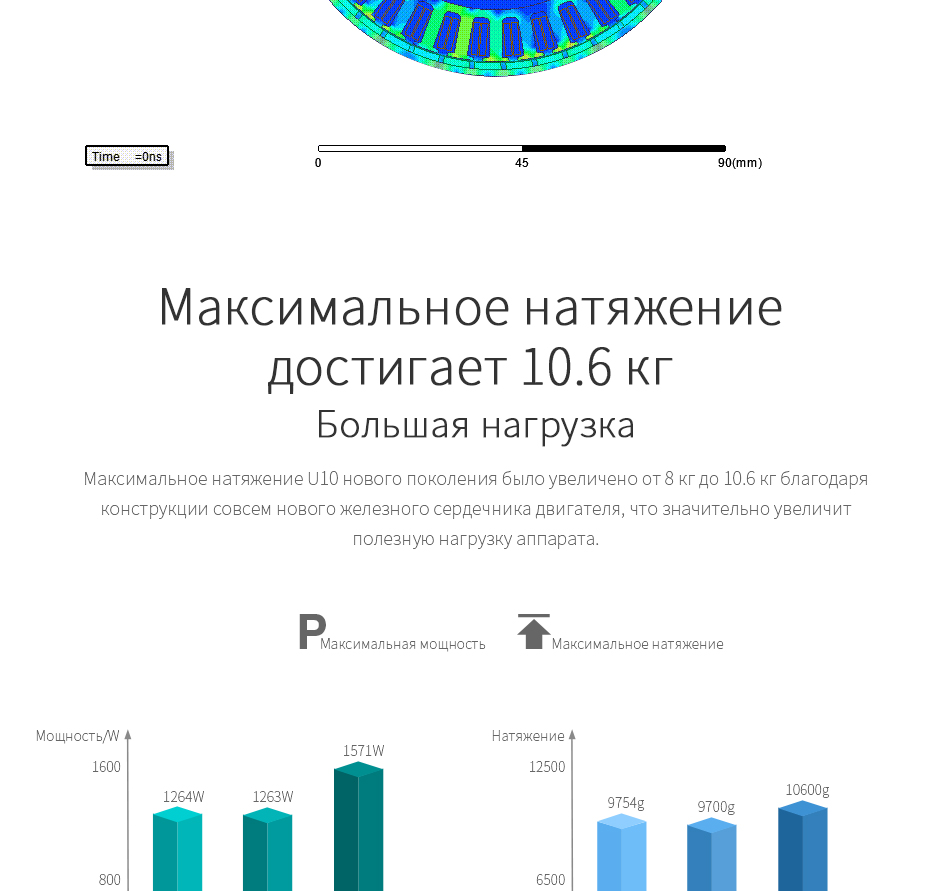

• Максимальное натяжение 10.6 кг
• Более длительный срок службы двигателя, спокойно летает 1500 вылетов
KV:
  • KV100
Число покупки:

339.90

Бесплатная доставка Международный Экспресс свыше 200 долларов США (За исключением отдаленных районов и специальных товаров)

  • Подробная информация
  • Технический параметр

Товар горячей продажи

Инженерный чертеж


Основные параметры
Диаметр98.6mmСпецификация подвода16#Силикагелевая линия 90mm
Высота33.1mmУровень пылезащиты, гидроизоляцииIP45
Диаметр вала15mmРазмер упаковки167*129*58.5mm
Структура плюса паза36N42P

Значение KV100Номинальное рабочее
напряжение (Lipo)
12S
Вес двигателя (с проводом)415gПропеллера
рекомендации
28-30"
Ток холостого хода (18 В)\1AВес целого аппарата с
валом 4 шт. (28CF)
16kg
Межфазное сопротивление101±5mΩВес целого аппарата с
валом 6 шт. (28CF)
24kg
Максимальный ток (180 с)32.4AВес целого аппарата с
валом 8 шт. (28CF)
32kg
Максимальная мощность
(180 с)
1600W

Параметры испытаний
тип

Напряжение

(В)

Пропел
лер
Точка
дросселя

Натяжение

(г)

Крутящий

момен

(Н*м)

Ток (A)

Скорость

вращения

(RPM)

Входная

мощность

(Вт)

Эффек
силы
(г/Вт)
Температура
двигателя
(℃)

U10II

KV100

8S

(32V)

T-MOTOR

G29*9.5”

CF

40%11720.42.3010097316.01/
42%12450.422.4010437915.82
44%13470.462.6010768615.75
46%14480.482.9011409315.57
48%15390.513.10119310215.09
50%16360.543.30123310915.04
52%17490.573.70128311914.72
54%18540.614.00133712814.44
56%19420.654.30138513913.93
58%20580.684.60143515013.71
60%22140.725.00148416213.7
62%23420.765.40153417413.45
64%24450.85.70158418613.14
66%25790.836.10163119912.98
68%26900.886.60167621312.62
70%28200.937.00171922712.4
75%32151.038.10182326412.17
80%36441.199.70195031411.6
90%42721.3712.20217139810.73
100%50591.6115.6023865099.94
T-MOTOR

G30*10.5”

CF

40%14050.52.609808516.59/
42%14870.532.8010179116.33
44%15970.563.10106410016.05
46%17140.63.30111310915.77
48%18170.633.60114111815.4
50%19340.673.90118812815.14
52%20480.714.30123413814.8
54%21800.754.60128015014.55
56%23070.85.00134816314.11
58%24310.845.40140017613.82
60%25860.885.80142519013.64
62%27490.936.30148920513.43
64%28790.986.70153321913.16
66%30321.037.20158023612.86
68%31611.077.70162625212.57
70%32971.128.20167026612.38
75%36551.249.50177530911.81
80%41441.3911.30189936711.28
90%48991.6214.30209846510.54
100%57171.918.2023095939.64
T-MOTOR

G32*11”

CF

40%16510.623.2094910515.75/
42%17610.653.5098611315.52
44%18820.693.80103212415.2
46%20000.734.10105913514.84
48%21330.784.50110614714.52
50%22570.834.90114815914.2
52%24030.865.30119317114.07
54%25380.915.70124018613.67
56%26890.966.10128720013.42
58%28281.026.70133421713.03
60%29351.077.20138023312.59
62%29641.127.70142125011.86
64%32451.198.20146426912.07
66%34181.248.80151428511.99
68%35111.39.30154430411.56
70%37391.3610.00160032411.52
75%41191.5111.50168737510.98
80%45351.6513.20179243010.54
90%55182.0417.5019895719.65
100%64302.3822.1021967228.9

10S

(40V)

T-MOTOR

G29*9.5”

CF

40%17330.583.00128412014.41/
42%18560.613.30134213214.1
44%20070.663.60140414513.88
46%21720.74.00146816013.57
48%22950.764.30151317513.12
50%23710.84.70159119212.37
52%26190.865.20165620812.56
54%28040.915.60171322512.44
56%29600.956.00176824412.14
58%31991.016.50182826512.08
60%34221.17.40191129911.46
62%35841.157.80196631711.3
64%37421.28.30200333811.08
66%39631.268.90206136011
68%40821.39.40211238010.74
70%42721.3510.00216040510.55
75%46881.4811.50230346410.1
80%51771.6313.1024115299.78
90%61451.9516.8026516809.04
100%72002.2821.4029178658.32
T-MOTOR

G30*10.5”

CF

40%20380.73.50124814114.48/
42%22360.753.80130815514.43
44%23000.814.20136617013.55
46%24790.864.60142618713.27
48%27020.935.10149120613.09
50%28750.985.60154522512.8
52%30371.046.10160424512.4
54%32351.16.60166126612.17
56%33971.167.10171628611.86
58%36701.237.70176731211.75
60%38291.298.30182133411.46
62%41471.399.30190737511.05
64%42821.439.80194939710.78
66%44581.5210.40199242010.6
68%47191.5811.00203944710.57
70%48461.6411.70208247410.21
75%53351.7813.4022165429.84
80%58191.9415.3023226189.41
90%69122.2919.6025547948.7
100%81582.6924.90279810118.07
T-MOTOR

G32*11”

CF

40%23900.874.30119817413.7174.8

(температура

окружающей

среды:

16.9℃)
42%25650.944.70125319213.36
44%274415.20130921113.02
46%29321.075.70136323112.69
48%31161.146.20141525312.33
50%33481.216.80147027612.13
52%35011.287.40152229811.74
54%37381.358.00157632311.57
56%38571.438.70163435110.99
58%41251.519.30168437810.9
60%43381.5910.00173040610.69
62%44741.6610.70177843310.32
64%46911.7411.40185046310.13
66%50601.8712.7019225169.81
68%52791.9713.5019445469.67
70%54862.0414.2020005769.51
75%60162.2316.3021076619.1
80%64662.4118.5022017488.64
90%76342.8323.6024299557.99
100%87903.2829.70264112037.3

12S

(48V)

T-MOTOR

G28*9.2”

CF

40%20870.663.40160416712.551.8

(температура

окружающей

среды:

20℃)
42%22980.723.90167518712.3
44%24250.794.30176620811.66
46%27320.844.70184122611.54
48%30070.935.40195526211.46
50%31190.975.80201627911.16
52%33761.046.30208130511.07
54%35781.16.80214432710.92
56%37221.147.20220635110.6
58%39471.217.80227437910.41
60%40531.258.30233340110.09
62%43481.349.0023914379.96
64%45071.399.5024564599.82
66%46921.4410.1025114889.62
68%48461.510.7025895169.38
70%51151.5711.4026455539.24
75%54961.6912.6027356109.01
80%60701.8514.6029327098.56
90%72852.2319.0032239227.89
100%86292.6224.20351711767.33
T-MOTOR

G29*9.5”

CF

40%24240.773.90158319012.7964.7

(температура

окружающей

среды:

20℃)
42%26110.854.40165421412.21
44%28590.914.80172423512.17
46%30260.985.30179125811.73
48%34801.096.20190930111.54
50%35561.146.60196231911.14
52%38511.227.20204435011.01
54%40901.297.80210237910.8
56%42701.358.30216240510.54
58%44391.48.90222743110.31
60%47011.499.60229346810.04
62%49131.5510.2023484959.91
64%51561.6310.9024015309.73
66%52821.6711.5024585579.49
68%55871.7612.3025095989.33
70%57371.8212.9025616279.14
75%63532.0114.9027127248.77
80%69382.1916.9028338218.44
90%83502.5821.70311410557.91
100%95613.0427.70339213447.11
T-MOTOR

G30*10.5”

CF

40%29210.964.60154422612.9382.2

(температура

окружающей

среды:

20℃)
42%31201.055.20161325312.35
44%33691.115.70168227812.12
46%34981.196.30175230411.49
48%37941.276.90181733411.37
50%42081.418.00191838810.84
52%44011.478.50197141210.69
54%46981.559.20202344610.53
56%48551.649.80207647810.15
58%51191.7310.6021515159.94
60%54181.811.3022125509.85
62%54781.8612.0022705829.42
64%58341.9612.8023196249.34
66%60122.0213.5023756569.16
68%62422.114.4024276988.94
70%65022.1915.2024757388.81
75%69822.3517.2026148348.36
80%78362.6219.9027299678.1
90%93433.0625.30297712297.6
100%106003.5932.40324015716.74
Внимание:Температура двигателя, который работает за 10 минут при дросселе 100%.
(вышеуказанные данные измеряются с помощью платформы испытания 2017 года. Не могут сравниваться по горизонтали со старыми
данными других типов, только для справки)
Аналитическая диаграмма

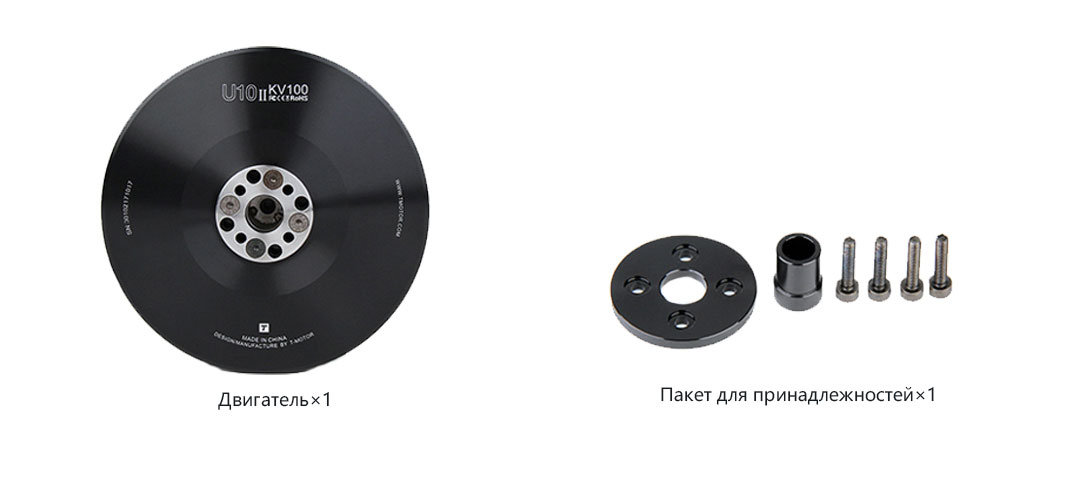

Список упаковки


Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
