    VL5009

    129.00

    Доступный балл: 129 Балл Подарочный балл: 129 Балл

    Число покупки：

    129.00

    Бесплатная доставка Международный Экспресс свыше 200 долларов США (За исключением отдаленных районов и специальных товаров)

    • Подробная информация
    • Технический параметр
    • Загружать

    Товар горячей продажи

    T-MOTOR VL5009

    Система
    питания серии VL

    VL5009 KV275

    Двигатель

    V60A

    Электронный регулятор

    DZ17

    Пропеллер

    T-MOTOR VL5009

    Неподвижные весла
    быстрые и экономичные

    Быстроходный
    (второй неподвижный винт)

    Неподвижный винт с нестандартным углом наклона 360° позволяет эффективно избежать турбулентности, вызванной вращением несущего винта, и гарантировать, что аэродинамическая компоновка самолета не будет затронута, тем самым повышая безопасность полета.

    Экономичный
    (Адаптивный гребной винт)

    В соответствии с изменением внешней силы, ESC может автоматически регулировать ток для управления фиксированным крутящим моментом винта, снижения энергопотребления и тепловыделения, а также достижения эффекта энергосбережения.

    Рекомендованный

    12S

    Рекомендуемое
    напряжение

    8.5kg

    Максимальное
    растягивающее
    усилие по одной оси

    12~15kg

    Рекомендуемая
    взлетная масса
    (квадроциллятор)

    Инженерный чертеж


    Основные параметры
    типVL5009Уровень изоляцииэмалированногопровода180℃
    Габарит двигателяΦ55.6*38.85mmСпецификацияпровода * ДлинаСиликагелевая линия
    16# 600mm
    Статорстойкость к термостойким
    покрытиям при 150℃    		Температурнаястойкостьэмалированнойпроволоки240℃
    Число плюса паза18N20PЗмеевик устойчивк давлению1000V/5s
    Диаметр валадвигателяIN: 6 OUT: 4Стандартдинамическогобаланса ротора≤10mg
    Тип подшипникаИмпортный подшипник 696Уровень пылезащиты,гидроизоляцииIPX5
    Метод центробежнойтеплоотдачиYESPaзmep упаковки135*104*50mm
    типVL5009KV (RPM/V)275
    Номинальное рабочеенапряжение (Lipo)12SХолостой ток (15V)1.1A
    Межфазноесопротивление(25℃)66mΩМаксимальный ток52A
    Максимальнаянепрерывная мощность (180s)930WTemпepaтypaокружаютщей средыпри использовании-30℃～55℃
    максимальноенатяжениe8.5kgВес двигателя(с проводом)280g
    Электронный регулятор параметры
    типV60AРежим управленияPWM/CAN
    Максимальное
    напряжение    		60VМетодыкоммуникацииDRONE CAN/UAV CAN
    Максимальныйток (10s)60A (При определенных условиях рассеивания тепла)Исправленрежим веслаЭлектронный стационарный гребной винт
    Максимальныйпродолжительный ток30A (При определенных условиях рассеивания тепла)Линия энкодеровЭкранированный
    провод - черный
    - 24AWG-5C - 300
    ±10 мм - Головная
    часть самолета M6
    Standby-Leistung≤50mAВыходная линияСиликоновая проволока
    - оранжевая - 16AWG
    - 60±10мм
    Bereich desGashebelhubs1100-1940us (неподвижный)Входная линияСиликоновый провод
    - красный/черный
    - 14AWG-160±10мм
    Aktualisierungsfrequenzdes Gashebels50~500HzSignalleitungЭкранированная
    проволока-черная
    -OD4.2-5C-300±10-JP
    -3P*2-черная-зеленая
    -зеленая, желто-серая
    Ansprechgesch-windigkeitdesGashebels300msGewicht (inkl.Draht)85g
    Электронный регулятор параметры
    типDZ17*6.2 (431.8*157.5mm)Cправочныйоднолистовой вeс28±3g
    Параметры испытаний
    типТочка
    дросселя    		Напряже-ние
    (В)    		Натяже
    -ние
    (г)    		Крутящий
    момент
    (Н*м)    		Ток
    (A)    		Скорость
    вращения
    (RPM)    		Входная
    мощност
    -ь
    (Вт)    		Эффект
    силы
    (г/Вт)    		Температура
    двигателя
    (℃)
    VL5009 KV275
    +
    V60A 14S
    +
    DZ17*6.2    		40%45.1115100.313.7842251708.7274
    (температура
    окружающей
    среды:25℃)
    42%45.1416780.344.3644401978.39
    44%45.1818570.385.0046612268.08
    46%45.2220380.415.7148792587.76
    48%45.2522180.456.4350962917.49
    50%45.2924370.497.3153083317.24
    52%45.3226590.538.2255213737.02
    54%45.3528760.589.2157374186.77
    56%45.3630940.6210.2759574666.53
    58%45.4033330.6711.4561725206.30
    60%45.4235720.7212.6563885746.11
    62%45.4438230.7713.9866016355.92
    64%45.4740780.8115.4168227015.72
    66%45.4943660.8717.0770397775.53
    68%45.5146430.9318.7872518555.34
    70%45.5349220.9920.5774659375.17
    80%45.6167111.3533.29861815184.35
    90%45.6584901.7251.52962823523.55
    100%45.6086241.7651.70966523573.60
    VL5009 KV275
    +
    V60A 14S
    +
    DZ17*6.2    		40%50.8518900.394.7447522417.8474
    (температура
    окружающей
    среды:25℃)
    42%50.9021190.445.4749992787.61
    44%50.9423300.486.2952453207.27
    46%50.9825650.537.2054853676.99
    48%51.0227940.578.1557294166.72
    50%51.0430450.629.2359744716.46
    52%51.0833020.6710.3662205296.24
    54%51.1236090.7311.7464666006.01
    56%51.1538700.7913.0967086705.78
    58%51.1741670.8514.6669517505.56
    60%51.2044820.9116.3572018375.35
    62%51.2248170.9818.2374419345.16
    64%51.2451421.0520.18768810344.97
    66%51.2654321.1122.14788311354.79
    68%51.2757441.1724.72809912674.53
    70%51.3063421.2927.98847714354.42
    80%51.3483581.7246.00959923623.54
    90%51.3184431.7546.25965323733.56
    100%51.2885511.7746.43968923813.59
    Внимание: Температура двигателя — это температура корпуса в течение 10 минут работы двигателя при 75%
    дроссельной заслонке при 44,4 В.
    （вышеуказанные данные измеряются с помощью платформы испытания 2017 года.）

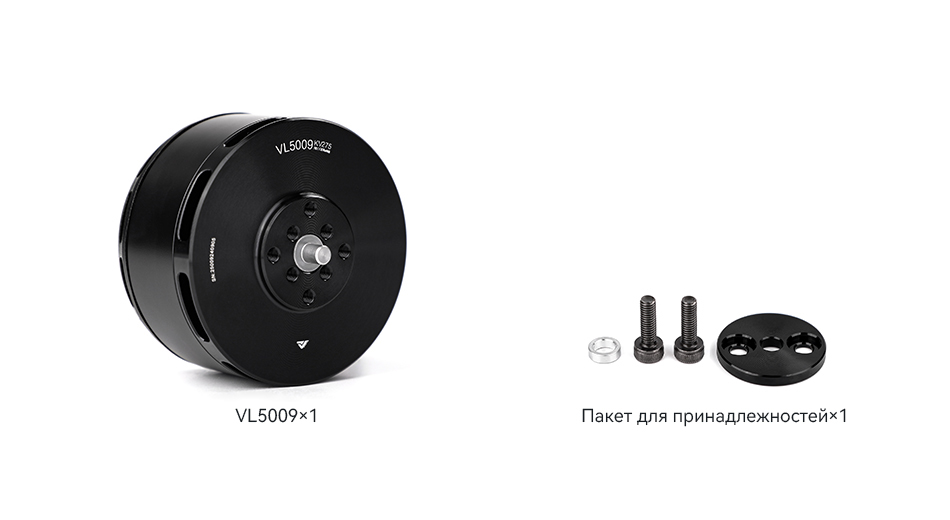

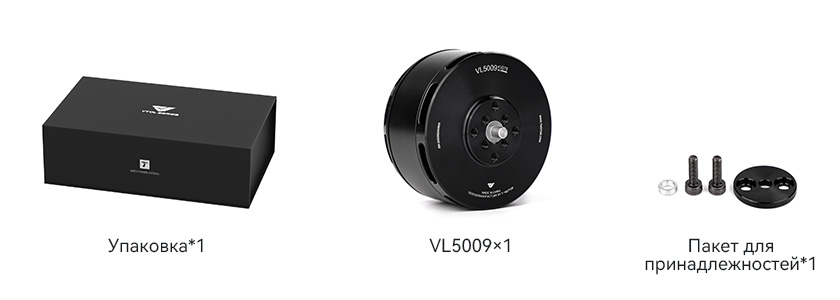

    Список упаковки


    Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
