Основные параметры Экспорт в Excel
| тип | VL8015 | Уровень изоляцииэмалированногопровода | 180℃ |
| Габарит двигателя | Φ88.8*42mm | Спецификацияпровода * Длина | Силикагелевая линия
14# 1000mm |
| Статор | стойкость к термостойким
покрытиям при 150℃ | Температурнаястойкость эмалированнойпроволоки | 220℃ |
| Число плюса паза | 24N28P | Змеевик устойчивк давлению | 1000V/5s |
| Диаметр валадвигателя | IN: 12 OUT: 10 | Стандартдинамическогобаланса ротора | ≤10mg |
| Тип подшипника | Импортный подшипник 6901 | Уровень пылезащиты,гидроизоляции | IPX5 |
| Метод центробежнойтеплоотдачи | YES | Paзmep упаковки | 150*120*57mm |
| тип | VL8015 | KV (RPM/V) | 170 |
| Номинальное рабочеенапряжение (Lipo) | 12S | Холостой ток (15V) | 1.9A |
| Межфазноесопротивление(25℃) | 43mΩ | Максимальный ток | 74A |
| Максимальнаянепрерывнаямощность (180s) | 1200W | Temпepaтypaокружаютщей средыпри использовании | -30℃～55℃ |
| максимальноенатяжениe | 14.8g | Вес двигателя(с проводом) | 610g |
| Электронный регулятор параметры |
| тип | V80A | Режим управления | PWM/CAN |
| Максимальноенапряжение | 60V | Методы коммуникации | DRONE CAN/UAV CAN |
| Максимальныйток (10s) | 80A (При определенных условиях рассеивания тепла) | Исправлен режим весла | Электронный стационарный гребной винт |
| Максимальныйпродолжительный ток | 40A (При определенных условиях рассеивания тепла) | Линия энкодеров | Экранированный
провод - черный
-24AWG-5C-450±10mm
-M6 Flugzeugkopf |
| Standby-Leistung | ≤50mA | Выходная линия | Силиконовая проволока
-14AWG-110±10mm |
| Bereich desGashebelhubs | 1040~1940us (неподвижный) | Входная линия | Силиконовый провод
-12AWG-180±10mm |
| Aktualisierungsfrequenzdes Gashebels | 50~500Hz | Signalleitung | Экранированная
проволока-черная
-OD4.2-5C-450±10mm
-JP-3P*2-черная-зеленая
-зеленая, желто-серая |
| Ansprechgesch-windigkeitdesGashebels | 300ms | Gewicht (inkl.Draht) | 110g |
| Электронный регулятор параметры |
| тип | VZ26*9.5 дюймa (660.4*241.3mm) | Cправочныйоднолистовой вeс | 68±5g |
Параметры испытаний Экспорт в Excel
| тип | Точка
дросселя | Напряже-ние
(В) | Натяже
-ние
(г) | Крутящий
момент
(Н·м) | Ток
(A) | Скорость
вращения
(RPM) | Входная
мощност
-ь (Вт) | Эффект
силы
(г/Вт) | Температура
двигателя
(℃) |
VL8015 KV170
+
V80A 14S
+
VZ26*9.5 | 30% | 51.05 | 2000 | 0.68 | 3.58 | 2007 | 183 | 10.95 | /
(температура
окружающей
среды: 25) |
| 35% | 51.05 | 2766 | 0.94 | 5.52 | 2349 | 282 | 9.82 |
| 40% | 51.04 | 3645 | 1.22 | 8.17 | 2684 | 417 | 8.74 |
| 45% | 51.04 | 4647 | 1.53 | 11.59 | 3004 | 592 | 7.85 |
| 50% | 51.03 | 5886 | 1.87 | 15.49 | 3335 | 790 | 7.45 |
| 55% | 51.03 | 7112 | 2.25 | 20.42 | 3649 | 1042 | 6.82 |
| 60% | 51.03 | 8422 | 2.65 | 26.36 | 3954 | 1345 | 6.26 |
| 65% | 51.02 | 9852 | 3.09 | 33.54 | 4254 | 1711 | 5.76 |
| 70% | 51.00 | 11337 | 3.56 | 42.13 | 4537 | 2149 | 5.28 |
| 80% | 50.90 | 12818 | 4.03 | 52.63 | 4817 | 2679 | 4.79 |
| 90% | 50.87 | 13853 | 4.36 | 61.31 | 5000 | 3119 | 4.44 |
| 100% | 50.85 | 14613 | 4.60 | 68.15 | 5125 | 3466 | 4.22 |
VL8015 KV170
+
V80A 14S
+
VZ26*9.5 | 30% | 44.64 | 1543 | 0.57 | 3.02 | 1762 | 135 | 11.46 | /
(температура
окружающей
среды: 25) |
| 35% | 44.63 | 2231 | 0.73 | 4.55 | 2089 | 203 | 11.00 |
| 40% | 44.63 | 2939 | 0.95 | 6.60 | 2385 | 294 | 9.99 |
| 45% | 44.62 | 3731 | 1.19 | 9.17 | 2677 | 409 | 9.12 |
| 50% | 44.62 | 4596 | 1.46 | 12.35 | 2963 | 551 | 8.34 |
| 55% | 44.62 | 5546 | 1.75 | 16.19 | 3243 | 722 | 7.68 |
| 60% | 44.60 | 6573 | 2.06 | 20.77 | 3518 | 926 | 7.10 |
| 65% | 44.58 | 7688 | 2.41 | 26.24 | 3788 | 1170 | 6.57 |
| 70% | 44.56 | 8849 | 2.78 | 32.67 | 4053 | 1456 | 6.08 |
| 80% | 44.50 | 11320 | 3.56 | 49.25 | 4570 | 2192 | 5.17 |
| 90% | 44.36 | 13600 | 4.26 | 68.59 | 4964 | 3043 | 4.47 |
| 100% | 44.35 | 14754 | 4.63 | 80.33 | 5154 | 3562 | 4.14 |
Внимание: Температура двигателя — это температура корпуса в течение 10 минут работы двигателя при 75%
дроссельной заслонке при 44,4 В.
（Эти данные проверены независимой платформой T-MOTOR и используются только в качестве ориентира для выбора
модели. Окончательное право на интерпретацию принадлежит T-MOTOR. ） |

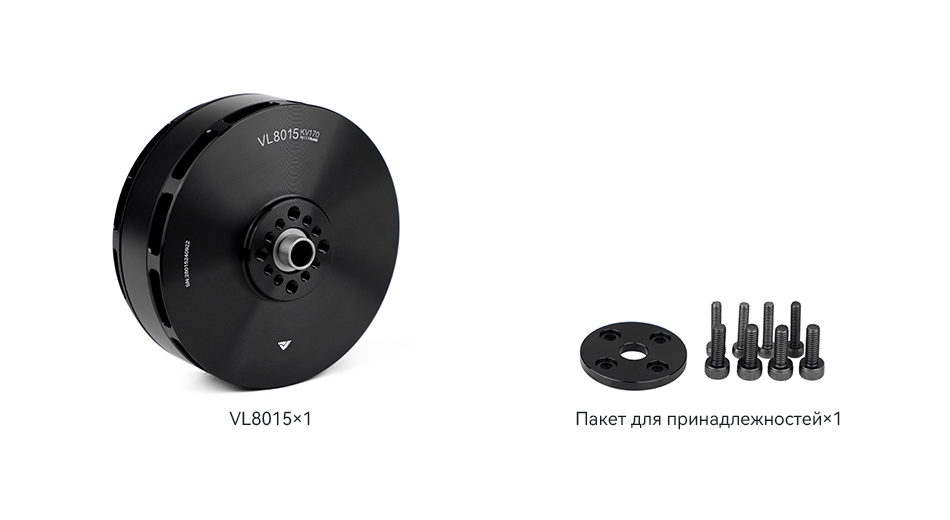

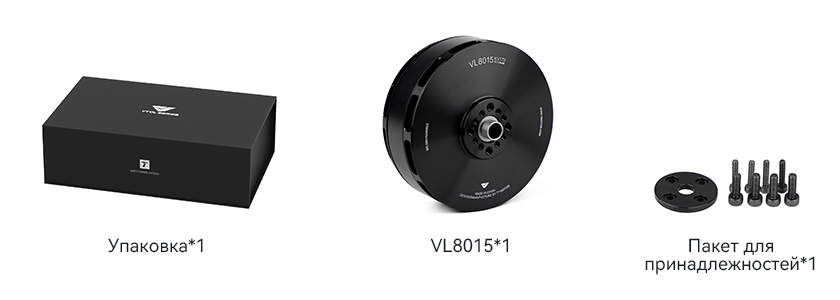

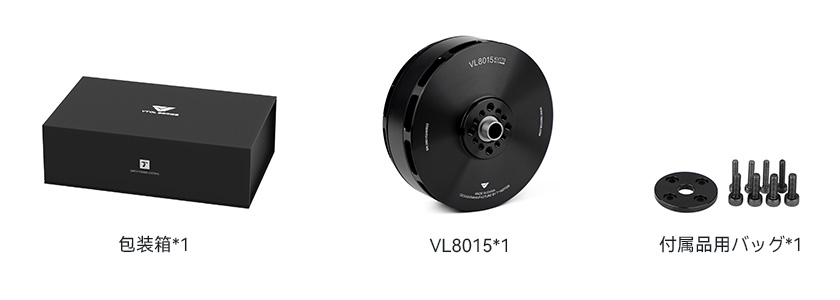

Список упаковки
Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
