Основные параметры Экспорт в Excel
| тип | VL8018 | Уровень изоляцииэмалированного провода | 180℃ |
| Габарит двигателя | Φ88.8*43.5mm | Спецификацияпровода * Длина | Силикагелевая линия
14# 1000mm |
| Статор | стойкость к термостойким
покрытиям при 150℃ | Температурнаястойкость эмалированнойпроволоки | 220℃ |
| Число плюса паза | 24N28P | Змеевик устойчивк давлению | 1000V/5s |
| Диаметр вала двигателя | IN: 12 OUT: 10 | Стандартдинамическогобаланса ротора | ≤10mg |
| Тип подшипника | Импортный подшипник 6901 | Уровень пылезащиты,гидроизоляции | IPX5 |
| Метод центробежнойтеплоотдачи | YES | Paзmep упаковки | 150*120*57mm |
| тип | VL8018 | KV (RPM/V) | 180 |
| Номинальное рабочеенапряжение (Lipo) | 12S | Холостой ток (15V) | 2.2A |
| Межфазноесопротивление(25℃) | 37mΩ | Максимальный ток | 100A |
| Максимальнаянепрерывнаямощность (180s) | 1600W | Temпepaтypaокружаютщей средыпри использовании | -30℃～55℃ |
| максимальное натяжениe | 17.6kg | Вес двигателя(с проводом) | 655g |
| Электронный регулятор параметры |
| тип | V120A | Режим управления | PWM/CAN |
| Максимальноенапряжение | 60V | Методыкоммуникации | DRONE CAN/UAV CAN |
| Максимальныйток (10s) | 130A (При определенных условиях рассеивания тепла) | Исправлен режим весла | Электронный стационарный гребной винт |
| Максимальныйпродолжительный ток | 60A (При определенных условиях рассеивания тепла) | Линия энкодеров | Экранированный
провод - черный
-24AWG-5C-450±10mm
-M6 Flugzeugkopf |
| Standby-Leistung | ≤50mA | Выходная линия | Силиконовая проволока
-12AWG-85±10mm |
| Bereich desGashebelhubs | 1040~1940us (неподвижный) | Входная линия | Силиконовый провод
-12AWG-180±10mm |
| Aktualisierungsfrequenzdes Gashebels | 50~500Hz | Signalleitung | Экранированная
проволока-черная
-OD4.2-5C-500±10-JP
-3P*2-черная-зеленая
-зеленая, желто-серая |
| Ansprechgesch-windigkeitdesGashebels | 300ms | Gewicht (inkl.Draht) | 170g |
| Электронный регулятор параметры |
| тип | G26*8.5 дюймa (660.4*215.9mm) | Cправочныйоднолистовой вeс | 68±5g |
Параметры испытаний Экспорт в Excel
| тип | Точка
дросселя | Напряже-ние
(В) | Натяже
-ние
(г) | Крутящий
момент
(Н*м) | Ток
(A) | Скорость
вращения
(RPM) | Входная
мощност
-ь
(Вт) | Эффект
силы
(г/Вт) | Температура
двигателя
(℃) |
VL8018 KV180
+
V120A 14S
+
G26*8.5 | 40% | 44.38 | 3277 | 1.01 | 7.97 | 2628 | 354 | 9.26 | 59
(температура
окружающей
среды:25) |
| 42% | 44.35 | 3623 | 1.11 | 9.14 | 2758 | 405 | 8.94 |
| 44% | 44.33 | 3971 | 1.22 | 10.41 | 2886 | 461 | 8.61 |
| 46% | 44.29 | 4349 | 1.32 | 11.78 | 3014 | 522 | 8.34 |
| 48% | 44.25 | 4741 | 1.44 | 13.28 | 3140 | 587 | 8.07 |
| 50% | 44.22 | 5123 | 1.55 | 14.85 | 3266 | 657 | 7.80 |
| 52% | 44.18 | 5527 | 1.67 | 16.55 | 3390 | 731 | 7.56 |
| 54% | 44.13 | 5980 | 1.81 | 18.48 | 3517 | 816 | 7.33 |
| 56% | 44.09 | 6424 | 1.94 | 20.50 | 3638 | 904 | 7.11 |
| 58% | 44.05 | 6860 | 2.07 | 22.62 | 3757 | 996 | 6.89 |
| 60% | 44.00 | 7328 | 2.20 | 24.87 | 3875 | 1094 | 6.70 |
| 62% | 43.95 | 7794 | 2.34 | 27.25 | 3991 | 1198 | 6.51 |
| 64% | 43.90 | 8246 | 2.47 | 29.72 | 4105 | 1305 | 6.32 |
| 66% | 43.85 | 8720 | 2.61 | 32.34 | 4218 | 1418 | 6.15 |
| 68% | 43.79 | 9188 | 2.76 | 35.13 | 4329 | 1538 | 5.97 |
| 70% | 43.73 | 9667 | 2.90 | 38.08 | 4436 | 1665 | 5.80 |
| 80% | 43.34 | 12133 | 3.65 | 55.09 | 4940 | 2388 | 5.08 |
| 90% | 42.93 | 14394 | 4.34 | 75.04 | 5364 | 3222 | 4.47 |
| 100% | 42.48 | 16107 | 4.88 | 95.16 | 5657 | 4043 | 3.98 |
VL8018 KV180
+
V120A 14S
+
G26*8.5 | 40% | 49.91 | 4097 | 1.25 | 9.65 | 2927 | 482 | 8.50 | 59
(температура
окружающей
среды:25) |
| 42% | 49.88 | 4525 | 1.37 | 11.08 | 3071 | 553 | 8.19 |
| 44% | 49.84 | 4967 | 1.50 | 12.60 | 3213 | 628 | 7.91 |
| 46% | 49.81 | 5423 | 1.64 | 14.29 | 3353 | 712 | 7.62 |
| 48% | 49.76 | 5900 | 1.78 | 16.15 | 3488 | 804 | 7.34 |
| 50% | 49.73 | 6392 | 1.92 | 18.09 | 3606 | 899 | 7.11 |
| 52% | 49.68 | 6894 | 2.07 | 20.20 | 3758 | 1004 | 6.87 |
| 54% | 49.64 | 7388 | 2.22 | 22.46 | 3890 | 1115 | 6.63 |
| 56% | 49.61 | 7938 | 2.38 | 24.89 | 4021 | 1235 | 6.43 |
| 58% | 49.55 | 8452 | 2.53 | 27.45 | 4147 | 1360 | 6.22 |
| 60% | 49.49 | 8996 | 2.70 | 30.16 | 4273 | 1493 | 6.03 |
| 62% | 49.42 | 9529 | 2.86 | 33.03 | 4397 | 1632 | 5.84 |
| 64% | 49.35 | 10077 | 3.03 | 36.12 | 4519 | 1783 | 5.65 |
| 66% | 49.28 | 10632 | 3.19 | 39.32 | 4642 | 1938 | 5.49 |
| 68% | 49.21 | 11190 | 3.36 | 42.71 | 4755 | 2102 | 5.32 |
| 70% | 49.14 | 11751 | 3.52 | 46.19 | 4867 | 2270 | 5.18 |
| 80% | 48.74 | 14450 | 4.34 | 66.04 | 5353 | 3219 | 4.49 |
| 90% | 48.28 | 16458 | 4.97 | 87.07 | 5712 | 4204 | 3.91 |
| 100% | 48.03 | 17587 | 5.22 | 99.04 | 5855 | 4756 | 3.63 |
Внимание: Температура двигателя — это температура корпуса в течение 10 минут работы двигателя при 75%
дроссельной заслонке при 44,4 В.
（вышеуказанные данные измеряются с помощью платформы испытания 2017 года.） |

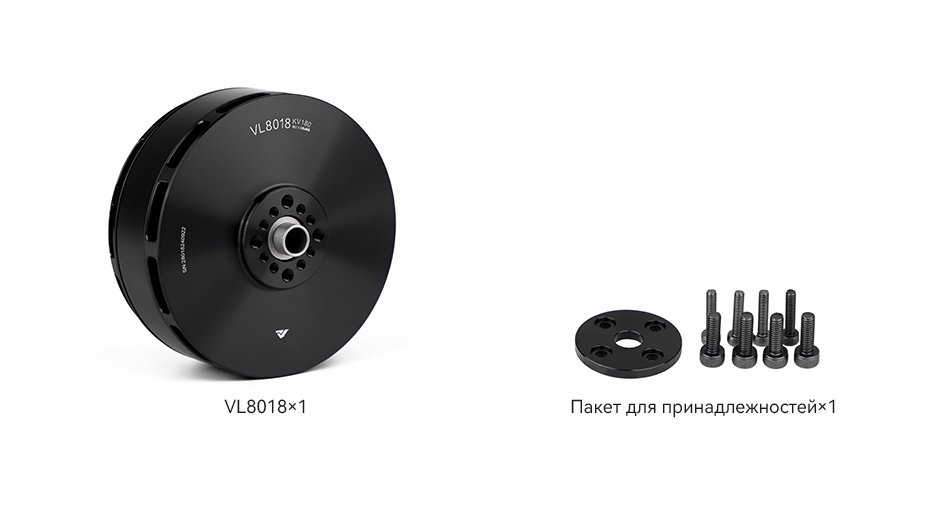

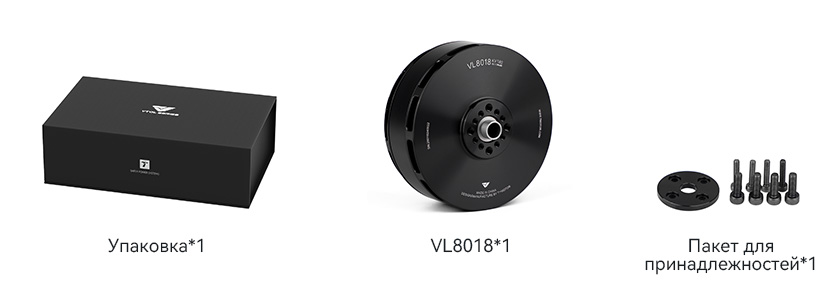

Список упаковки
Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
