    VL8022

    339.00

    Доступный балл: 339 Балл Подарочный балл: 339 Балл

    Число покупки：

    339.00

    Бесплатная доставка Международный Экспресс свыше 200 долларов США (За исключением отдаленных районов и специальных товаров)

    • Подробная информация
    • Технический параметр
    • Загружать

    Товар горячей продажи

    T-MOTOR VL8022

    Система
    питания серии VL

    VL8022 KV190

    Двигатель

    V150A

    Электронный регулятор

    VZ29

    Пропеллер

    T-MOTOR VL8022

    Неподвижные весла
    быстрые и экономичные

    Быстроходный
    (второй неподвижный винт)

    Неподвижный винт с нестандартным углом наклона 360° позволяет эффективно избежать турбулентности, вызванной вращением несущего винта, и гарантировать, что аэродинамическая компоновка самолета не будет затронута, тем самым повышая безопасность полета.

    Экономичный
    (Адаптивный гребной винт)

    В соответствии с изменением внешней силы, ESC может автоматически регулировать ток для управления фиксированным крутящим моментом винта, снижения энергопотребления и тепловыделения, а также достижения эффекта энергосбережения.

    Рекомендованный

    12S

    Рекомендуемое
    напряжение

    22.2kg

    Максимальное
    растягивающее
    усилие по одной оси

    40kg

    Рекомендуемая
    взлетная масса
    (квадроциллятор)

    Инженерный чертеж


    Основные параметры
    типVL8022Уровень изоляцииэмалированного провода180℃
    Габарит двигателяΦ88.8*47.5mmСпецификацияпровода * ДлинаСиликагелевая линия
    13# 1000mm
    Статорстойкость к термостойким
    покрытиям при 150℃    		Температурная
    стойкость
    эмалированной
    проволоки    		220℃
    Число плюса паза24N28PЗмеевик устойчивк давлению1000V/5s
    Диаметр вала двигателяIN: 12 OUT: 10Стандартдинамическогобаланса ротора≤10mg
    Тип подшипникаИмпортный подшипник 6901Уровень пылезащиты,гидроизоляцииIPX5
    Метод центробежнойтеплоотдачиYESPaзmep упаковки150*120*57mm
    типVL8022KV (RPM/V)170
    Номинальное рабочеенапряжение (Lipo)12SХолостой ток (15V)2.5A
    Межфазноесопротивление(25℃)30mΩМаксимальный ток135A
    Максимальнаянепрерывнаямощность (180s)2100WTemпepaтypaокружаютщей средыпри использовании-30℃～55℃
    максимальное натяжениe22.2kgВес двигателя(с проводом)785g
    Электронный регулятор параметры
    типV150AРежим управленияPWM/CAN
    Максимальное
    напряжение    		60VМетодыкоммуникацииDRONE CAN/UAV CAN
    Максимальныйток (10s)160A (При определенных условиях рассеивания тепла)Исправлен режим веслаЭлектронный стационарный гребной винт
    Максимальныйпродолжительный ток70A (При определенных условиях рассеивания тепла)Линия энкодеровЭкранированный
    провод - черный
    -24AWG-5C-450±10mm
    -M6 Flugzeugkopf
    Standby-Leistung≤50mAВыходная линияСиликоновая проволока
    -10AWG-150±10mm
    Bereich desGashebelhubs1040~1940us (неподвижный)Входная линияСиликоновый провод
    -10AWG-200±10mm
    Aktualisierungsfrequenzdes Gashebels50~500HzSignalleitungЭкранированная
    проволока-черная
    -OD4.2-5C-500±10-JP
    -3P*2-черная-зеленая
    -зеленая, желто-серая
    Ansprechgesch-windigkeit desGashebels300msGewicht (inkl.Draht)295g
    Электронный регулятор параметры
    типVZ29*11 дюйм (736.6*279.4mm)Cправочныйоднолистовой вeс90±5g
    Параметры испытаний
    типТочка
    дросселя    		Напряже-ние
    (В)    		Натяже
    -ние
    (г)    		Крутящий
    момент
    (Н*м)    		Ток
    (A)    		Скорость
    вращения
    (RPM)    		Входная
    мощност
    -ь
    (Вт)    		Эффект
    силы
    (г/Вт)    		Температура
    двигателя
    (℃)
    VL8022 KV170
    +
    V150A 14S
    +
    VZ29*11    		40%44.4145171.5210.5623664699.63125
    (температура
    окружающей
    среды:25)
    42%44.3850261.6812.2924945459.22
    44%44.3455541.8614.1726206288.84
    46%44.3160942.0316.2627447208.46
    48%44.2666642.2218.5228668198.13
    50%44.2272392.4120.9329869267.82
    52%44.1878432.6123.56310310417.54
    54%44.1384462.8126.35321811637.26
    56%44.0790603.0229.34333112937.01
    58%44.0297063.2332.52344114326.78
    60%43.96103463.4435.89354915786.56
    62%43.89109933.6639.43365417316.35
    64%43.83116293.8743.13375718906.15
    66%43.75122664.0946.99385720565.97
    68%43.67129194.3051.07395522305.79
    70%43.60135614.5255.31404724115.62
    80%43.26160645.3773.74438831905.04
    90%42.74188756.3399.88473342684.42
    100%42.33203086.84119.59491650624.01
    VL8022 KV170
    +
    V150A 14S
    +
    VZ29*11    		40%50.0756721.9113.1826546608.59125
    (температура
    окружающей
    среды:25)
    42%50.0463052.1215.3627957698.20
    44%50.0169732.3417.7529338887.85
    46%49.9776652.5620.33306910167.55
    48%49.9283562.7923.14320111557.23
    50%49.8890683.0326.16333213056.95
    52%49.8298053.2829.46346014686.68
    54%49.75105743.5333.09358916466.42
    56%49.68113353.7936.84370918316.19
    58%49.61120944.0440.78382720235.98
    60%49.54128024.2944.87394122225.76
    62%49.46135434.5449.19405224335.57
    64%49.38143104.8153.81415726575.39
    66%49.30150225.0658.50425928845.21
    68%49.20157585.3163.48435931235.05
    70%49.10164685.5568.63445433704.89
    80%48.53195646.6395.19483446204.23
    90%47.95218207.41123.70508659323.68
    100%47.70222687.56136.67514065193.42
    Внимание: Температура двигателя — это температура корпуса в течение 10 минут работы двигателя при 75%
    дроссельной заслонке при 44,4 В.
    （вышеуказанные данные измеряются с помощью платформы испытания 2017 года.）

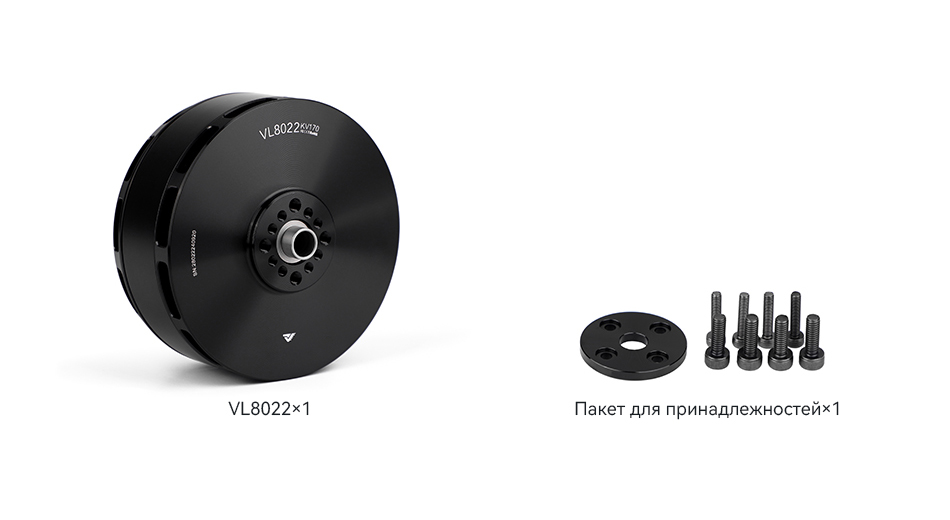

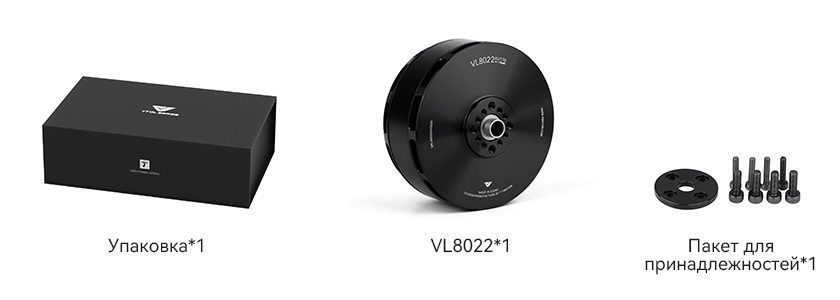

    Список упаковки


    Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
