    X-A12XL II-14S

    Запрос цены: onlinesales@tmotor.com

    Подарочный балл: 0 Балл

    Число покупки :

    0.00

    Бесплатная доставка Международный Экспресс свыше 200 долларов США (За исключением отдаленных районов и специальных товаров)

    • Подробная информация
    • Технический параметр

    Товар горячей продажи

    X-A12XL II-14S

    Модульная система питания

    X-A12XL II-14S Модульная система питания
    X-A12XL II-14SДвигатель
    14SFOC 200AЭлектронный регулятор
    PFZ4918PПропеллер

    Рекомендуемая конфигурация

    Взлетная масса

    120kgЧетырехосевой мультироторный БПЛА

    Взлетная масса

    180kgШестиосевой мультироторный дрон
    Инженерный чертеж


    Основные параметры Экспорт в Excel
    Название моделиX-A12XL II-14S KV74Применимый диаметр углеродной трубки50mm
    Конфигурация
    пакета    		X-A12XL II-14S (Двигатель)+14S FOC 200A (Электронный регулятор)+PFZ4918P (Пропеллер)

    Материал проволоки,

    количество проволоки, цвет

    		Шнур питания: 10 # AWG
    Красный Черный
    Сигнальная линия: Тефлоновая
    проволока 5P
    Рекомендуемые
    аккумуляторы    		12~14S (LiPo)Длина проволоки1695±10mm
    Номинальное
    растягивающее
    усилие одной оси    		28~34kgВес всей машины, включая провода
    (включая Blade)    		4980±2%g
    Номинальный эффект
    растягивающего
    усилия    		7.7g/W (28kg)Уровень защитыIPX6
    Максимальное
    тяговое усилие    		71.8kgРабочая температура окружающей среды-20~55℃
    Параметры двигателя
    Размер статора111*22mmKV74
    Параметры ESC
    Диапазон хода
    дроссельной
    заслонки    		1100~1940usМаксимальное напряжение61V
    Способ связиDRONE CAN、UAV CAN、
    CUBE CAN    		Максимальный ток
    (кратковременный)    		200A
    (Открытая среда и
    температура≤60℃)
    Способ управленияPWM/CANBEC/
    Параметры лезвия
    Технические
    характеристики
    и модели    		PFZ4918P
    (Складной пропеллер из углеродного волокна)    		Длина проволоки49 дюйм (1245.17mm)
    Параметры испытаний Экспорт в Excel
    типНапряже-
    ние
    (В)    		Точка
    дросселя    		Ток
    (A)    		Натяже-
    ние
    (г)    		Крутящий
    момент
    (N·m)    		Скорость
    вращения
    (RPM)    		КПД
    двигателя
    (%)    		Комплексное силовое воздействие (г/Вт)Температура
    двигателя
    (℃)
    X-A12XL II-14S KV74
    +
    14S FOC 200A
    +
    PFZ4918P    		5430%10.9284324.88104992.5714.3875
    (температура
    окружающей среды: 25)
    35%19.63126627.27128291.3512.01
    40%32.39174499.94150390.8910.03
    45%47.172273112.94171090.218.97
    50%67.842825716.03190489.987.76
    55%88.023413619.46208689.907.22
    60%112.524011622.89225589.436.64
    65%138.084600326.30241089.526.20
    70%164.835185029.70255489.125.86
    75%198.245762633.00268387.085.41
    80%231.846297736.17280185.195.06
    85%255.516701738.43288584.614.88
    90%280.847032340.40294982.734.66
    95%293.907189241.30297881.584.56
    100%290.367187241.32297682.574.61
    Внимание: Температура двигателя - это температура корпуса двигателя, работающего в течение 2 минут при дроссельной заслонке 80%.
    （Данные параметры были получены в результате тестирования независимой платформы T-MOTOR . Только для справки выбора типа. Право на окончательную
    интерпретацию принадлежит T-MOTOR）

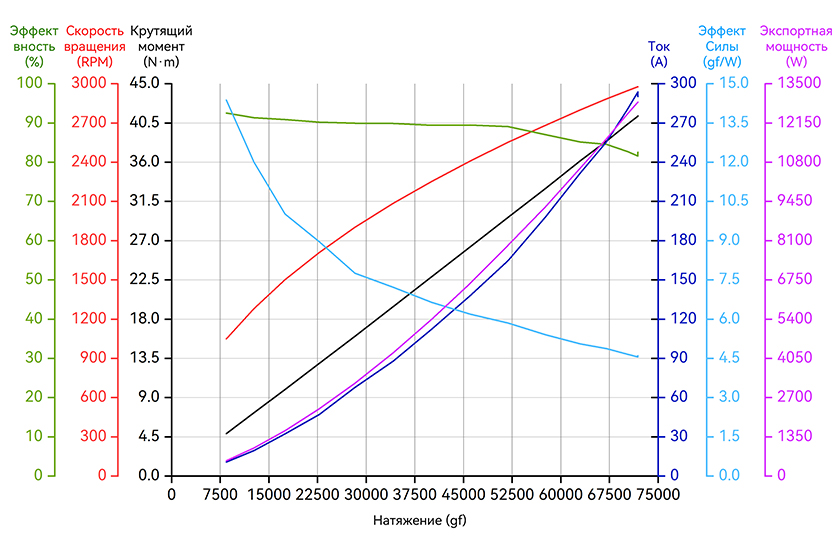

    Аналитическая диаграмма

    X-A12XL II-14S-line-ru.jpg

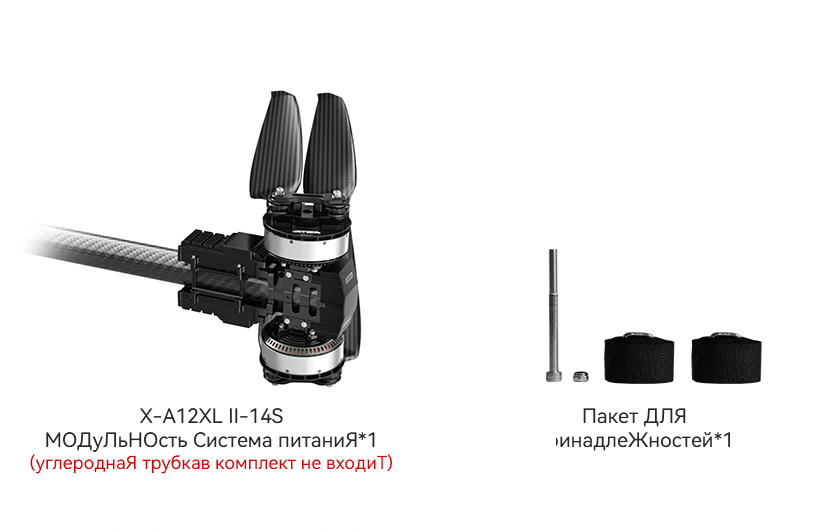

    Список упаковки


    Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
