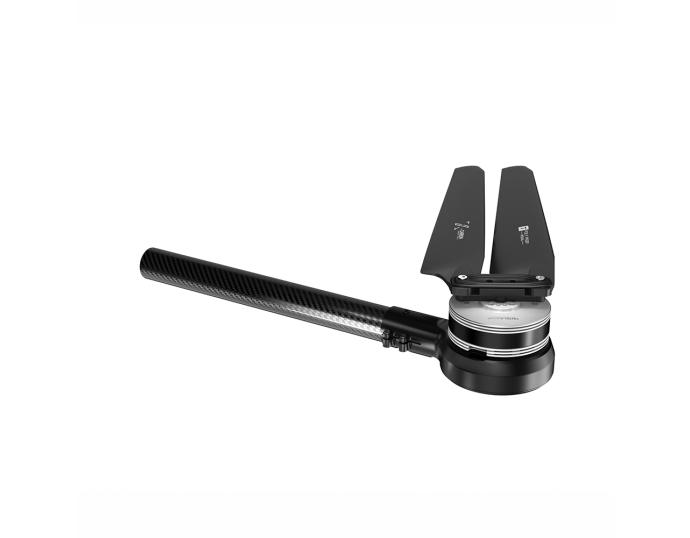

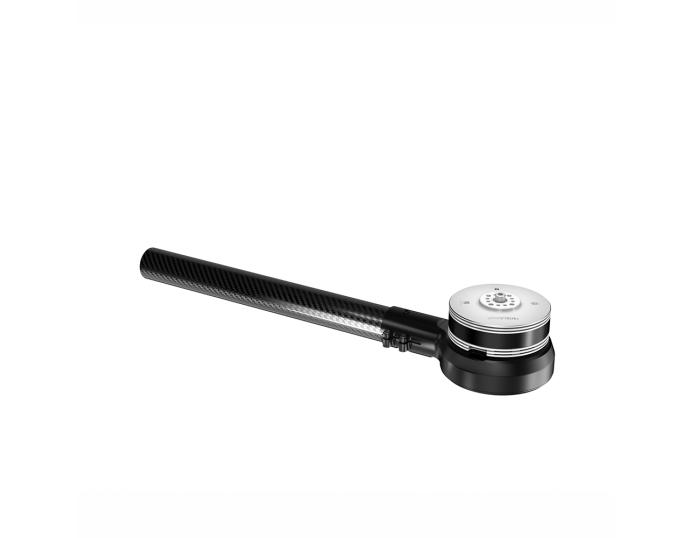

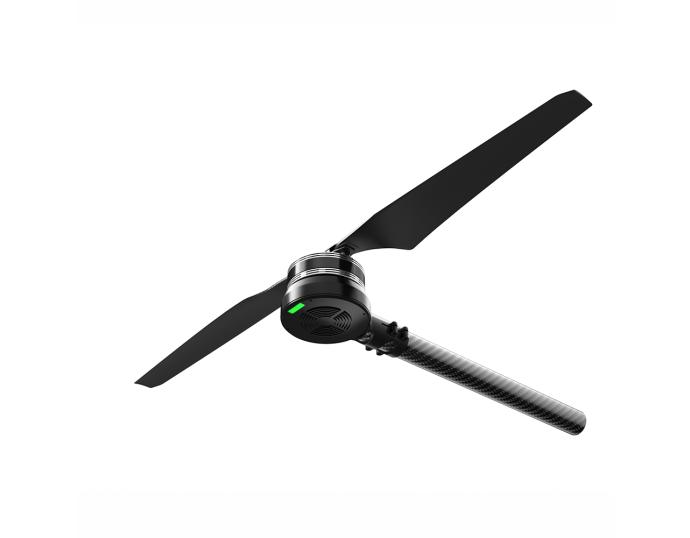

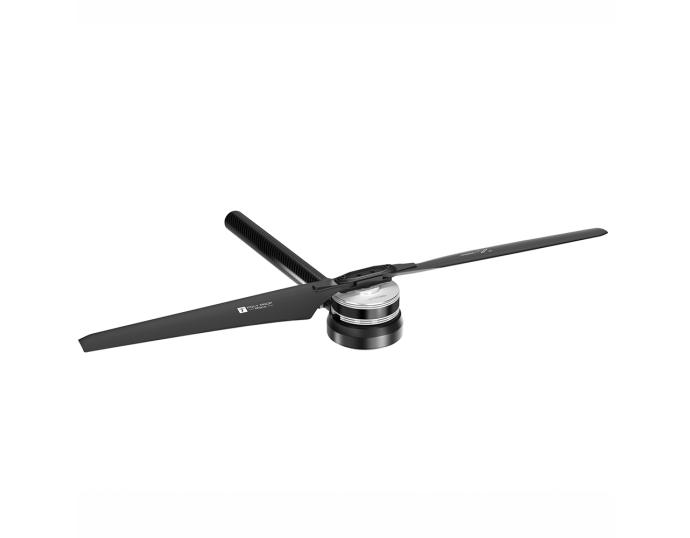

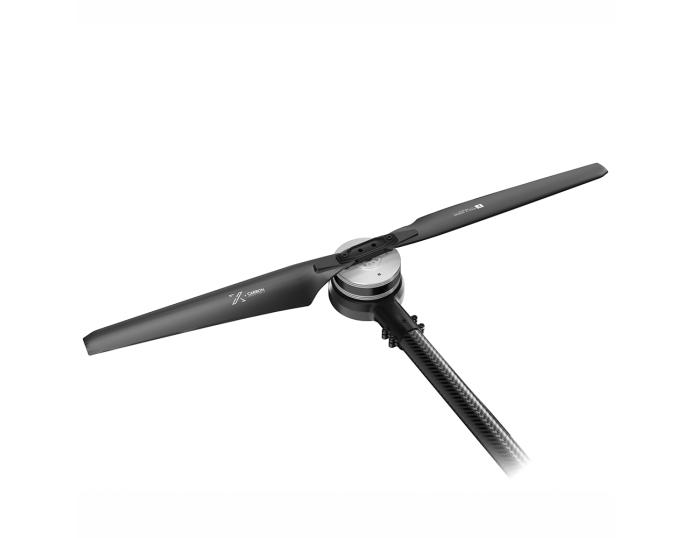

    701-X（一体化电机）

    2589.00

    可用积分: 2589 积分 赠送积分: 2589 积分

    • 快速便捷

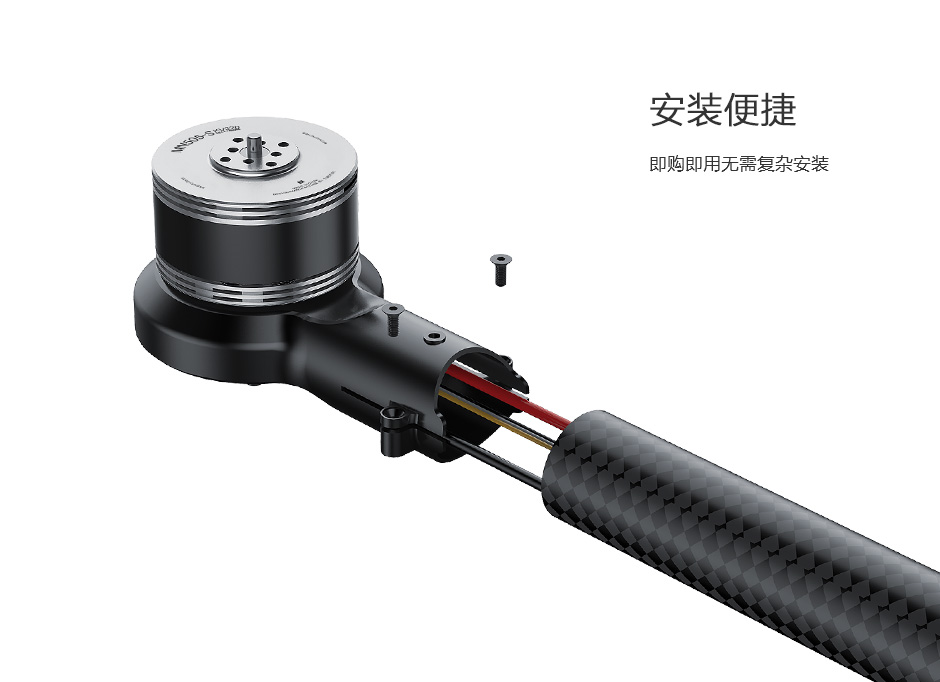

    • 即购即用无需复杂安装
    • 整套搭配，完美兼容 超强性价比
    • 模块化动力系统
    • 请成对购买
    参数：
    • MN701-S KV135+Alpha 80A HV Round
    • MN701-S KV135+Alpha 80A HV Round+MF2614
    购买数量：

    2589.00

    大陆地区免邮

    相关搭配

    • 详细信息
    • 技术参数

    热卖商品



    工程图


    基础参数
    产品型号701-XKV135外露线长600mm
    机臂尺寸143*90.6*70.2mm机臂重量（含线）628g
    槽极数24N28P轴径IN:8mm OUT:8mm
    空载电流（24V）0.9A工作额定电压（Lipo）12S
    相间内阻94mΩIP等级/
    最大电流（180S）42A电调推荐ALPHA 80A 12S
    最大持续功率（180S）582W螺旋桨推荐MF2614
    测试参数
    型号桨油门点
    (%)    		电压
    (V)    		电流
    (A)    		功率
    (W)    		转速
    (RPM)    		扭矩
    (N.m)    		拉力
    (g)    		力效
    (g/W)    		电机温度
    (℃)
    701-X
    KV135（Alpha 80A 12S ）    		MF261440%47.955.5026422830.90284310.7874
    （环境温度：
    25）
    45%47.927.3935425311.1034779.82
    50%47.859.6045927681.3241659.07
    55%47.7912.1858229981.5448778.38
    60%47.7015.2272632211.7856647.80
    65%47.6118.6788934382.0264557.26
    70%47.5022.55107136482.2772736.79
    75%47.3726.99127938502.5381146.35
    80%47.2331.87150540392.7989305.93
    85%47.0937.18175142053.0297015.54
    90%46.9342.58199843403.22103525.18
    95%46.8845.21211943863.30106315.02
    100%46.8845.35212643813.28105814.98
    注意：电机温度为100%油门下电机运行10分钟的机壳温度。
    （该数据由本公司自主平台测试所得，仅作为选型参考，最终解释权归本公司所有。）

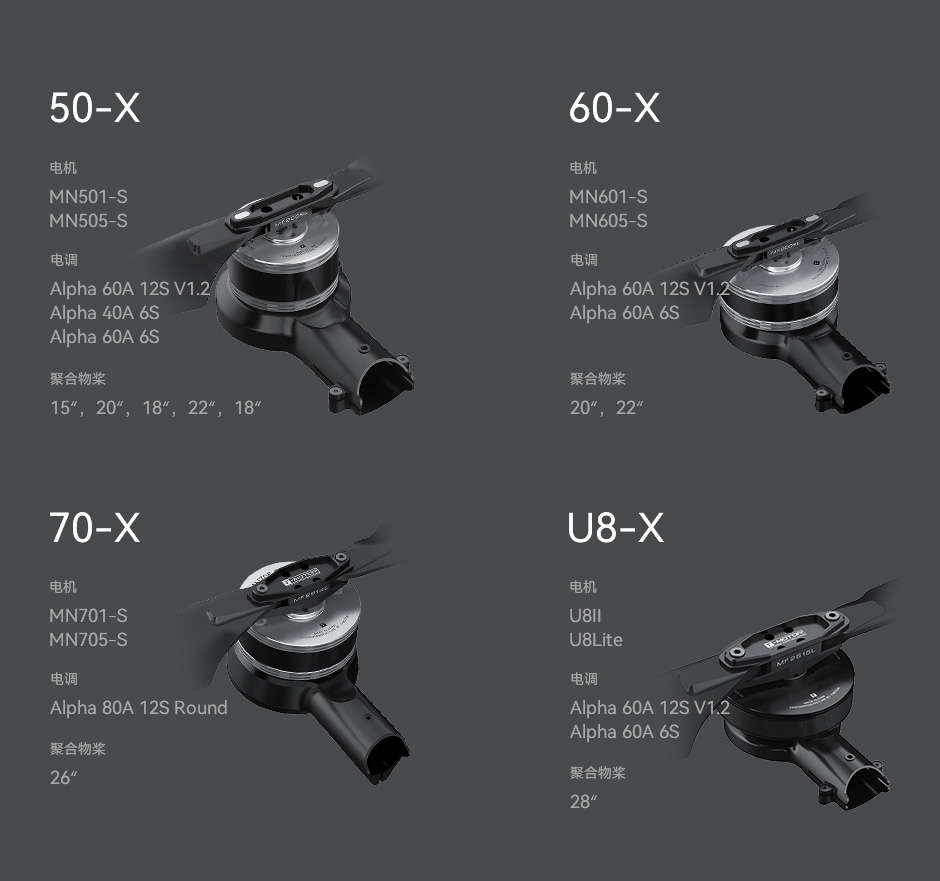

    动力系统匹配表
    机臂适配管径电机KV默认电调默认桨可选配桨可定制电调
    501-X25mm/30mmMN501-SKV240ALPHA 60A 12S V1.2MF1503P15*5, FA15.2*5FLAME 60A 12S
    KV300ALPHA 40A 6SMF2009P20*6, FA20.2*6.6ALPHA 60A 12S V1.2,
    AIR 40A
    KV360MF1806P18*6.1, FA18.2*5.9
    505-XMN505-SKV320ALPHA 60A 6SMF2211P22*6.6, FA22.2*7.2FLAME 60A 12S
    KV380MF1806P18*6.1, FA18.2*5.9
    601-XMN601-SKV170ALPHA 60A 12S V1.2MF2009P20*6, FA20.2*6.6FLAME 60A 12S
    KV320ALPHA 60A 6SP20*6, FA20.2*6.6
    605-XMN605-SKV170ALPHA 60A 12S V1.2MF2211P22*6.6, FA22.2*7.2FLAME 60A 12S
    KV320ALPHA 60A 6S
    701-XMN701-SKV135ALPHA 80A 12S
    Round    		MF2614P24*7.2-10mm Hole,
    G24*7.8, FA24.2*7.9    		/
    705-XMN705-SKV125ALPHA 80A 12S
    Round    		MF2614G26*8.5, FA26.2*8.5/
    U8Ⅱ-X
    U8 Lite-X
    XU8-X    		U8Ⅱ
    U8 Lite
    XU8    		KV85ALPHA 60A 12S V1.2MF2815G28*9.2, FA28.2*9.2FLAME 60A 12S
    KV100
    KV150ALPHA 60A 6S
    KV190
    6007Ⅱ-X25mm/28mm6007ⅡKV160ALPHA 60A 12S V1.2MF2211FA22.2*7.2,
    NS22*6.6, P22*6.6    		FLAME 60A 12S
    KV320ALPHA 60A 6S
    P60-X25mm/30mmP60KV170FLAME 60A 12SMF2211P22*6.6, G22*7.2/
    P80-X30mm/35mm
    或40mm
    (请选择管径)    		P80KV100/KV120ALPHA 80A 12SMF3016P30*10, G30*10.5FLAME 80A 12S,
    FLAME 100A 14S
    X-50125mm/30mmMN501-SKV240ALPHA 60A 12S V1.2P15*5/FLAME 60A 12S
    KV300ALPHA 40A 6SP20*6/ALPHA 60A 6S,
    AIR 40A
    KV360P18*6.1/
    X-505MN505-SKV320ALPHA 60A 6SP22*6.6/FLAME 60A 12S
    KV380P18*6.1/
    X-601MN601-SKV170ALPHA 60A 12S V1.2P20*6/FLAME 60A 12S
    KV320ALPHA 60A 6S/
    X-605MN605-SKV170ALPHA 60A 12S V1.2P22*6.6/FLAME 60A 12S
    KV320ALPHA 60A 6S/
    X-U8Ⅱ
    X-U8 Lite    		U8Ⅱ
    U8 Lite    		KV85ALPHA 60A 12S V1.2G28*9.2/FLAME 60A 12S
    KV100/
    KV150ALPHA 60A 6S/
    KV190/
    X-70130mm/35mmMN701-SKV135ALPHA 80A 12S
    Round    		P24*7.2
    -10mmHole    		G24*7.8/
    X-705MN705-SKV125ALPHA 80A 12S
    Round    		G26*8.5//
    * 成对买
