适用机型
多旋翼4轴
多旋翼6轴
多旋翼8轴
多旋翼共轴核心场景
重载物流运输
消防救援与应急投送
农林植保与大面积喷洒
超长寿命与高可靠性

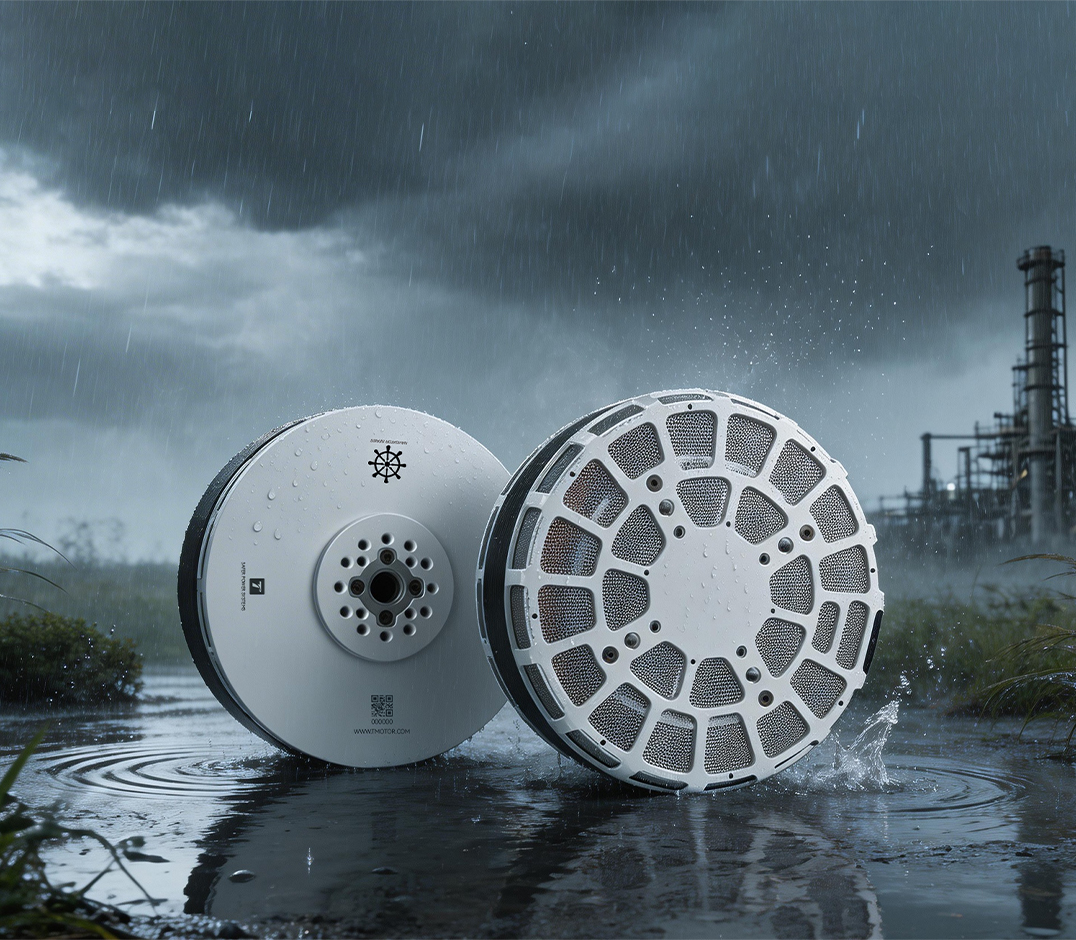

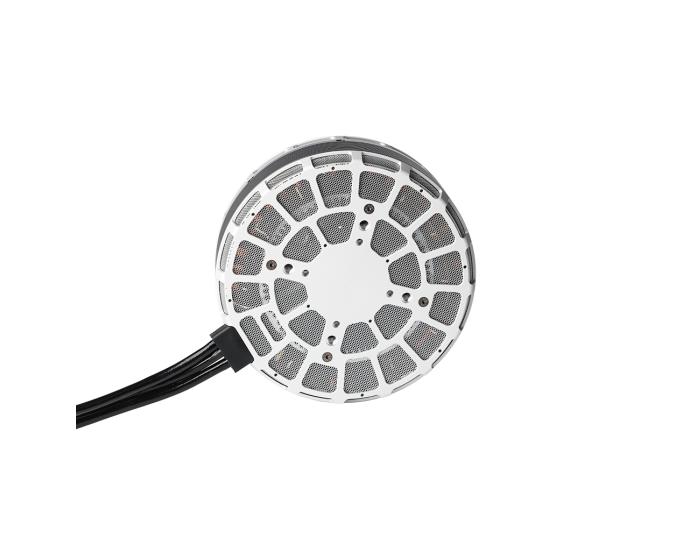

转定子双防尘网结构
IP45 防护标准，轻量化的同时，兼顾防护性能
可有效抵御喷水或大雨侵袭，确保电机在各种恶劣天气下稳定工作
可有效抵御喷水或大雨侵袭，确保电机在各种恶劣天气下稳定工作
高粉尘测试后内部无积尘，绝缘性能无衰减，电机运行正常
一体化高效散热系统
内置一体式压铸散热齿结构、散热面积提升2倍；
较传统分体式散热结构热传导更快、散热效率更高，绕组温度可降低5~8℃
定制化需求
根据具体应用场景和性能要求量身定制解决方案
灵活满足客户的个性化需求，为客户创造更大的价值

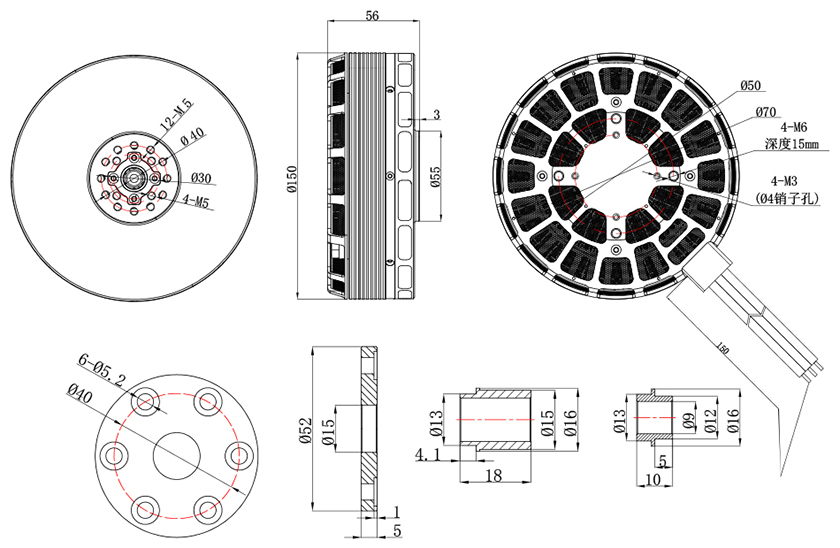

| 电机型号 | MN1320 | 电机尺寸 | Φ150*56mm |
| 定子工艺 | 耐150℃高温涂敷 | 漆包线绝缘等级 | 耐220℃高温 |
| 磁铁等级 | 耐180℃高温 | 线圈绝缘测试 | 1000V耐压测试 |
| 防尘防水等级 | IP45 | 槽级数 | 36N42P |
| 转子动平衡标准 | ≤30mg | 轴承型号 | 进口6904ZZ轴承 |
| 出轴轴径 | / | 出线规格/长度 | 漆包线*150mm |
| 技术参数 | |||
| KV值 | 49 | 空载电流 (20V) | 3.2A |
| 最大持续功率 (180s） | 2900W | 相间内阻 | 20.5mΩ |
| 工作额定电压 (Lipo) | 24S | 最大电流 | 150A |
| 最大拉力 | 58kg | 电机重量 (含线) | 2070g |
| 包装重量 | 2640g | ||

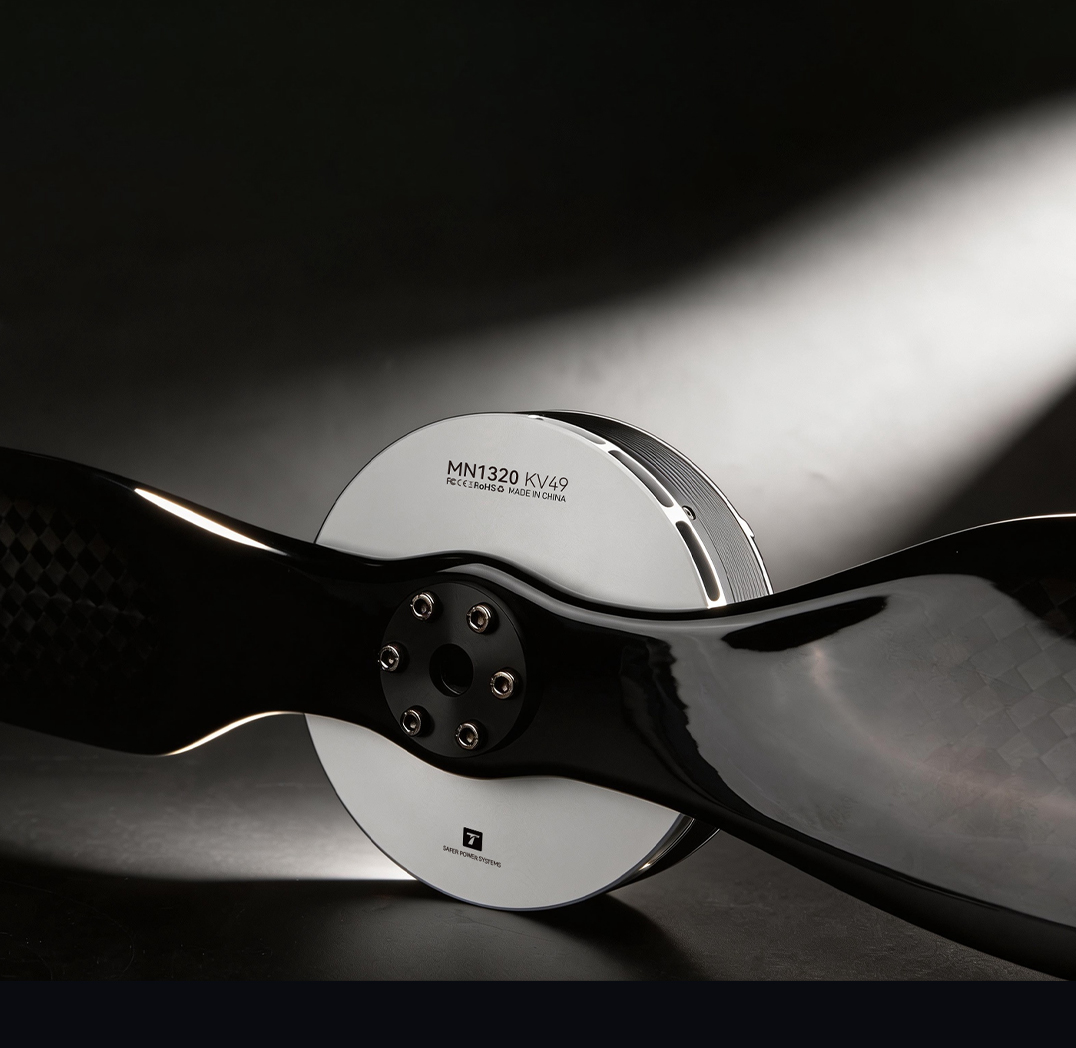

| 推荐搭配 | |||
| 旋翼电机 | MN1320 KV49 | 旋翼电调 | M200A24S |
| 旋翼桨叶 | NS45 | 电池电压 | 24S |
| 型号 | 桨 | 电压 (V) | 油门点 (%) | 电流 (A) | 转速 (rpm) | 拉力 (g) | 功率 (W) | 力效 (g/W) | 扭矩 (N.m) | 电机温度 (℃) |
| MN1320 KV49 | NS45 | 91.94 | 40% | 14.01 | 1553 | 12378 | 1288 | 9.61 | 6.54 | 93℃(环境温度: 25℃) |
| 91.95 | 42% | 16.17 | 1633 | 13739 | 1486 | 9.24 | 7.26 | |||
| 91.98 | 44% | 18.59 | 1712 | 15182 | 1710 | 8.88 | 8.03 | |||
| 91.98 | 46% | 21.12 | 1787 | 16663 | 1943 | 8.58 | 8.80 | |||
| 91.98 | 48% | 23.98 | 1865 | 18261 | 2206 | 8.28 | 9.64 | |||
| 91.99 | 50% | 27.35 | 1946 | 20015 | 2516 | 7.96 | 10.57 | |||
| 92.00 | 52% | 30.79 | 2023 | 21743 | 2832 | 7.68 | 11.52 | |||
| 91.98 | 54% | 34.50 | 2099 | 23442 | 3173 | 7.39 | 12.44 | |||
| 91.98 | 56% | 38.15 | 2170 | 25130 | 3509 | 7.16 | 13.35 | |||
| 91.94 | 58% | 42.38 | 2242 | 27015 | 3897 | 6.93 | 14.37 | |||
| 91.94 | 60% | 47.01 | 2318 | 28986 | 4322 | 6.71 | 15.44 | |||
| 91.93 | 62% | 51.69 | 2389 | 30984 | 4751 | 6.52 | 16.51 | |||
| 91.94 | 64% | 57.06 | 2458 | 32985 | 5246 | 6.29 | 17.60 | |||
| 91.95 | 66% | 61.82 | 2521 | 34959 | 5684 | 6.15 | 18.68 | |||
| 91.95 | 68% | 67.13 | 2587 | 37010 | 6173 | 6.00 | 19.80 | |||
| 91.90 | 70% | 73.63 | 2653 | 39107 | 6767 | 5.78 | 20.98 | |||
| 91.91 | 80% | 90.49 | 2830 | 44480 | 8323 | 5.34 | 24.07 | |||
| 91.93 | 90% | 126.87 | 3108 | 54596 | 11662 | 4.68 | 29.84 | |||
| 91.81 | 100% | 148.96 | 3218 | 58958 | 13675 | 4.31 | 32.44 | |||
| 注意：电机温度为80%油门下电机运行10分钟的机壳温度。 （以上数据由T-MOTOR自主平台测试所得，仅供选型参考，最终解释权归T-MOTOR所有） | ||||||||||
