适用机型
多旋翼4轴
多旋翼6轴
多旋翼8轴
多旋翼共轴核心场景
重载物流运输
消防救援与应急投送
农林植保与大面积喷洒
超长寿命与高可靠性
转定子双防尘网结构
IP45 防护标准，轻量化的同时，兼顾防护性能
可有效抵御喷水或大雨侵袭，确保电机在各种恶劣天气下稳定工作
可有效抵御喷水或大雨侵袭，确保电机在各种恶劣天气下稳定工作
高粉尘测试后内部无积尘，绝缘性能无衰减，电机运行正常
一体化高效散热系统
内置一体式压铸散热齿结构、散热面积提升2倍；
较传统分体式散热结构热传导更快、散热效率更高，绕组温度可降低5~8℃
定制化需求
根据具体应用场景和性能要求量身定制解决方案
灵活满足客户的个性化需求，为客户创造更大的价值

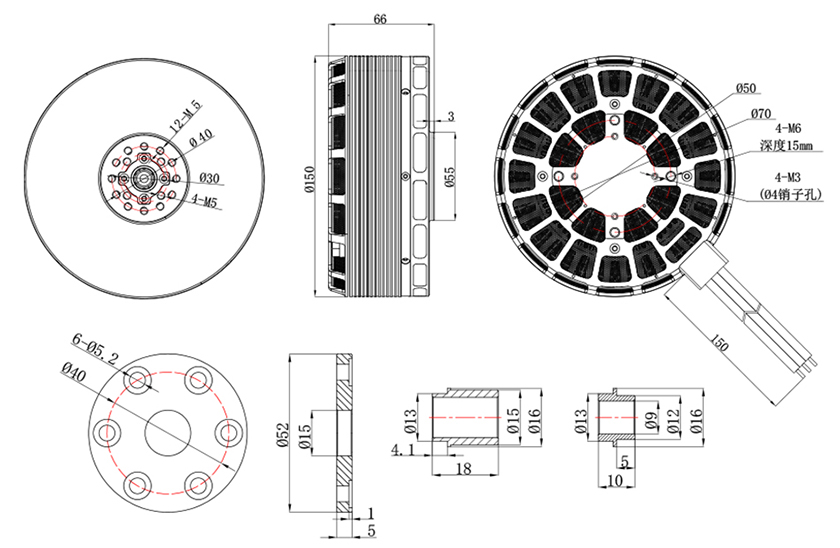

| 电机型号 | MN1330 | 电机尺寸 | Φ150*65mm |
| 定子工艺 | 耐150℃高温涂敷 | 漆包线绝缘等级 | 耐220℃高温 |
| 磁铁等级 | 耐180℃高温 | 线圈绝缘测试 | 1000V耐压测试 |
| 防尘防水等级 | IP45 | 槽级数 | 36N42P |
| 转子动平衡标准 | ≤30mg | 轴承型号 | 进口6004ZZ轴承 |
| 出轴轴径 | / | 出线规格/长度 | 漆包线*150mm |
| 技术参数 | |||
| KV值 | 40 | 空载电流 (20V) | 3.4A |
| 最大持续功率 (180s） | 3400W | 相间内阻 | 19.5mΩ |
| 工作额定电压 (Lipo) | 24S | 最大电流 | 177A |
| 最大拉力 | 75kg | 电机重量 (含线) | 2750g |
| 包装重量 | 3300g | ||
| 推荐搭配 | |||
| 旋翼电机 | MN1330 KV40 | 旋翼电调 | M200A24S |
| 旋翼桨叶 | NS52 | 电池电压 | 24S |
| 型号 | 桨 | 电压 (V) | 油门点 (%) | 电流 (A) | 转速 (rpm) | 拉力 (g) | 功率 (W) | 力效 (g/W) | 扭矩 (N.m) | 电机温度 (℃) |
| MN1330 KV40 | NS52 | 92.00 | 40% | 14.47 | 1253 | 14117 | 1331 | 10.61 | 8.36 | 117℃(环境温度: 25℃) |
| 92.00 | 42% | 16.79 | 1318 | 15722 | 1545 | 10.18 | 9.28 | |||
| 92.03 | 44% | 19.32 | 1383 | 17409 | 1778 | 9.79 | 10.26 | |||
| 92.03 | 46% | 21.84 | 1444 | 19026 | 2010 | 9.47 | 11.23 | |||
| 92.07 | 48% | 24.86 | 1508 | 20768 | 2289 | 9.07 | 12.28 | |||
| 92.03 | 50% | 28.14 | 1575 | 22744 | 2590 | 8.78 | 13.43 | |||
| 92.06 | 52% | 31.77 | 1638 | 24669 | 2925 | 8.44 | 14.61 | |||
| 92.05 | 54% | 35.51 | 1701 | 26689 | 3269 | 8.17 | 15.82 | |||
| 92.04 | 56% | 39.40 | 1760 | 28741 | 3626 | 7.93 | 17.00 | |||
| 92.03 | 58% | 43.97 | 1822 | 30880 | 4046 | 7.63 | 18.30 | |||
| 92.04 | 60% | 49.17 | 1886 | 33219 | 4526 | 7.34 | 19.71 | |||
| 92.03 | 62% | 53.92 | 1946 | 35520 | 4962 | 7.16 | 21.11 | |||
| 92.03 | 64% | 59.27 | 2005 | 37880 | 5455 | 6.94 | 22.55 | |||
| 92.02 | 66% | 64.90 | 2061 | 40141 | 5972 | 6.72 | 23.96 | |||
| 92.02 | 68% | 71.24 | 2118 | 42579 | 6555 | 6.50 | 25.49 | |||
| 92.01 | 70% | 77.88 | 2176 | 45454 | 7166 | 6.34 | 27.25 | |||
| 92.02 | 80% | 112.91 | 2434 | 57770 | 10390 | 5.56 | 34.98 | |||
| 91.99 | 90% | 146.21 | 2623 | 66784 | 13450 | 4.97 | 40.81 | |||
| 91.90 | 100% | 177.03 | 2744 | 75415 | 16270 | 4.64 | 46.25 | |||
| 注意：电机温度为80%油门下电机运行10分钟的机壳温度。 （以上数据由T-MOTOR自主平台测试所得，仅供选型参考，最终解释权归T-MOTOR所有） | ||||||||||
