Grundlegende Parameter In Excel exportieren
| Modell | VL1035 | Isolationsgradvon Lackdraht | 180℃ |
| Ausmaß des Motors | Φ109.6*61mm | Drahtspezifikation*Länge | Lackdraht 150mm |
| Stator | 150 ℃ hochtemperaturbeständige Beschichtung | Temperaturbeständigkeit von Lackdraht | 220℃ |
| Polzahl desSteckplatzes | 24N28P | Die Spule istdrucktolerant | 1000V/5s |
| Motorwellendurchmesser | IN: 12 OUT: 10 | DynamischerAuswuchtstandarddes Rotors | ≤15mg |
| Lagertyp | Importiertes Lager 6901 | Staub- undWasserschutzklasse | IPX5 |
| Zentrifugalkühlmodus | YES | Packungsgrösse | 190*140*80mm |
| Modell | VL1035 | KV (RPM/V) | 150 |
| Nennbetriebsspannung(Lipo) | 14S | Leerlaufstrom (15V) | 4.2A |
| Interphase-Innenwiderstand(25℃) | 8mΩ | Maximaler Strom | 182A |
| MaximaleDauerleistung (180s) | 4000W | Betriebsumgebungstemperatur | -30℃～55℃ |
| maximale Zugkraft | 36.1kg | Motorgewicht(inkl. Draht) | 1205g |
| Geschwindigkeitsregler Parameter |
| Maximale Spannung | V200A | Steuerungsmodus | PWM/CAN |
| Maximaler Strom (10s) | 60V | Methoden derKommunikation | DRONE CAN/UAV CAN |
| Maximaler Dauerstrom | 220A (Unter bestimmten Bedingungen der Wärmeableitung) | FesterPaddelmodus | Elektronischer stationärer Propeller |
| Standby-Leistung | 120A (Unter bestimmten Bedingungen der Wärmeableitung) | Leitung desEncoders | Abgeschirmter Draht
-24AWG-5C-450±10mm
-M6 Flugzeugkopf |
| Bereich desGashebelhubs | ≤50mA | Ausgangsleitung | Silikondraht - Orange
-14AWG-250±10mm |
| Aktualisierungsfrequenzdes Gashebels | 1100-1940us (Fest) | Eingangsleitung | Silikondraht - rot/schwarz
-12AWG-1200±10mm |
| Ansprechgeschwindigkeitdes Gashebels | 50~500Hz | Signalleitung | Abgeschirmte Leitung
-schwarz-OD4.2-5C-800
±10mm-JP-3P*2-schwarz blank-grün, gelb-grau |
| Ansprechgeschwindigkeitdes Gashebels | 300ms | Gewicht (inkl.Draht) | 495±10g |
| Propeller Parameter |
| Model No. | PL32*11Zoll (812.8*279.4mm) | Referenzgewichtdes Einzelstücks | 107±5g |
Test-Parameter In Excel exportieren
| Modell | Gashebel | Spannung
(V) | Zugkraft
(g) | Dreh
-moment
(N*m) | Strom
(A) | Drehzahl
(RPM) | Leistung
(W) | Kraftwir
-kung
(g / W) | Motor
temperatur
(℃) |
VL1035 KV150
+
V200A 14S
+
PL32*11 | 40% | 50.43 | 6085 | 2.15 | 13.10 | 2350 | 661 | 9.21 | 97
(Umgebungs
temperatur:
25) |
| 42% | 50.39 | 6772 | 2.40 | 15.11 | 2470 | 761 | 8.89 |
| 44% | 50.36 | 7424 | 2.63 | 17.18 | 2586 | 865 | 8.58 |
| 46% | 50.32 | 8132 | 2.88 | 19.50 | 2700 | 981 | 8.29 |
| 48% | 50.28 | 8851 | 3.13 | 21.97 | 2814 | 1104 | 8.01 |
| 50% | 50.24 | 9663 | 3.41 | 24.74 | 2927 | 1243 | 7.78 |
| 52% | 50.21 | 10433 | 3.68 | 27.64 | 3036 | 1388 | 7.52 |
| 54% | 50.17 | 11261 | 3.97 | 30.76 | 3144 | 1543 | 7.30 |
| 56% | 50.13 | 12047 | 4.25 | 34.02 | 3253 | 1705 | 7.06 |
| 58% | 50.09 | 12793 | 4.52 | 37.33 | 3361 | 1870 | 6.84 |
| 60% | 50.04 | 13708 | 4.84 | 41.14 | 3465 | 2058 | 6.66 |
| 62% | 49.98 | 14553 | 5.15 | 45.04 | 3567 | 2251 | 6.47 |
| 64% | 49.93 | 15449 | 5.47 | 49.24 | 3666 | 2459 | 6.28 |
| 66% | 49.87 | 16358 | 5.81 | 53.68 | 3764 | 2677 | 6.11 |
| 68% | 49.81 | 17242 | 6.13 | 58.25 | 3860 | 2901 | 5.94 |
| 70% | 49.75 | 18136 | 6.45 | 62.96 | 3955 | 3132 | 5.79 |
| 80% | 49.47 | 22687 | 8.10 | 90.19 | 4409 | 4462 | 5.08 |
| 90% | 49.14 | 27481 | 9.90 | 125.48 | 4829 | 6166 | 4.46 |
| 100% | 48.83 | 33017 | 11.96 | 181.74 | 5264 | 8874 | 3.72 |
VL1035 KV150
+
V200A 14S
+
PL32*11 | 40% | 60.14 | 8863 | 3.11 | 18.47 | 2819 | 1111 | 7.98 | 97
(Umgebungs
temperatur:
25) |
| 42% | 60.10 | 9781 | 3.44 | 21.25 | 2954 | 1277 | 7.66 |
| 44% | 60.07 | 10690 | 3.76 | 24.15 | 3091 | 1451 | 7.37 |
| 46% | 60.01 | 11804 | 4.13 | 27.55 | 3222 | 1653 | 7.14 |
| 48% | 59.96 | 12821 | 4.49 | 31.01 | 3352 | 1859 | 6.90 |
| 50% | 59.90 | 13794 | 4.85 | 34.71 | 3480 | 2079 | 6.63 |
| 52% | 59.84 | 14873 | 5.24 | 38.83 | 3605 | 2324 | 6.40 |
| 54% | 59.78 | 15959 | 5.63 | 43.14 | 3728 | 2579 | 6.19 |
| 56% | 59.73 | 17056 | 6.03 | 47.68 | 3848 | 2848 | 5.99 |
| 58% | 59.66 | 18141 | 6.43 | 52.45 | 3966 | 3129 | 5.80 |
| 60% | 59.58 | 19320 | 6.85 | 57.73 | 4080 | 3439 | 5.62 |
| 62% | 59.51 | 20476 | 7.28 | 63.21 | 4192 | 3761 | 5.44 |
| 64% | 59.43 | 21585 | 7.71 | 68.96 | 4300 | 4098 | 5.27 |
| 66% | 59.35 | 22734 | 8.13 | 74.89 | 4408 | 4445 | 5.11 |
| 68% | 59.28 | 23867 | 8.54 | 80.98 | 4518 | 4800 | 4.97 |
| 70% | 59.19 | 25054 | 8.97 | 87.53 | 4621 | 5181 | 4.84 |
| 80% | 58.60 | 30871 | 11.16 | 125.47 | 5097 | 7353 | 4.20 |
| 90% | 58.67 | 34246 | 12.45 | 153.36 | 5350 | 8998 | 3.81 |
| 100% | 58.58 | 36173 | 13.19 | 174.95 | 5490 | 10248 | 3.53 |
Achtung: Die Motortemperatur ist die Gehäusetemperatur für 10 Minuten Motorbetrieb bei 75% Drosselklappe bei 50 V.
（Die oben genannten Daten wurden alle auf der Testplattform 2017 gemessen und können nicht horizontal mit alter Daten von anderen Modellen verglichen werden, und dienen nur als Referenz.） |

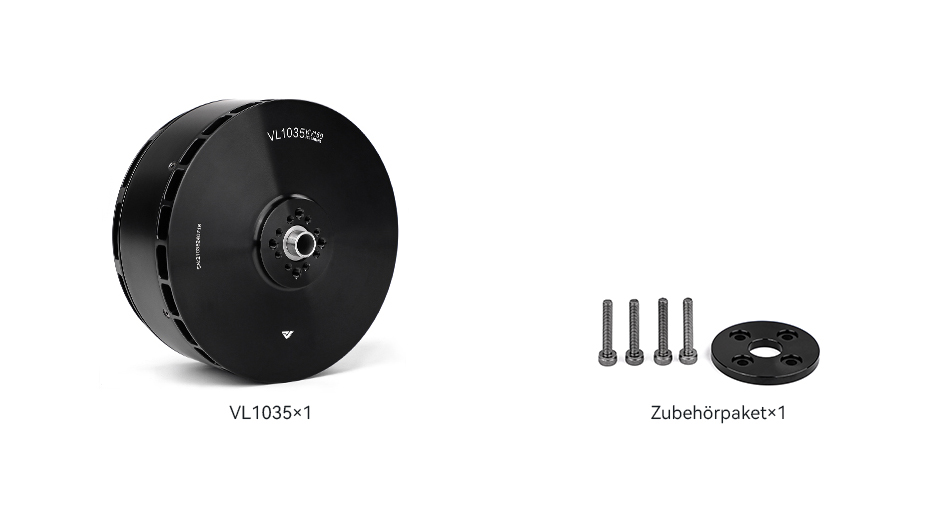

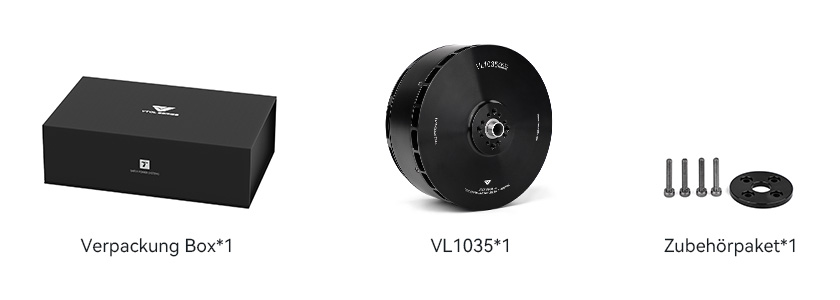

Verpackungsliste
Bevor Sie dieses Produkt verwenden, überprüfen Sie bitte, ob alle oben genannten Artikel in der Produktverpackung enthalten sind. Wenn etwas fehlt, wenden Sie sich bitte rechtzeitig an den Online-Kundendienst oder hinterlassen Sie uns eine Nachricht: onlinesales@tmotor.com
