VLシリーズ
パワーシステム

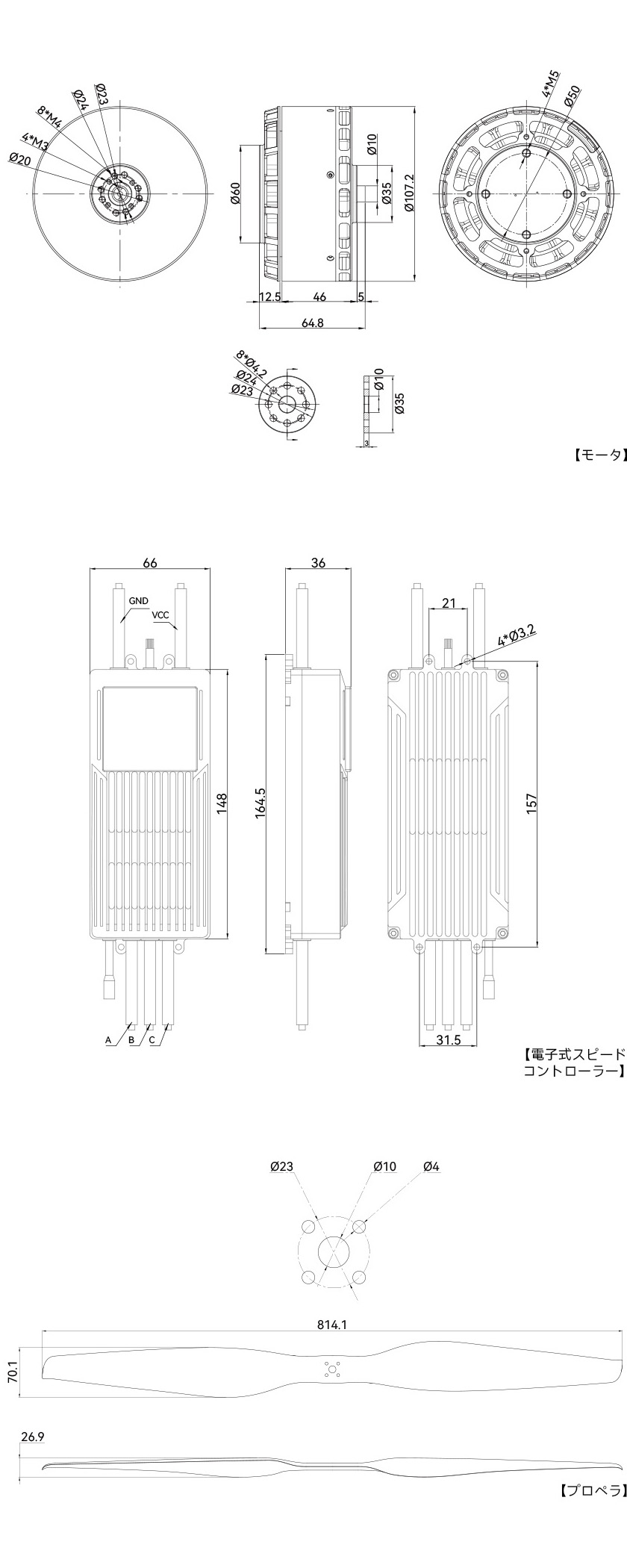

VL1040
KV150

モータ

VL248A

電子式スピード
コントローラー

VZ32

プロペラ

プロペラ固定は「迅速」
と「節エネ」を両立

迅速 (秒で速やかプロペラ調整)

360°任意角度プロペラ調整。回転翼の回転による気流の乱れを効果的に回避し、固定翼ドローンに影響を与えないことを確保し、飛行安全性を向上させることができます。

節エネ (プロペラピッチ調整)

外力の変化に応じて、ESCはに電流の大きさを調整してプロペラ調整トルクを制御し、消費電力を低減しながら発熱を低減し、省エネ効果を達成することができます。

*モーターピッチ固定時の消費電力は約10W。

IP45

防塵ネットを新規追加し、最適化されたモーター構造と組み合わせることで、 IP保護等級をIP45にまで向上。粉塵の侵入を効果的に遮断し、巻線の絶縁性能と使用寿命を保護します。

温度フィードバック
リアルタイムモニタリング

高負荷の作動条件下でも、モーターの運転は安定して制御可能です。

推奨パラメータ

14S

推奨電圧

45.7kg

一軸最大引張力

65~70kg
コンポジット翼

推奨離陸重量 (4軸)

プロペラ仕様
型番	VZ3212 インチ (812.8304.8mm)	一枚の参考重量	133g

型番	電圧 (V)	アクセル点	張力 (gf)	トルク (N·m)	電流 (A)	回転スピード	入力パワー (W)	力率 (gf/W)	モータ温度 (℃)
VL1040 KV150 + VL248A 14S + VZ32*12	50	30%	5657	2.24	13.48	2224	675	8.38	109 (環境温度: 25)
		35%	7465	2.93	19.65	2538	983	7.59
		40%	9692	3.72	27.38	2846	1371	7.07
		45%	12071	4.60	36.69	3144	1836	6.58
		50%	14472	5.52	47.33	3434	2368	6.11
		55%	17124	6.52	60.29	3714	3016	5.68
		60%	19707	7.50	74.87	3983	3743	5.26
		65%	22575	8.60	91.76	4229	4585	4.92
		70%	25339	9.66	109.63	4462	5474	4.63
		75%	27992	10.70	128.91	4689	6434	4.35
		80%	30733	11.79	149.32	4892	7453	4.12
		85%	33050	12.71	170.75	5063	8512	3.88
		90%	35945	13.82	193.73	5242	9648	3.73
		95%	38226	14.78	215.32	5389	10722	3.57
		100%	39300	15.20	227.43	5471	11329	3.47
VL1040 KV150 + VL248A 14S + VZ32*12	60	30%	8657	3.30	19.19	2665	1152	7.51	/
		35%	11358	4.30	27.91	3033	1675	6.78
		40%	14346	5.42	38.73	3388	2323	6.17
		45%	17588	6.66	52.05	3732	3123	5.63
		50%	20928	7.93	67.47	4058	4049	5.17
		55%	24299	9.25	85.27	4363	5111	4.75
		60%	27874	10.65	105.49	4643	6319	4.41
		65%	31269	11.96	126.71	4904	7587	4.12
		70%	34527	13.26	149.26	5141	8935	3.86
		75%	37718	14.52	172.21	5347	10302	3.66
		80%	40561	15.69	195.86	5524	11710	3.46
		85%	42800	16.64	216.43	5660	12932	3.31
		90%	45022	17.57	235.15	5778	14057	3.20
		100%	45797	17.84	245.86	5812	14695	3.12
注意：モーター温度は、電圧50V、推力20kg条件で、モーターを10分間運転した時のコイル温度です。（このデータはT-MOTOR自社プラットフォームにおけるテストに基づくものであり、選定の参考としてのみ提供します。最終的な解釈権はT-MOTORに帰属します。）

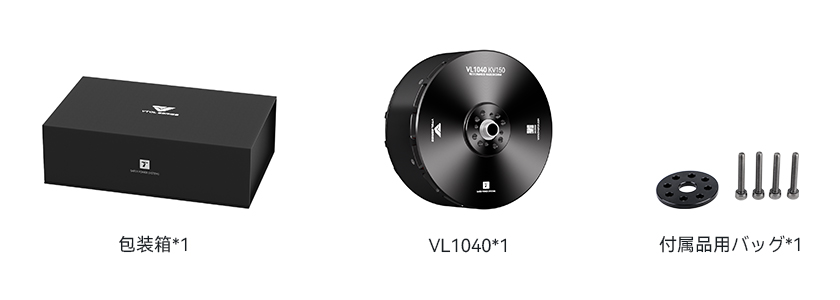

VL1040
