A12L-14S
モジュール化動力システム

A12L-14S
モータ
14S FOC 200A
電子式スピードコントローラー
MF4315P
プロペラ
A12L-14S推奨構成
搭載容積
30L
農業用クワッドコプター
搭載容積
40L
農業用ヘキサコプター
離陸重量
60~72kg
クワッドコプター
離陸重量
90~108kg
ヘキサコプター
モデル名 | A12L KV92 | 適用するカーボンチューブの直径 | 50mm |

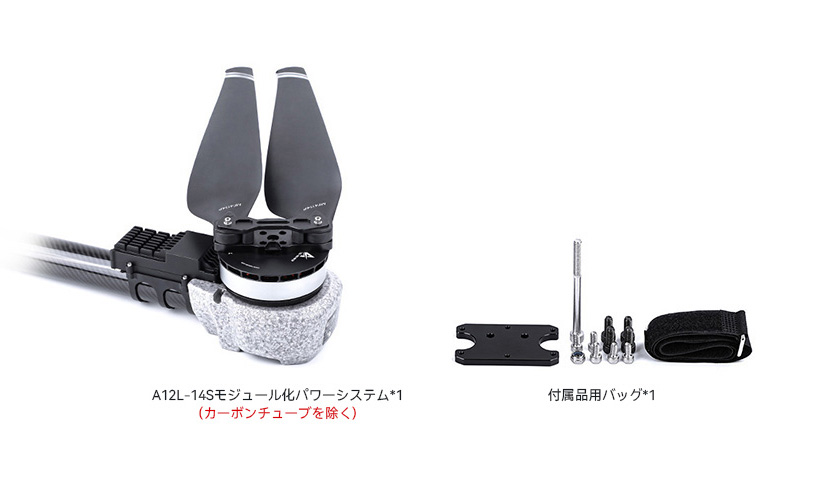

セット構成 | A12L-14S (モータ)+14S FOC 200A (電子式スピードコントローラー)+ MF4315P (桨叶) | ワイヤー材質、ワイヤー番号、色 | 电源ケーブル:10#AWGレッド&ブラック 信号ケーブル:5Pテフロンケーブル |
推奨バッテリー | 12~14S (LiPo) | ケーブル長さ | 1700±5mm |
単軸定格引張力 | 15~18kg | 完成機重量(ケーブル、プロペラ込み) | 2400±2%g |
定格引張力 | 8.4g/W (16kg) | 保護レベル | IPX6 |
最大引張力 | 37.8kg | 使用環境温度 | -20~55℃ |
モーターパラメータ | |||
固定子サイズ | 111*18mm | KV | 92 |
電子式スピードコントローラーパラメータ | |||
アクセル点ルストローク範囲 | 1100~1940us | 最大電圧 | 61V |
通信方式 | DRONE CAN、 UAV CAN、 CUBE CAN | 最大電流(短時間持続) | 200A (オープン環境と温度≤60℃) |
制御方式 | PWM/CAN | BEC | / |
プロペラパラメータ | |||
仕様モデル | MF4315P | 長さ | 43インチ (1090.7mm) |
型番 | 電圧(V) (V) | アクセル点 (%) | 電流 (A) | 張力 (g) | トルク (N*m) | 回転ス ピード | モー効率 (%) | 総合力効果 (gf/W) | 电机温度 (℃) | |
A12L KV92 + 14S FOC 200A + MF4315P | 54 | 30% | 10.07 | 6669 | 3.22 | 1359 | 84.20 | 12.20 | 178 (環境温度: 27.8) | |
35% | 14.72 | 8749 | 4.21 | 1601 | 88.90 | 11.00 | ||||
40% | 20.91 | 11327 | 5.39 | 1782 | 89.00 | 10.00 | ||||
45% | 27.76 | 13823 | 6.56 | 1986 | 91.00 | 9.20 | ||||
50% | 35.76 | 16218 | 7.73 | 2166 | 90.70 | 8.40 | ||||
55% | 44.86 | 18906 | 8.97 | 2322 | 90.20 | 7.80 | ||||
60% | 54.74 | 21488 | 10.19 | 2496 | 90.20 | 7.30 | ||||
65% | 65.09 | 23967 | 11.38 | 2626 | 89.20 | 6.80 | ||||
70% | 76.56 | 26515 | 12.58 | 2748 | 87.60 | 6.40 | ||||
75% | 87.72 | 28925 | 13.60 | 2898 | 87.20 | 6.10 | ||||
80% | 101.81 | 31680 | 14.87 | 3009 | 85.30 | 5.80 | ||||
85% | 114.86 | 33759 | 15.91 | 3129 | 84.30 | 5.50 | ||||
90% | 124.68 | 35206 | 16.61 | 3198 | 82.80 | 5.20 | ||||
95% | 134.74 | 36838 | 17.28 | 3258 | 81.20 | 5.10 | ||||
100% | 142.69 | 37824 | 17.74 | 3318 | 80.50 | 4.90 | ||||
モータ温度が80%アクセル点ル時にモータを2分間運転した場合のハウジング温度であ。 (当該データはT-MOTOR自社のプラットフォームで測定した結果であり、型番選択の参考までとし、最終的な解釈権はT-MOTORに帰属する。) |

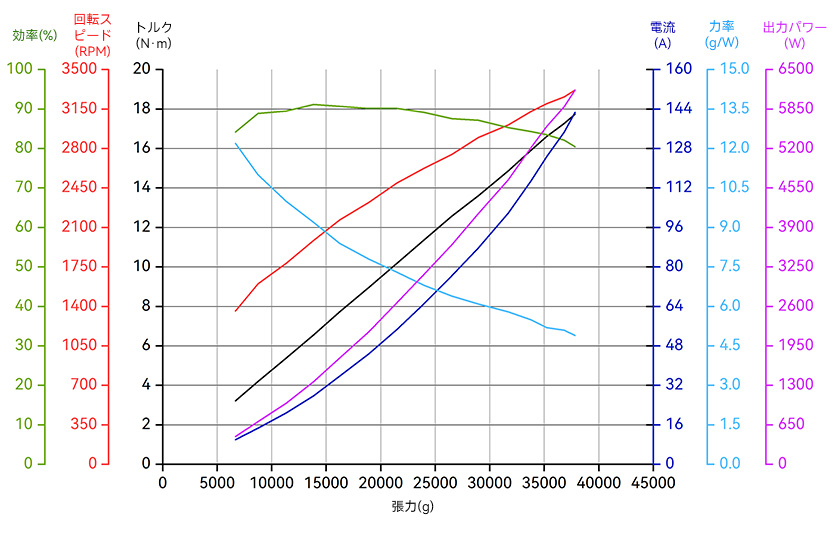

負荷曲線図
