| モデル名 | A12XL KV48 | 適用するカーボンチューブの直径 | 50mm |

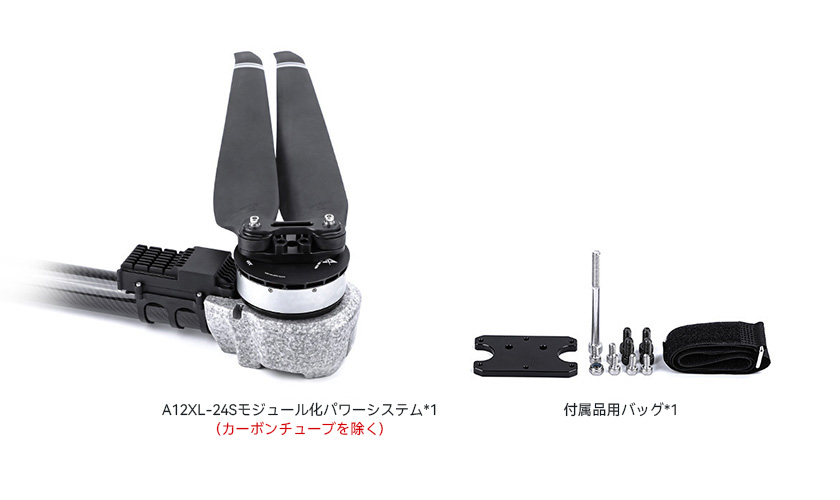

| セット構成 | A12XL-24S (モータ)+24S FOC 120A (電子式スピードコントローラー)+ MF4918P (桨叶) | ワイヤー材質、ワイヤー番号、色 | 电源ケーブル：10#AWGレッド&ブラック 信号ケーブル：5Pテフロンケーブル |
| 推奨バッテリー | 20~24S (LiPo) | ケーブル長さ | 1700±5mm |
| 単軸定格引張力 | 20~25kg | 完成機重量（ケーブル、プロペラ込み） | 2800±2%g |
| 定格引張力 | 8.6g/W (25kg) | 保護レベル | IPX6 |
| 最大引張力 | 45kg | 使用環境温度 | -20～55℃ |
| モーターパラメータ | |||
| 固定子サイズ | 111*22mm | KV | 48 |
| 電子式スピードコントローラーパラメータ | |||
| アクセル点ルストローク範囲 | 1100~1800us | 最大電圧 | 100V |
| 通信方式 | DRONE CAN、 UAV CAN、 CUBE CAN | 最大電流(短時間持続) | 120A (オープン環境と温度≤60℃) |
| 制御方式 | PWM/CAN | BEC | / |
| プロペラパラメータ | |||
| 仕様モデル | MF4918P | 長さ | 49インチ (1244.6mm) |
| 型番 | 電圧(V) (V) | アクセル点 (%) | 電流 (A) | 張力 (g) | トルク (N*m) | 回転ス ピード | モー効率 (%) | 総合力効果 (gf/W) | 电机温度 (℃) | |
| A12XL KV48 + 24S FOC 120A + MF4918P | 92 | 30% | 5.45 | 6896 | 3.92 | 1074 | 87.60 | 13.70 | 180 (環境温度: 17) | |
| 35% | 8.31 | 9434 | 5.27 | 1254 | 90.00 | 12.30 | ||||
| 40% | 12.03 | 12289 | 6.81 | 1413 | 91.20 | 11.10 | ||||
| 45% | 16.38 | 15290 | 8.43 | 1575 | 92.70 | 10.20 | ||||
| 50% | 21.72 | 18404 | 10.14 | 1699 | 91.00 | 9.30 | ||||
| 55% | 27.56 | 21572 | 11.89 | 1860 | 92.20 | 8.60 | ||||
| 60% | 33.85 | 24533 | 13.54 | 1980 | 91.10 | 8.00 | ||||
| 65% | 40.43 | 27415 | 15.17 | 2130 | 92.20 | 7.50 | ||||
| 70% | 48.30 | 30745 | 16.93 | 2250 | 91.10 | 7.00 | ||||
| 75% | 56.02 | 33744 | 18.56 | 2340 | 89.70 | 6.70 | ||||
| 80% | 65.37 | 37272 | 20.42 | 2433 | 87.60 | 6.30 | ||||
| 85% | 73.25 | 39767 | 21.76 | 2523 | 86.20 | 6.00 | ||||
| 90% | 79.92 | 41616 | 22.87 | 2580 | 84.60 | 5.70 | ||||
| 95% | 86.29 | 43493 | 23.85 | 2640 | 83.10 | 5.50 | ||||
| 100% | 92.88 | 45198 | 24.87 | 2700 | 81.50 | 5.20 | ||||
| モータ温度が80%アクセル点ル時にモータを2分間運転した場合のハウジング温度であ。 (当該データはT-MOTOR自社のプラットフォームで測定した結果であり、型番選択の参考までとし、最終的な解釈権はT-MOTORに帰属する。) | ||||||||||

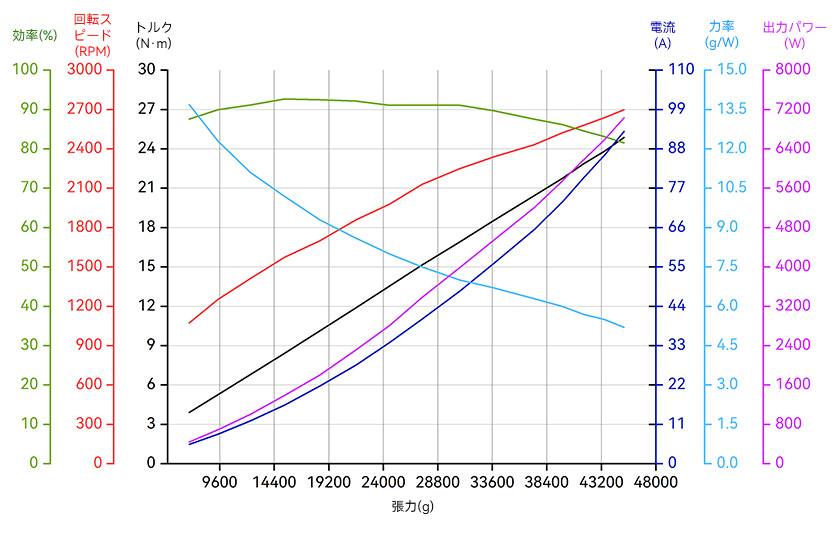

負荷曲線図
