Name: AT1050 150CC 固定翼UAVモーター - 効率的な冷却
Brand: T-Motor
SKU: AGD01010093
Price: 679.00 USD
Availability: InStock

お気に入り

詳細情報
技術スペック

人気商品

AT1050固定翼モーター

150CCエンジンの理想的な代替案

推奨案

リアルタイムモー
タ回転速度を監視

カスタマイズ可能なエンコーダの
追加取り付け、安全な飛行回転数
をリアルタイムに監視可能

取り外し可能なプロペラスタンド

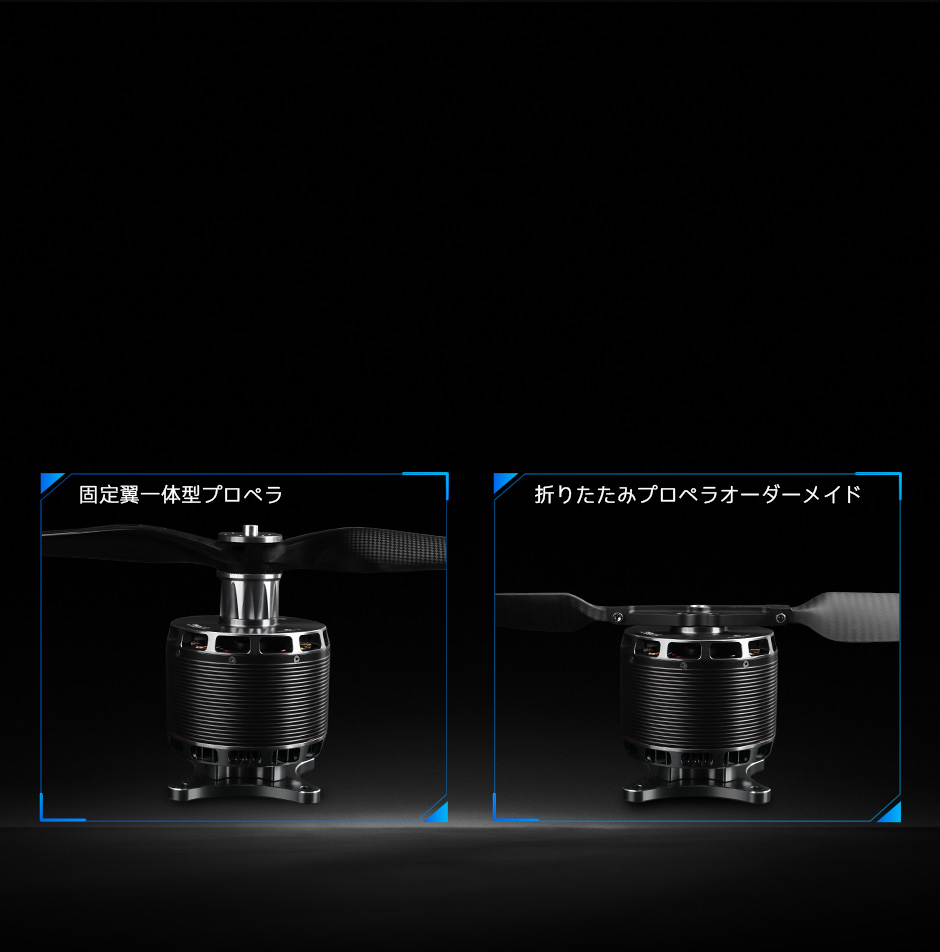

多様な応用

固定翼一体型プロペラ、折り畳みプロペラ等の羽根の取り付けに適応する
便利で安全なプロペラロック方式を提供する。

効率的な放熱寿命アップ

ボトムフィット放熱シート

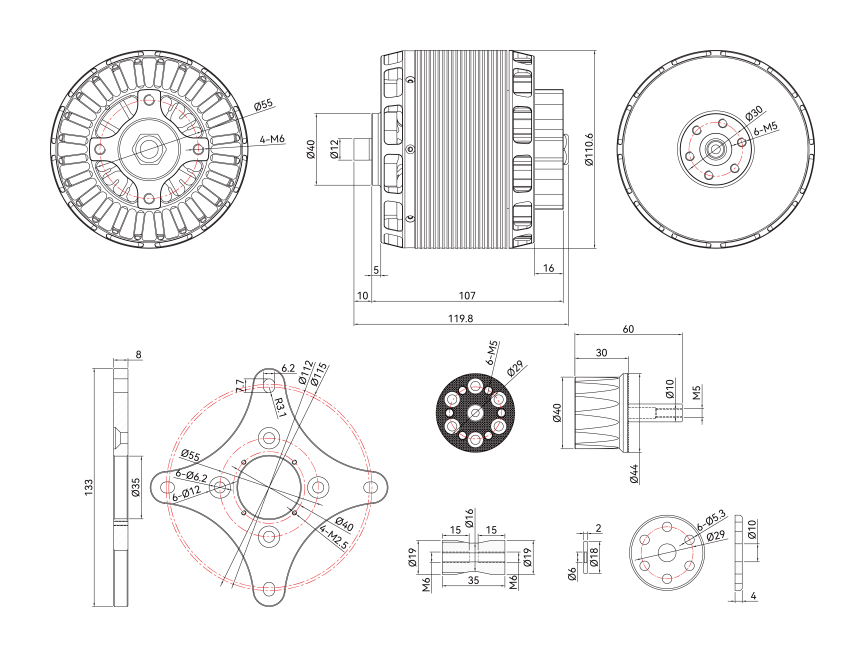

工程図

基本仕様 Excelにエクスポート

モーターモデル	AT1050	磁石耐高温レベル	180℃
モーター外観サイズ	Φ110.6*119.8mm	リード仕様x長さ	エナメル線100mm
ステータ工法	耐150℃高温のコーティング	エナメル耐高温レベル	220℃
耐150℃高温のコーティング	24N28P	コイル耐圧	1000V/5s
モーター軸径	IN:15mm OUT:12mm	ロータ動的バランス基準	≤30mg
ベアリングモデル	6902/6202ZZベアリング	パッケージサイズ	246162139mm

製品テスト型番	90	無負荷電流 (15V)	5.6A
最大持続電力	8000W	最大電流	135A
運転規定電圧 (LiPo)	24S	交互内部抵抗	7.2mΩ
最大引張力	36kg	モータ重量 (ケーブルを含む)	2600g

テスト仕様 Excelにエクスポート

型番	プロペラ	アクセル点	電圧 (V)	電流 (A)	入力パワー (W)	回転スピード (RPM)	トルク (N*m)	張力 (g)	力率 (g/W)	モータ温度 (℃)
AT1050 KV90	29*12	40%	88.26	31.15	2749	4019	4.91	13740	5.00	101 （環境温度： 28℃）
		45%	88.15	37.89	3340	4312	5.68	15891	4.76
		50%	87.96	50.67	4457	4788	7.09	19742	4.43
		55%	87.79	61.63	5411	5114	8.22	22747	4.20
		60%	87.64	66.08	5791	5246	8.65	23965	4.14
		65%	87.50	72.19	6317	5406	9.26	25626	4.06
		70%	87.37	79.59	6954	5582	10.00	27428	3.94
		75%	87.24	88.25	7698	5771	10.78	29437	3.82
		80%	87.12	96.53	8409	5938	11.55	31189	3.71
		90%	86.87	112.39	9764	6238	12.93	33904	3.47
		100%	86.48	139.77	12087	6611	15.06	36666	3.03
	30*10	40%	88.31	30.17	2665	4033	4.69	13566	5.09	98 （環境温度： 28℃）
		45%	88.21	36.97	3261	4338	5.42	15772	4.84
		50%	88.02	49.28	4337	4798	6.77	19681	4.54
		55%	87.87	59.77	5251	5117	7.91	22660	4.31
		60%	87.84	64.14	5634	5247	8.33	23911	4.24
		65%	87.82	70.23	6167	5407	8.91	25465	4.13
		70%	87.77	77.66	6816	5588	9.63	27398	4.02
		75%	87.67	85.78	7521	5773	10.38	29314	3.90
		80%	87.62	93.25	8170	5941	11.02	30935	3.79
		90%	87.42	108.63	9496	6249	12.33	33235	3.50
		100%	87.12	134.45	11712	6600	14.37	36129	3.08
	30*12	40%	88.27	31.68	2797	3825	5.17	14293	5.11	HOT （環境温度： 28℃）
		45%	88.15	38.79	3419	4110	6.03	16566	4.85
		50%	88.04	46.74	4115	4397	6.96	19107	4.64
		55%	87.71	67.80	5947	4977	9.21	24808	4.17
		60%	87.62	73.17	6411	5112	9.74	26176	4.08
		65%	87.50	80.24	7022	5271	10.45	27885	3.97
		70%	87.37	88.34	7718	5444	11.20	29726	3.85
		75%	87.23	97.44	8499	5620	12.01	31725	3.73
		80%	87.08	107.11	9327	5792	12.85	33742	3.62
		90%	86.84	124.58	10819	6076	14.37	35865	3.31
		100%	86.40	152.27	13156	6414	16.59	38696	2.94
注：モーター温度は100%アクセル下でモーターを3分間動作させたスチールリム温度です。 (当該データはT-MOTOR自社のプラットフォームで測定した結果であり、型番選択の参考までとし、最終的な解釈権はT-MOTORに帰属する。)

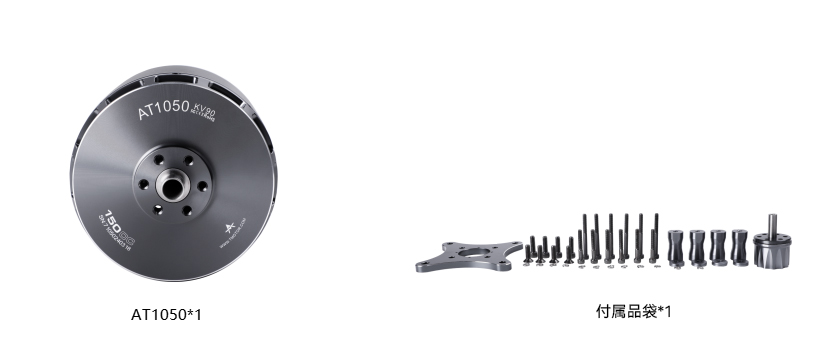

同梱リスト


本製品をご利用になられる前、製品のパッケージ内に全ての付属品が入っていることをご確認ください。不足している場合、オンラインカスタマーサービスまたはメールでお問合せください：onlinesales@tmotor.com
