適用機種
マルチローター4軸
マルチローター6軸
マルチローター8轴
マルチローター同軸コアシーン
重量物物流輸送
消防・レスキュー及
び緊急物資投下
農林分野における植物
保護・大面積散布
超長寿命・高信頼性
ローター・ステーター 両面防塵ネット構造
IP45保護規格に適合し、軽量化を実現しつつ、保護性能を両立
散水や大雨による浸水を効果的に防ぎ、悪天候にもモーターの安定な稼働を実現
散水や大雨による浸水を効果的に防ぎ、悪天候にもモーターの安定な稼働を実現
高粉塵試験後も内部に粉塵が堆積せず、絶縁性能が低下せず、モーターは正常に稼働
一体型高効率放熱システム
一体型ダイカスト放熱フィンを内蔵し、放熱面積が2倍に向上。従来の分体式放熱構造に比べ、熱伝導が速く、放熱効率が向上し、巻線温度を5～8℃低減可能
カスタマイズニーズ

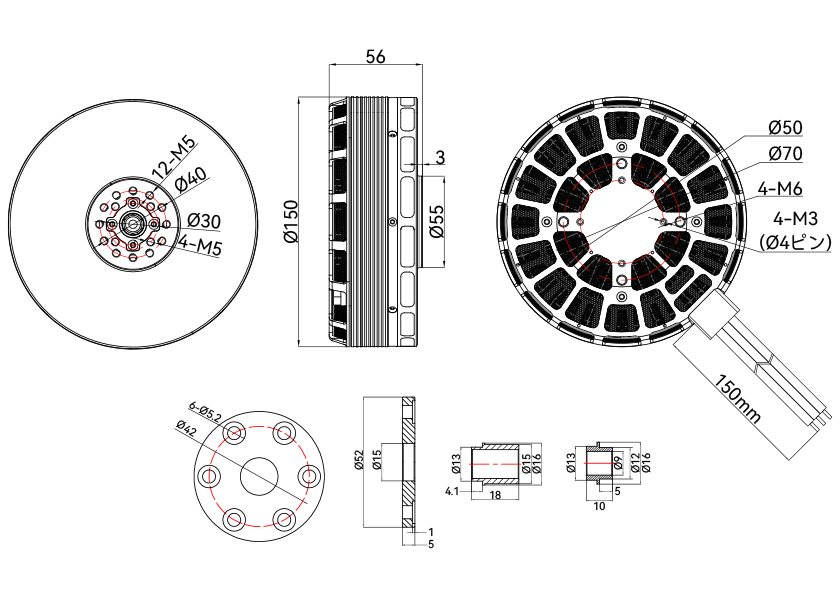

| モータ型番 | MN1320 | モータサイズ | Φ150*56mm |
| 固定子 | 耐150℃高温塗布 | エナメル 線の絶縁レベル | 耐220℃高温 |
| 磁石レベル | 耐180℃高温 | コイル絶縁試験 | 1000V耐電圧試験 |
| 防塵防水レベル | IP45 | 極スロット数 | 36N42P |
| 回転子ダイナミ ックバランス標準 | ≤30mg | ベアリング型番 | 輸入6904ZZベアリング |
| 出力軸径 | / | 配線仕様・長さ | エナメル線*150mm |
| 技術パラメータ | |||
| ＫＶ値 | 49 | 無負荷電流 (20V) | 3.2A |
| 最大パワー (180s) | 2900W | 交互内部抵抗 | 20.5mΩ |
| 運転規定電圧 (Lipo) | 24S | 最大電流 | 150A |
| 最大張力 | 58kg | モータ重量 (ケーブルを含む) | 2070g |
| 梱包重量 | 2640g | ||
| おすすめコーディネート | |||
| ローターモーター | MN1320 KV49 | ローター用 ESC | M200A24S |
| ローターブレード | NS45 | バッテリー電圧 | 24S |
| 型番 | プロペラ | 電圧 (V) | アクセル点 | 電流 (A) | 回転ス ピード (RPM) | 張力 (gf) | 入力パワー (W) | 力率 (g/W) | トルク (N·m) | モータ温度 (℃) |
| MN1320 KV49 | NS45 | 91.94 | 40% | 14.01 | 1553 | 12378 | 1288 | 9.61 | 6.54 | 93℃ (環境温度: 25℃) |
| 91.95 | 42% | 16.17 | 1633 | 13739 | 1486 | 9.24 | 7.26 | |||
| 91.98 | 44% | 18.59 | 1712 | 15182 | 1710 | 8.88 | 8.03 | |||
| 91.98 | 46% | 21.12 | 1787 | 16663 | 1943 | 8.58 | 8.80 | |||
| 91.98 | 48% | 23.98 | 1865 | 18261 | 2206 | 8.28 | 9.64 | |||
| 91.99 | 50% | 27.35 | 1946 | 20015 | 2516 | 7.96 | 10.57 | |||
| 92.00 | 52% | 30.79 | 2023 | 21743 | 2832 | 7.68 | 11.52 | |||
| 91.98 | 54% | 34.50 | 2099 | 23442 | 3173 | 7.39 | 12.44 | |||
| 91.98 | 56% | 38.15 | 2170 | 25130 | 3509 | 7.16 | 13.35 | |||
| 91.94 | 58% | 42.38 | 2242 | 27015 | 3897 | 6.93 | 14.37 | |||
| 91.94 | 60% | 47.01 | 2318 | 28986 | 4322 | 6.71 | 15.44 | |||
| 91.93 | 62% | 51.69 | 2389 | 30984 | 4751 | 6.52 | 16.51 | |||
| 91.94 | 64% | 57.06 | 2458 | 32985 | 5246 | 6.29 | 17.60 | |||
| 91.95 | 66% | 61.82 | 2521 | 34959 | 5684 | 6.15 | 18.68 | |||
| 91.95 | 68% | 67.13 | 2587 | 37010 | 6173 | 6.00 | 19.80 | |||
| 91.90 | 70% | 73.63 | 2653 | 39107 | 6767 | 5.78 | 20.98 | |||
| 91.91 | 80% | 90.49 | 2830 | 44480 | 8323 | 5.34 | 24.07 | |||
| 91.93 | 90% | 126.87 | 3108 | 54596 | 11662 | 4.68 | 29.84 | |||
| 91.81 | 100% | 148.96 | 3218 | 58958 | 13675 | 4.31 | 32.44 | |||
| モータ温度が80%アクセル時にモータを10分間運転した場合のハウジング温度であ。 (当該データはT-MOTOR自社のプラットフォームで測定した結果であり、型番選択の参考までとし、最終的な解釈権はT-MOTORに帰属する。) | ||||||||||
