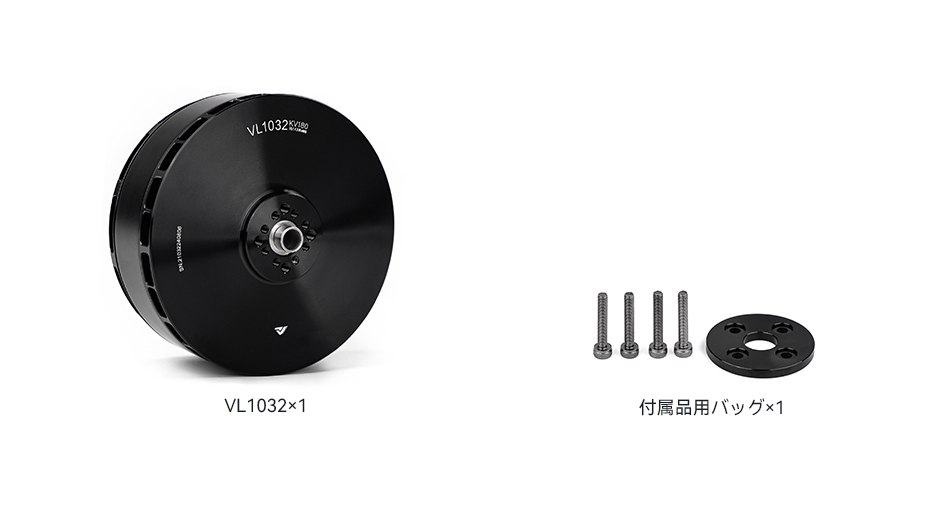

| モータ型番 | VL1032 | エナメル線の絶縁レベル | 180℃ |
| モータ外観サイズ | Φ109.6*56mm | ワイヤー仕様*長さ | エナメル線を 150mm |
| 固定子 | 耐150℃高温塗布 | エナメルワイヤーの耐温等級 | 220℃ |
| 極スロット数 | 24N28P | コイル耐電圧 | 1000V/5s |
| モータ軸の径 | IN: 12 OUT: 10 | 回転子ダイナミックバランス標準 | ≤15mg |
| ベアリング型番 | 輸入6901ベアリング | 防塵防水レベル | IPX5 |

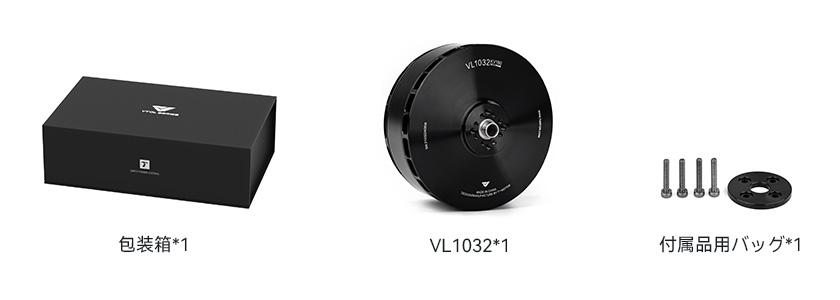

| 遠心式放熱方法 | YES | 梱包サイズ | 190*140*80mm |
| 型番 | VL1032 | ＫＶ値 | 180 |
| 運転規定電圧 (LiPo) | 12S | 無負荷電流 (15V) | 4.6A |
| 交互内部抵抗(25℃) | 6.5mΩ | 最大電流 | 200A |
| 最大持続電力 (180s) | 3500W | 使用環境温度 | -30℃～55℃ |
| 最大張力 | 31.7kg | モータ重量(ケーブルを含む) | 1090g |
| 電子式スピードコントローラー仕様 | |||
| 型番 | V200A | 制御方式 | PWM/CAN |
| 最大電圧 | 60V | 通信方式 | DRONE CAN/UAV CAN |
| 最大電流 (10s) | 220A (一定の放熱条件で) | プロペラ調整方式 | 電動固定翼プロペラ |
| 最大持続電流 | 120A (一定の放熱条件で) | エンコーダ線 | シールドワイヤー-黒 -24AWG-5C-450±10mm -M6航空ヘッド |
| 待機電力消耗 | ≤50mA | 出力線 | シリコンワイヤー-オレン ジ-14AWG-250±10mm |
| アクセルストローク範囲 | 1100-1940us (固定) | 入力線 | シリコーンワイヤー-赤/黒 -12AWG-1200±10mm |
| アクセル更新周波数 | 50~500Hz | 信号ケープル | シールドワイヤー-ブラック -OD4.2-5C-800±10mm -JP-3P*2-ブラックブランク -緑黄灰 |
| アクセル反応スピード | 300ms | 重量(クープルを含む) | 495±10g |
| プロペラ仕様 | |||
| 型番 | G30*10.5 インチ (762*266.7mm) | 一枚の参考重量 | 97±5g |
| 型番 | アクセル点 | 電圧 (V) | 張力 (g) | トルク (N*m) | 電流 (A) | 回転ス ピード | 入力パワー (W) | 力率 (g / W) | モータ温度 (℃) | |
| VL1032 KV180 + V200A 14S + G30*10.5 | 40% | 45.00 | 5977 | 2.04 | 15.95 | 2628 | 718 | 8.33 | 77 (環境温度:25) | |
| 42% | 44.95 | 6656 | 2.25 | 18.31 | 2754 | 823 | 8.09 | |||
| 44% | 44.90 | 7338 | 2.48 | 20.85 | 2881 | 936 | 7.84 | |||
| 46% | 44.86 | 7960 | 2.69 | 23.50 | 3009 | 1054 | 7.56 | |||
| 48% | 44.81 | 8696 | 2.94 | 26.50 | 3131 | 1188 | 7.32 | |||
| 50% | 44.78 | 9420 | 3.19 | 29.72 | 3249 | 1331 | 7.08 | |||
| 52% | 44.75 | 10124 | 3.43 | 33.02 | 3369 | 1478 | 6.85 | |||
| 54% | 44.71 | 10979 | 3.71 | 36.81 | 3483 | 1646 | 6.67 | |||
| 56% | 44.66 | 11696 | 3.96 | 40.50 | 3596 | 1809 | 6.47 | |||
| 58% | 44.61 | 12520 | 4.24 | 44.62 | 3706 | 1990 | 6.30 | |||
| 60% | 44.55 | 13324 | 4.51 | 48.96 | 3813 | 2181 | 6.11 | |||
| 62% | 44.49 | 14151 | 4.79 | 53.52 | 3918 | 2381 | 5.94 | |||
| 64% | 44.43 | 14906 | 5.07 | 58.12 | 4021 | 2582 | 5.78 | |||
| 66% | 44.36 | 15696 | 5.35 | 63.00 | 4120 | 2795 | 5.61 | |||
| 68% | 44.31 | 16490 | 5.62 | 68.11 | 4220 | 3018 | 5.46 | |||
| 70% | 44.25 | 17241 | 5.90 | 73.31 | 4318 | 3244 | 5.32 | |||
| 80% | 44.11 | 21279 | 7.33 | 103.16 | 4763 | 4550 | 4.68 | |||
| 90% | 44.63 | 25317 | 8.76 | 140.00 | 5157 | 6248 | 4.05 | |||
| 100% | 43.32 | 29275 | 10.21 | 192.07 | 5519 | 8321 | 3.52 | |||
| VL1032 KV180 + V200A 14S + G30*10.5 | 40% | 50.49 | 7686 | 2.61 | 20.02 | 2967 | 1011 | 7.61 | 77 (環境温度:25) | |
| 42% | 50.45 | 8540 | 2.90 | 23.03 | 3107 | 1162 | 7.35 | |||
| 44% | 50.41 | 9311 | 3.16 | 26.11 | 3244 | 1316 | 7.07 | |||
| 46% | 50.37 | 10181 | 3.46 | 29.60 | 3381 | 1491 | 6.83 | |||
| 48% | 50.32 | 11078 | 3.76 | 33.33 | 3512 | 1677 | 6.61 | |||
| 50% | 50.27 | 12003 | 4.07 | 37.34 | 3641 | 1877 | 6.39 | |||
| 52% | 50.21 | 12854 | 4.37 | 41.44 | 3768 | 2081 | 6.18 | |||
| 54% | 50.15 | 13784 | 4.69 | 45.93 | 3891 | 2303 | 5.99 | |||
| 56% | 50.08 | 14711 | 5.01 | 50.66 | 4010 | 2537 | 5.80 | |||
| 58% | 49.99 | 15689 | 5.36 | 55.84 | 4131 | 2791 | 5.62 | |||
| 60% | 49.94 | 16654 | 5.67 | 61.00 | 4244 | 3046 | 5.47 | |||
| 62% | 49.88 | 17561 | 6.00 | 66.40 | 4357 | 3312 | 5.30 | |||
| 64% | 49.80 | 18478 | 6.32 | 71.95 | 4465 | 3583 | 5.16 | |||
| 66% | 49.74 | 19373 | 6.65 | 77.78 | 4570 | 3869 | 5.01 | |||
| 68% | 49.69 | 20350 | 6.99 | 84.05 | 4669 | 4176 | 4.87 | |||
| 70% | 49.65 | 21251 | 7.31 | 90.37 | 4767 | 4487 | 4.74 | |||
| 80% | 49.49 | 25745 | 8.93 | 125.79 | 5213 | 6225 | 4.14 | |||
| 90% | 49.52 | 29924 | 10.46 | 170.12 | 5588 | 8423 | 3.55 | |||
| 100% | 48.51 | 31766 | 11.11 | 201.10 | 5729 | 9756 | 3.26 | |||
| ご注意：モーター温度は電圧44.4・アクセル75%で10分間動作させる場合のモーターハウジング温度です。 （以上のデータは2017版テストプラットフォームによってテストした結果であり、その他型番の古いデータと横展開の比較はできず、参考のみとする） | ||||||||||
