モジュール化動力システム
搭載容積
200~220kg農業用クワッドコプター搭載容積
340~370kg農業用ヘキサコプター離陸重量
280~300kgクワッドコプター離陸重量
420~450kgヘキサコプター
| モデル名 | X-A16 L-24S KV35 | 適用するカーボンチューブの直径 | 80mm |

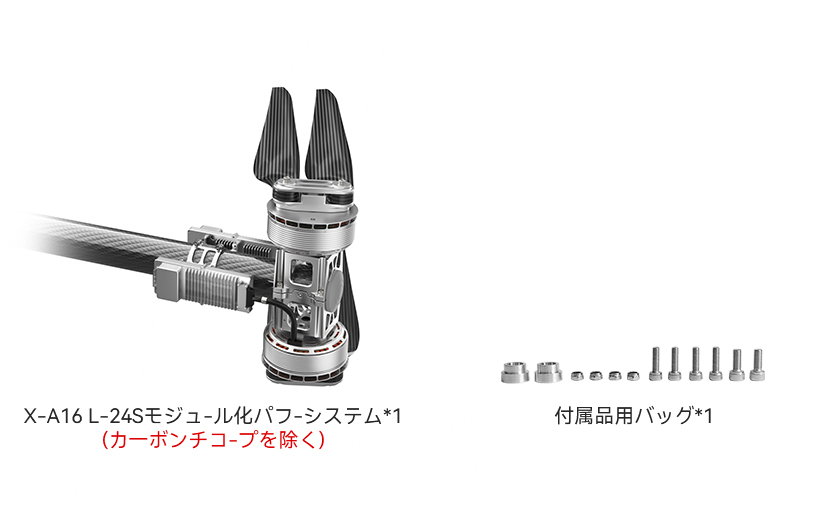

| セット構成 | A16 L-24S (モータ)+24S FOC 260A (電子式スピードコントローラー)+EFZ63 (プロペラ) | ワイヤー材質、ワイヤー 番号、色 | 電源ケーブル: 8#AWGレッド&ブラック 信号ケーブル: 5+1シールドケーブル |
| 推奨バッテリー | 24~28S (LiPo) | ケーブル長さ | 2000±5mm |
| 単軸定格引張力 | 70~75kg | 完成機重量(ケーブル、プロペラ込み) | 15200±2%g |
| 定格引張力 | 6.6g/W (70kg) | 保護レベル | IPX5 |
| 最大引張力 | 156kg | 使用環境温度 | -20~55℃ |
| モーターパラメータ | |||
| 固定子サイズ | 155*35mm | KV | 35 |
| 電子式スピードコントローラーパラメータ | |||
| アクセル点ル ストローク範囲 | 1100~1940us | 最大電圧 | 120V |
| 通信方式 | DRONE CAN、UAV CAN、 CUBE CAN | 最大電流 (短時間持続) | 260A (オープン環境と温度≤60℃) |
| 制御方式 | PWM/CAN | BEC | / |
| プロペラパラメータ | |||
| 仕様モデル | EFZ63 (カーボンファイバー折りたたみプロペラ) | 長さ | 63インチ (1600.2mm) |

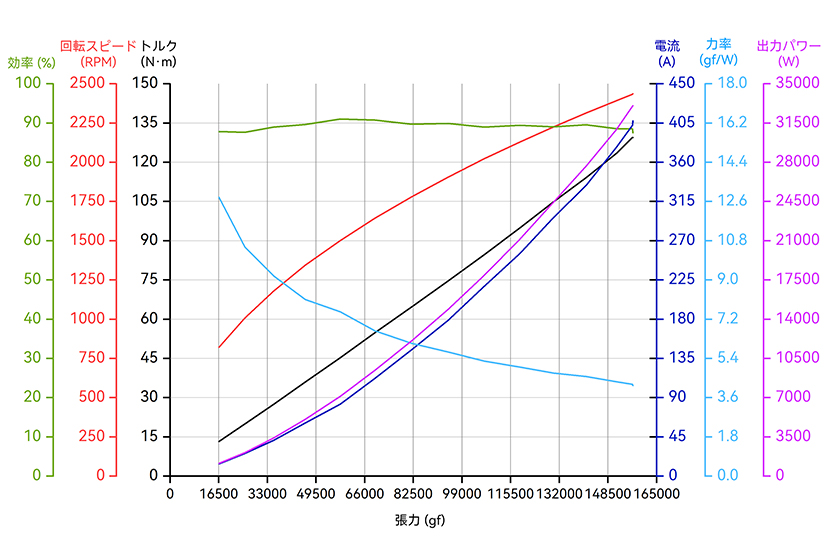

| 型番 | 電圧 (V) | アクセル点 | 電流 (A) | 張力 (gf) | トルク (N·m) | 回転スピード (RPM) | モー効率 (%) | 総合力効果 (gf/W) | 电机温度 (℃) |
| X-A16 L-24S KV35 + 24S FOC 260A + EFZ63P | 93 | 30% | 14.01 | 16601 | 13.24 | 822 | 87.87 | 12.80 | 89 (環境温度: 25) |
| 35% | 25.97 | 25284 | 19.99 | 1007 | 87.67 | 10.52 | |||
| 40% | 41.20 | 35052 | 27.50 | 1179 | 89.00 | 9.19 | |||
| 45% | 61.06 | 45844 | 36.00 | 1345 | 89.66 | 8.11 | |||
| 50% | 82.70 | 57730 | 45.33 | 1501 | 91.06 | 7.54 | |||
| 55% | 112.39 | 69467 | 54.86 | 1644 | 90.77 | 6.67 | |||
| 60% | 145.33 | 81966 | 64.74 | 1781 | 89.73 | 6.09 | |||
| 65% | 178.72 | 94260 | 74.59 | 1906 | 89.94 | 5.70 | |||
| 70% | 217.76 | 106519 | 84.67 | 2023 | 88.95 | 5.28 | |||
| 75% | 255.58 | 118632 | 94.97 | 2129 | 89.46 | 5.01 | |||
| 80% | 296.81 | 130061 | 104.98 | 2226 | 89.03 | 4.73 | |||
| 85% | 333.48 | 141077 | 114.14 | 2314 | 89.58 | 4.57 | |||
| 90% | 376.99 | 151334 | 123.38 | 2393 | 88.56 | 4.34 | |||
| 95% | 402.44 | 156782 | 129.48 | 2434 | 88.54 | 4.21 | |||
| 100% | 407.72 | 156970 | 129.44 | 2438 | 87.52 | 4.16 | |||
| ちゅうい：モータ温度が80%アクセル点ル時にモータを2分間運転した場合のハウジング温度であ。 （当該データはT-MOTOR自社のプラットフォームで測定した結果であり、型番選択の参考までとし、最終的な解釈権はT-MOTORに帰属する。） | |||||||||
