    HEP-L 22*7.2

    169.90

    Доступный балл: 170 Балл Подарочный балл: 169 Балл

    Число покупки :

    169.90

    Бесплатная доставка Международный Экспресс свыше 200 долларов США (За исключением отдаленных районов и специальных товаров)

    • Подробная информация
    • Технический параметр

    Товар горячей продажи

    22X7.2 высокопроизводительные сверхлегкие пропеллеры

    HEP-L 22*7.2
    Высокопроизводительные Сверхлегкие Пропеллеры

    Увеличение времени полёта на 3% • Более стабильный полёт вперед Конструкция, оптимизированная для работы с двигателями T-MOTOR

    • PropellersВес одного винта37g
    • Рекомендуемый диапазон оборотов2400~3500RPM
    • Рекомендуемый диапазон осевой нагрузки1.2~2.6kg
    22X7.2 аэродинамическая оптимизация

    Увеличенная продолжительность полёта

    Аэродинамическая оптимизация повышает эффективность зависания и увеличивает эффективное время полёта до 3%

    Оптимизированная совместимость двигателя и пропеллера

    Разработаны специально для высокоэффективных двигателей T-MOTOR для достижения оптимального соотношения оборотов и крутящего момента HEP-L идеально сочетается с высокоэффективными двигателями T-MOTOR что позволяет создавать мультикоптеры с длительным временем автономной работы 60~90 минут

    HEP-L график согласования двигателя и пропеллера
    РежимСовместимость двигателейРекомендуемое напряжениеРекомендуемая взлетная масса квадрокоптера
    HEP-L 14*5.1MN4004 KV4006S2.5kг
    HEP-L 15*5.5MN4006 EVO KV3806S3kг
    HEP-L 16*6MN4006 EVO KV3806S3.5kг
    HEP-L 17*6.6MN5006 KV3006S4kг
    HEP-L 18*6.7MN5008 KV17012S6kг
    HEP-L 18*6.7MN5008 KV3406S6kг
    HEP-L 19*6.8MN5008 KV3406S6kг
    HEP-L 20*7MN501 KV3006S6kг
    HEP-L 21*7MN6007 II KV16012S7kг
    HEP-L 21*7MN6007 II KV3206S7kг
    HEP-L 22*7.2MN6007 II KV16012S7kг
    HEP-L 22*7.2MN6007 II KV3206S7kг
    HEP-L 24*7.8MN7005 KV11512S6.5kг
    HEP-L 24*7.8MN7005 KV2306S6.5kг
    HEP-L 26*8.8MN701S KV13512S15kг
    HEP-L 28*9U8II PRO KV10012S12kг
    HEP-L 28*9U8II Lite KV10012S12kг
    HEP-L 29*11U8II PRO KV10012S13kг
    HEP-L 29*11U8II Lite KV10012S13kг
    HEP-L 30*10.5U8Lite L KV9512S13kг
    HEP-L 32*11MN1005 V2.0 KV9012S14kг
    HEP-L 32*11MN1005 V2.0 KV10012S18kг
    HEP-L 34*11.5MN1010 KV9012S18kг
    HEP-L 36*12MN1010 KV9012S20kг

    Подавление вибрации при полете вперед

    Улучшенная конструкция пропеллера снижает вибрацию и повышает сопротивление ветру во время полета

    HEP-L анализ вибрации при полете вперед 1HEP-L анализ вибрации при полете вперед 2

    Легкость и прочность

    Прорывы в области облегчения и прочности

    Масштабирование технологий производства легких конструкций промышленного уровня для серийного выпуска сверхлегких изделий г

    Вес одного пропеллера HEP-L 22*7.2 составляет около 37г

    HEP-L профиль сверхлегкого пропеллера

    Повышенная ударопрочность

    Специально разработанное армирование поверхности из высокопрочного полимера и конструкция, устойчивая к повреждениям ограничивают распространение микроповреждений, что повышает надежность При одинаковой энергии удара 6 Дж глубина пробива HEP-L составляет 1,93ммпо сравнению с 2,54мм у NS, что обеспечивает повышение ударопрочности на 24%

    Серия NS

    Оценка повреждений: Ультразвуковое Сканирование C-Scan

    Серия NS ультразвуковое C-Scan до удара
    До удара
    Серия NS ультразвуковое C-Scan после удара
    После удара

    Серия HEP-L

    Оценка повреждений: Ультразвуковое Сканирование C-Scan

    Серия HEP-L ультразвуковое C-Scan до удара
    До удара
    Серия HEP-L ультразвуковое C-Scan после удара
    После удара

    Надежная идентификация и защита

    Встроенный QR-код и защитная упаковка улучшают отслеживаемость на протяжении всего срока службы и безопасность при транспортировке

    HEP-L надежная идентификация вид продуктаHEP-L встроенный QR-код

    Рекомендуемый комплект

    HEP-L 22*7.2, Совместимость двигателей: MN6007 II KV160
    Рекомендуемое напряжение: 12S
    Рекомендуемая взлетная масса квадрокоптера: 7кг
    HEP-L 22*7.2, Совместимость двигателей: MN6007 II KV320
    Рекомендуемое напряжение: 6S
    Рекомендуемая взлетная масса квадрокоптера: 7кг

    HEP-L 22*7.2 рекомендуемый комплектMN6007II KV160 / MN6007II KV320 рекомендуемый комплект

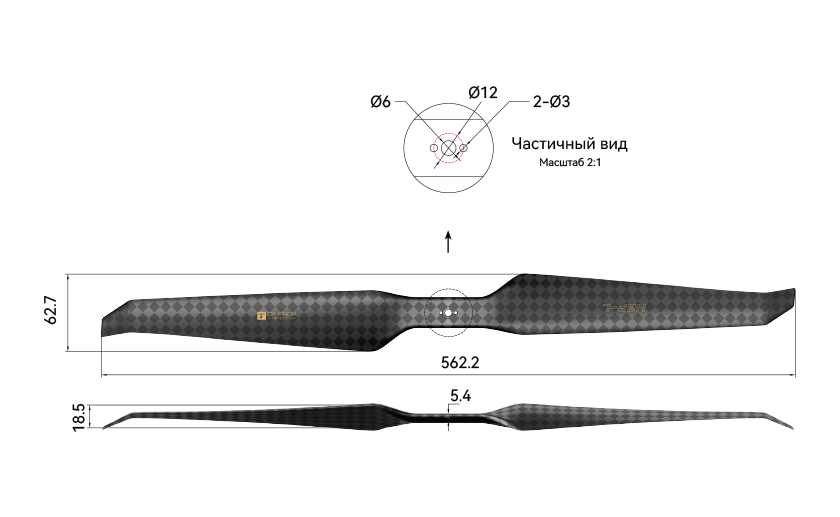

    Инженерный чертеж

    HEP-L 22 Inch Propeller Engineering Drawing (Russian Version).png

    Основные параметры Экспорт в Excel
    Диaмeтp (Inch)22 (562.2mm)Обычный Диапазон
    Тяги (kg)    		1.2~2.6
    Шarвинтa (Inch)7.2 (182.9mm)Обычный Диапазон
    Оборотов (RPM)    		2400~3500
    Средний вес
    одного лопасти (g)    		37МатериалКомпозит из углеродного
    волокна на основе
    смолы +пенопластовый сердечник PMI
    Рекомендуемая
    максимальное
    RPM (RPM)    		6550Обработка
    поверхности    		Матовая
    Рекомендуемая
    максимальноетяга (kg)    		11ТипЦельный прямой пропеллер
    Экстремальная
    RPM (RPM)    		7350ПрименениеМногороторный БПЛА длительного полета
    Экстремальная
    тяга (kg)    		14Соединения и
    размеры    		Крепление с фланцем, центральное отверстие Ø6mm，болтовой круг Ø12mm，с 2*Ø3mm монтажными отверстиями
    Рекомендации
    Рекомендуемое решение:MN6007 II KV160+FLAME 60A 12S MN6007 II KV320+FLAME 60A 6S

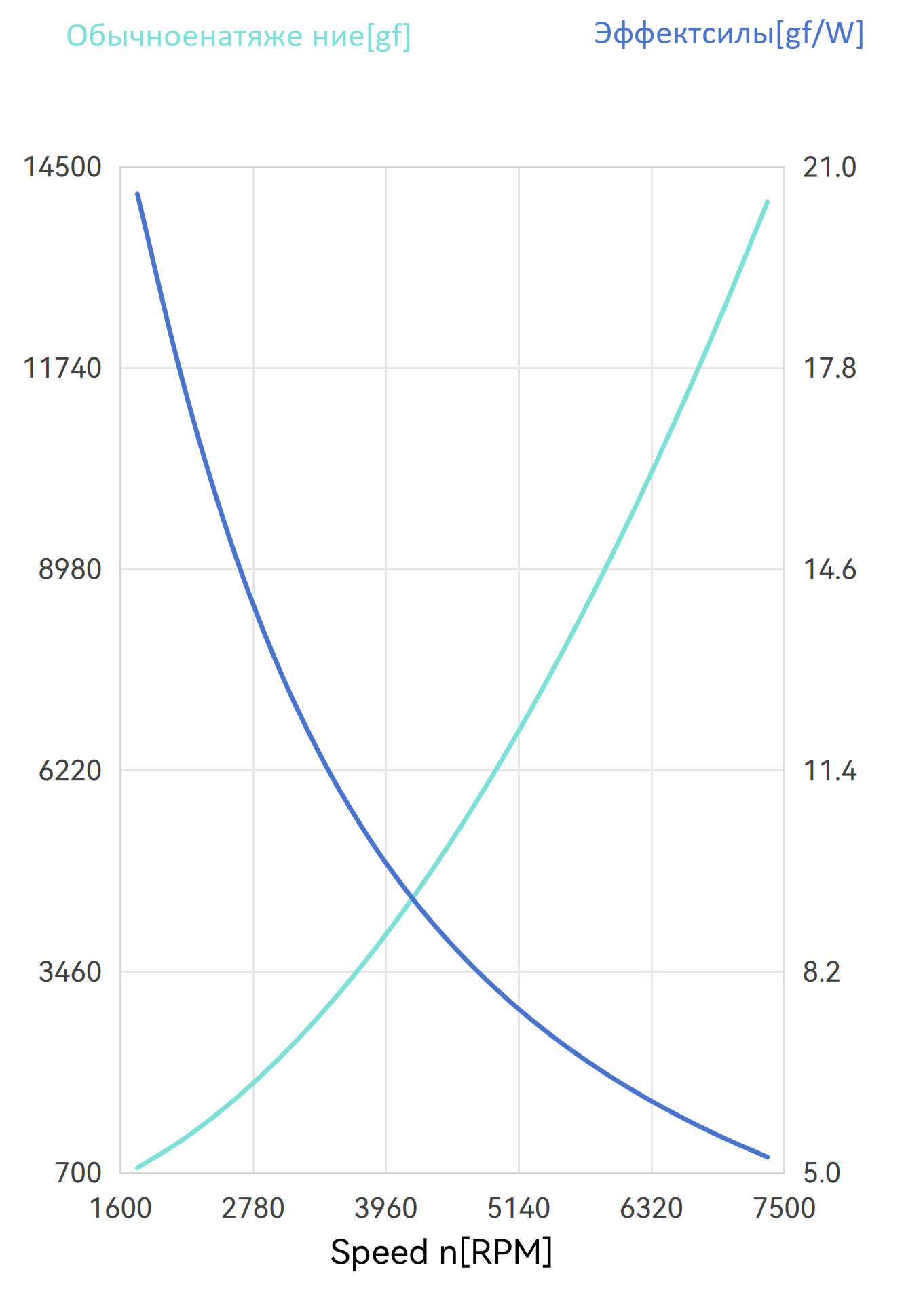

    Параметры испытаний Экспорт в Excel
    скорость
    вращения
    (RPM)    		Крутящий
    момент
    (N·m)    		Обычное
    натяжe
    ние (gf)    		Выходная
    мощность (W)    		Эффект
    силы
    （gf/W）    		Температура
    двигателя
    (℃)
    22-line-ru.png17500.2077037.4320.5722℃
    21500.29115465.5217.62
    25500.401625106.8915.20
    29500.532182164.3713.28
    33500.692826240.7911.74
    37500.863556338.9610.49
    41501.064373461.739.47
    45501.285276611.928.62
    49501.536265792.367.91
    53501.8073421005.877.30
    57502.0885041255.286.77
    61502.4097531543.436.32
    65502.73110891873.145.92
    69503.09125112247.245.57
    73503.47140202668.555.25
    Важные примечания: Данные могут различаться в зависимости от различных стандартов испытаний из-за таких факторов, как оборудование,методология и окружающая среда.
    Убедитесь в совместимости монтажных отверстий пропеллера и двигателей. Подробности см. на чертеже выше.

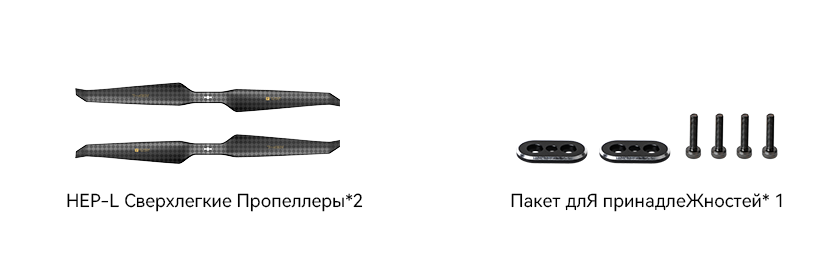

    Список упаковки

    HEP-L 22 Inch Propeller Packaging Drawing (Russian Version).png

    Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
