    HEP-L 22*7.2

    169.90

    使用可能ポイント: 170 ポイント 進呈ポイント: 169 ポイント

    購入数量 :

    169.90

    満200ドル国際エクスプレス送料無料（遠隔地へのお届け及び特別商品を除く）.

    • 詳細情報
    • 技術スペック

    人気商品

    22X7.2 高機能超軽量ローターブレードプロペラ

    HEP-L 22*7.2 インチ
    高機能超軽量ローターブレードプロペラ

    飛行時間が3%アップ·前進飛行がより安定·モーター連携設計

    • 1枚あたりのブレード重量37g
    • 推奨回転数範囲2400~3500RPM
    • 推奨張力範囲1.2~2.6kg
    22X7.2 空力最適化

    飛行持続時間が向上

    ローター空力設計の最適化を図り、ホバー航続時間が3%向上

    モーターとプロペラの適合性の最適化を実現

    T-MOTOR効率重視型モーター向けに協調設計を行い 回転数及びトルクの最適整合を達成. HEP-LシリーズはT-MOTOR効率型モーターと完璧に連携安定した長時間飛行を可能にし、60~90分の長航時マルチコプター構築をサポート

    HEP-L モーターとプロペラの適合性チャート
    型番対応モーター推奨電圧四軸推奨離陸重量
    HEP-L 14*5.1MN4004 KV4006S2.5kg
    HEP-L 15*5.5MN4006 EVO KV3806S3kg
    HEP-L 16*6MN4006 EVO KV3806S3.5kg
    HEP-L 17*6.6MN5006 KV3006S4kg
    HEP-L 18*6.7MN5008 KV17012S6kg
    HEP-L 18*6.7MN5008 KV3406S6kg
    HEP-L 19*6.8MN5008 KV3406S6kg
    HEP-L 20*7MN501 KV3006S6kg
    HEP-L 21*7MN6007 II KV16012S7kg
    HEP-L 21*7MN6007 II KV3206S7kg
    HEP-L 22*7.2MN6007 II KV16012S7kg
    HEP-L 22*7.2MN6007 II KV3206S7kg
    HEP-L 24*7.8MN7005 KV11512S6.5kg
    HEP-L 24*7.8MN7005 KV2306S6.5kg
    HEP-L 26*8.8MN701S KV13512S15kg
    HEP-L 28*9U8II PRO KV10012S12kg
    HEP-L 28*9U8II Lite KV10012S12kg
    HEP-L 29*11U8II PRO KV10012S13kg
    HEP-L 29*11U8II Lite KV10012S13kg
    HEP-L 30*10.5U8Lite L KV9512S13kg
    HEP-L 32*11MN1005 V2.0 KV9012S14kg
    HEP-L 32*11MN1005 V2.0 KV10012S18kg
    HEP-L 34*11.5MN1010 KV9012S18kg
    HEP-L 36*12MN1010 KV9012S20kg

    前進飛行の振動抑制

    前進飛行に合わせ、ブレード構造を最適化し、振動を抑え 巡航時の耐風性と安定性を高めた

    HEP-L 前進飛行の振動抑制 1HEP-L 前進飛行の振動抑制 2

    軽量で耐久性に優れる

    軽量化と靭性のダブル実現

    産業用軽量プロセスの量産化を応用し超軽量設計を実現

    HEP-L 22*7.2インチ単体ブレードの重量は約37gしかない

    HEP-L 超軽量ブレード輪郭

    耐損性アップ

    高靭性樹脂の採用、表層繊維の強化、損傷許容の設計により、微細な損傷が拡散 しにくく製品の信頼性を大幅に高めている同じ6Jの衝撃エネルギーの負荷に、NSシリ ーズブレードの衝撃陥没深さは2.54mm, HEP-Lシリーズは僅か1.93mmとなり 耐衝撃性能が24%向上

    NSシリーズ

    損傷測定方式：超音波Cスキャン

    NSシリーズ衝撃前の超音波Cスキャン
    衝撃前
    NSシリーズ衝撃後の超音波Cスキャン
    衝撃後

    HEP-Lシリーズ

    損傷測定方式：超音波Cスキャン

    HEP-Lシリーズ衝撃前の超音波Cスキャン
    衝撃前
    HEP-Lシリーズ衝撃後の超音波Cスキャン
    衝撃後

    信頼できる識別と保護性能

    一体成形のQRコードと保護用パドルバッグにより、生涯トレーサ ビリティと輸送安全性を向上させる

    HEP-L 信頼できる識別と保護性能HEP-L 一体成形QRコード

    推奨搭載セット

    HEP-L 22*7.2，対応モーター：MN6007 II KV160，推奨電圧：12S
    四軸推奨離陸重量：7kg
    HEP-L 22*7.2，対応モーター：MN6007 II KV320，推奨電圧：6S
    四軸推奨離陸重量：7kg

    HEP-L 22*7.2 推奨搭載セットMN6007II KV160 / MN6007II KV320 推奨搭載セット

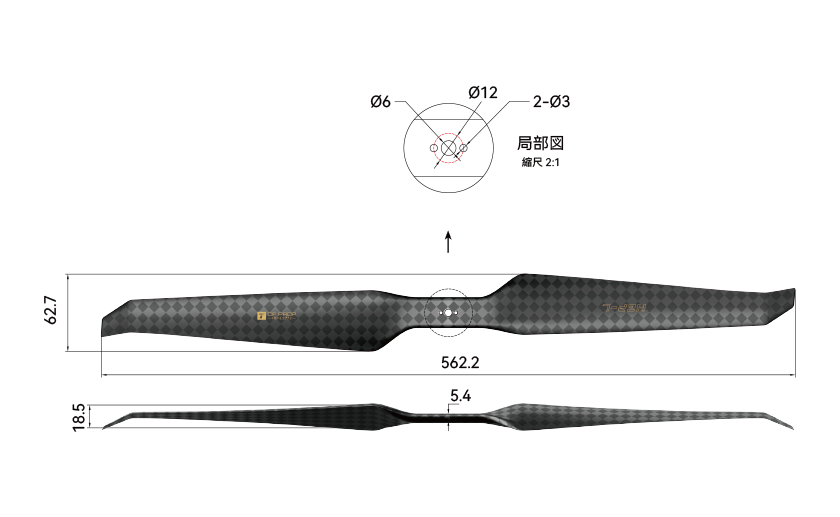

    工程図

    HEP-L 22 Inch Propeller Engineering Drawing (Japanese Version).png

    基本仕様 Excelにエクスポート
    直径 (Inch)22 (562.2mm)常用推力域 (kg)1.2~2.6
    スクリュ-ピッチ (Inch)7.2 (182.9mm)常用回転数域 (RPM)2400~3500
    1枚あたり平均重量 (g)37材質樹脂基盤カーボンファイバー
    複合材料+PMI
    サンドイッチコア
    推奨最大回転数 (RPM)6550表面仕上げマット
    推奨最大引張り力 (kg)11タイプ一体型ストレートプロペラ
    限界回転数 (RPM)7350应用场景長時間飛行型マルチローター無人機
    限界引張り力 (kg)14连接方式及尺寸フランジマウント，Ø6mm 中心穴，Ø12mmボルトサークル，2*Ø3mm取付穴付き
    推奨動力組み合わせ
    推奨ソリューション: MN6007 II KV160+FLAME 60A 12S MN6007 II KV320+FLAME 60A 6S

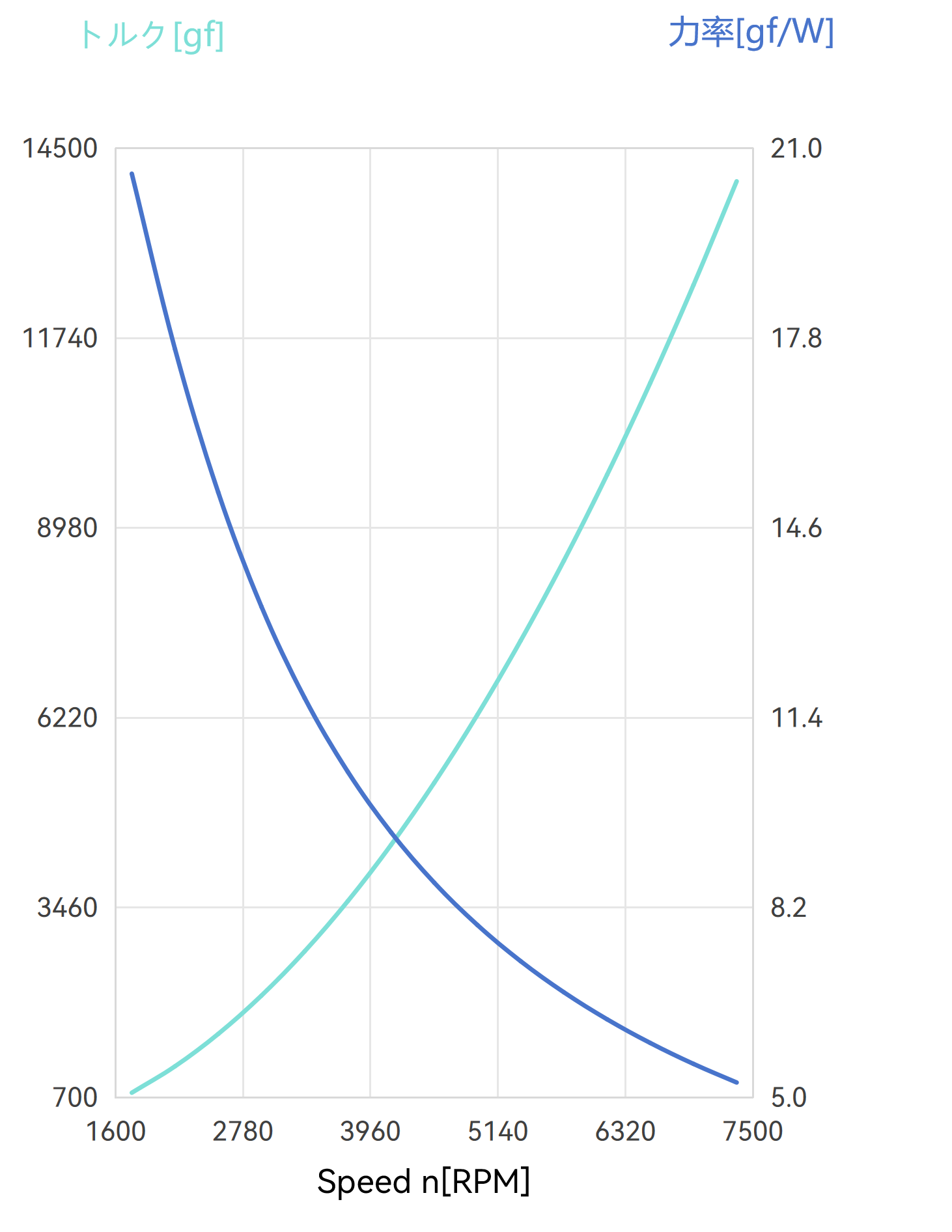

    テスト仕様 Excelにエクスポート
    回転スピ
    ード
    (RPM)    		トルク
    (N·m)    		トルク
    (gf)    		出力
    (W)    		力率
    (gf/W)    		环境温度
    (℃)
    22-line-jp.png17500.2077037.4320.5722℃
    21500.29115465.5217.62
    25500.401625106.8915.20
    29500.532182164.3713.28
    33500.692826240.7911.74
    37500.863556338.9610.49
    41501.064373461.739.47
    45501.285276611.928.62
    49501.536265792.367.91
    53501.8073421005.877.30
    57502.0885041255.286.77
    61502.4097531543.436.32
    65502.73110891873.145.92
    69503.09125112247.245.57
    73503.47140202668.555.25
    特別説明：試験設備、方法、環境等の要因により、異なる試験基準下でのデータには一定の誤差が存在します。
    モーターとの取付穴位置が適合するかご注意ください。詳細は上記図面をご参照ください。

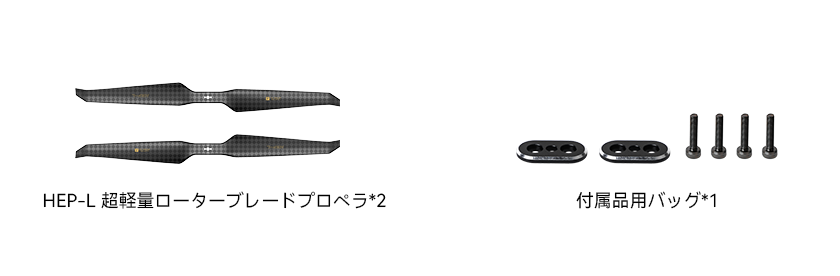

    同梱リスト

    HEP-L 22 Inch Propeller Packaging Drawing (Japanese Version).png

    本製品をご利用になられる前、製品のパッケージ内に全ての付属品が入っていることをご確認ください。不足している場合、オンラインカスタマーサービスまたはメールでお問合せください：onlinesales@tmotor.com
